如何用CAD软件绘制门窗？CAD门窗绘图教程？

CAD作为建筑设计师最常使用的软件之一，主要用来绘制各种建筑图形，不管是室内还是室外的建筑都可以用CAD来绘制。为了用户能一眼就看出建筑物建成后的样子，图纸的绘制都是精细到建筑内容门窗等，让人一看就知道建筑物的整体布局。你会用CAD绘制室内门窗吗？不会也没关系，下面内容就来用CAD软件演示绘制门窗的教程，快来一起学习吧。

CAD软件绘制门窗的教程：

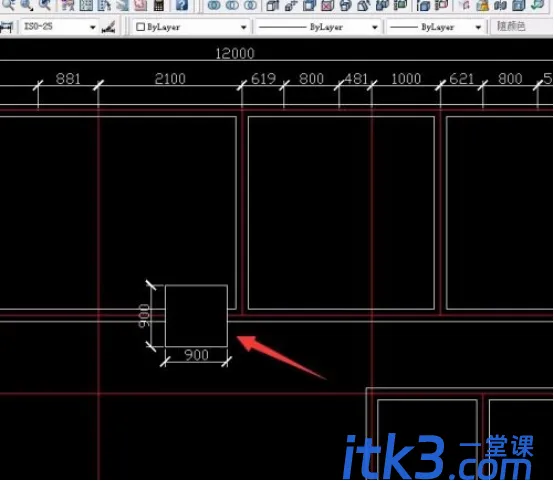

1、单击用“矩形工具”，画出一个900×900的矩形（一般门的大小是900），关闭“正交”模式快捷键F8，用“移动工具”快捷键：M，移动至合适位置。

2、单击用“修剪工具”快捷键TR,修剪900×900的矩形内的多线和中心线。效果如图：

3、继续用“移动工具”快捷键：M，移动900×900的矩形至合适位置。修剪多余的线。效果如图：

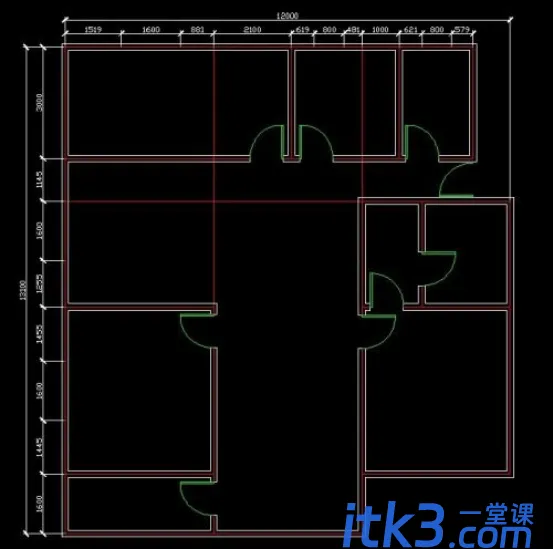

4、用同样的方法修剪出其它门的位置，再把900×900的矩形删除。

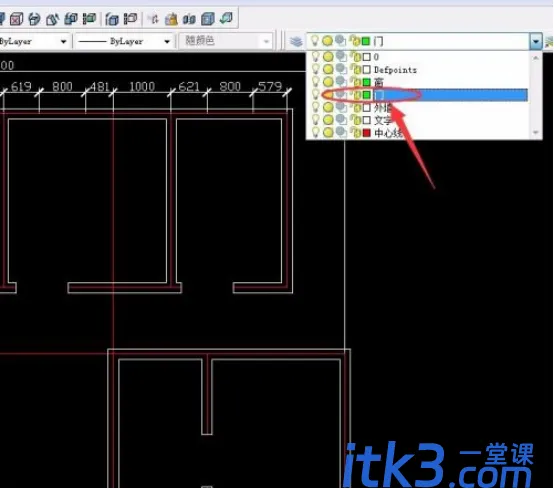

5、选择图层门，插入已保存门的块，如果没有重新再画出来创建门的块，可以创建多个不同方向的门块，输入角度-90，180等，找到位置插入门。门的方向不对，插入门后用“旋转工具”或“镜像工具”、复制等操作。注意矩形靠墙体即开门方向。

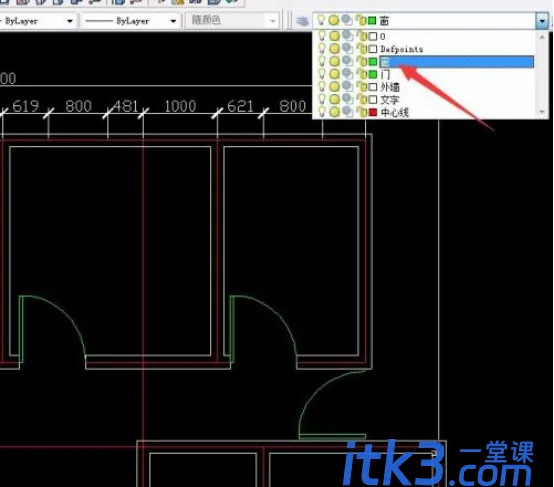

6、选择图层窗，用“直线工具”画出窗的形状，1600，180和800，180两种尺寸，创建块或用复制的方法做出其它的窗。

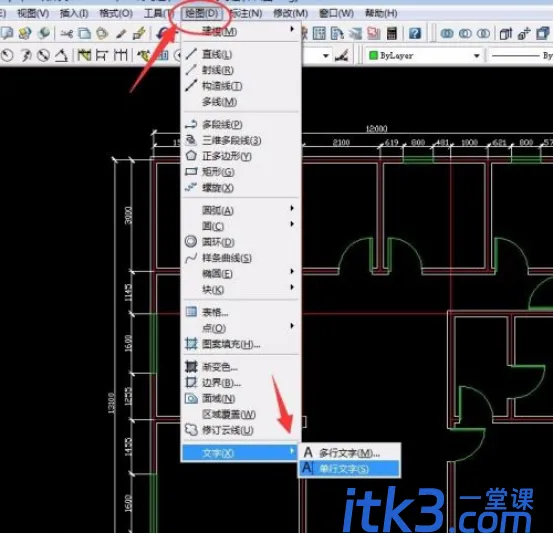

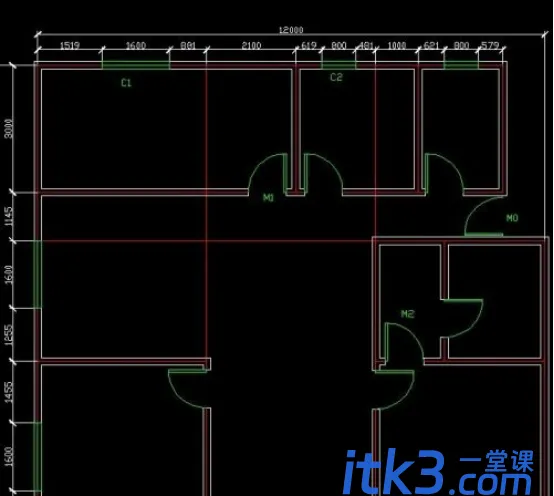

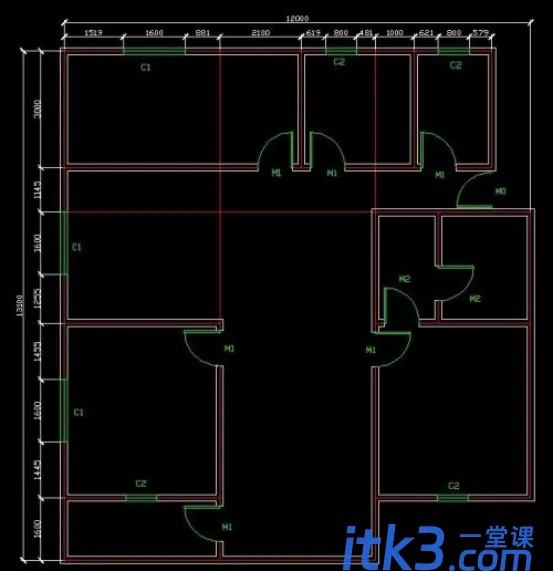

7、用单行文字输入字母门M0、M1、M2和窗C1、C2，其他的可以用复制的方法完成。

以上就是CAD软件绘制门窗的操作演示过程了，上边讲解的门窗的绘制步骤很多，为了是大家能够容易操作和理解，东西看起来很简单，但是一些小的细节的地方要经过精细的处理才能达到完美的效果。
