打开SW，新建零件，工具栏选中“钣金工具”，就开始了制作钣金。

64380cd7912397dd4c2bde6b5282b2b7d0a2870b

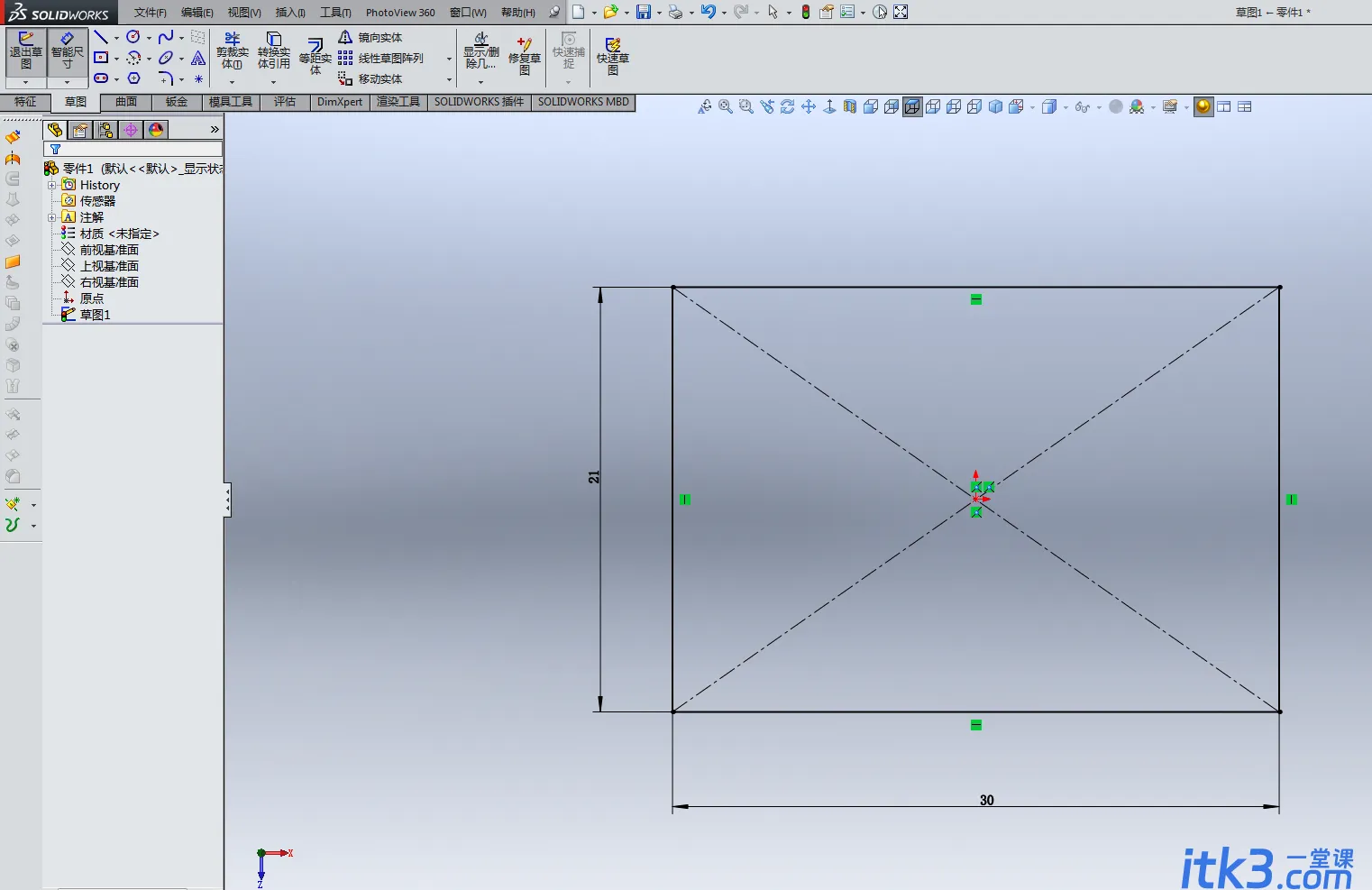

点击“基体法兰”开始，选择一个基准面，比如上视面

21a4462309f7905227ad015107f3d7ca7bcbd52b

b999a9014c086e06bd877e2409087bf40ad1cbb6

退出草图，提示你设置钣金参数，其实就是厚度

10dfa9ec8a136327ce68835c9a8fa0ec09fac7dc

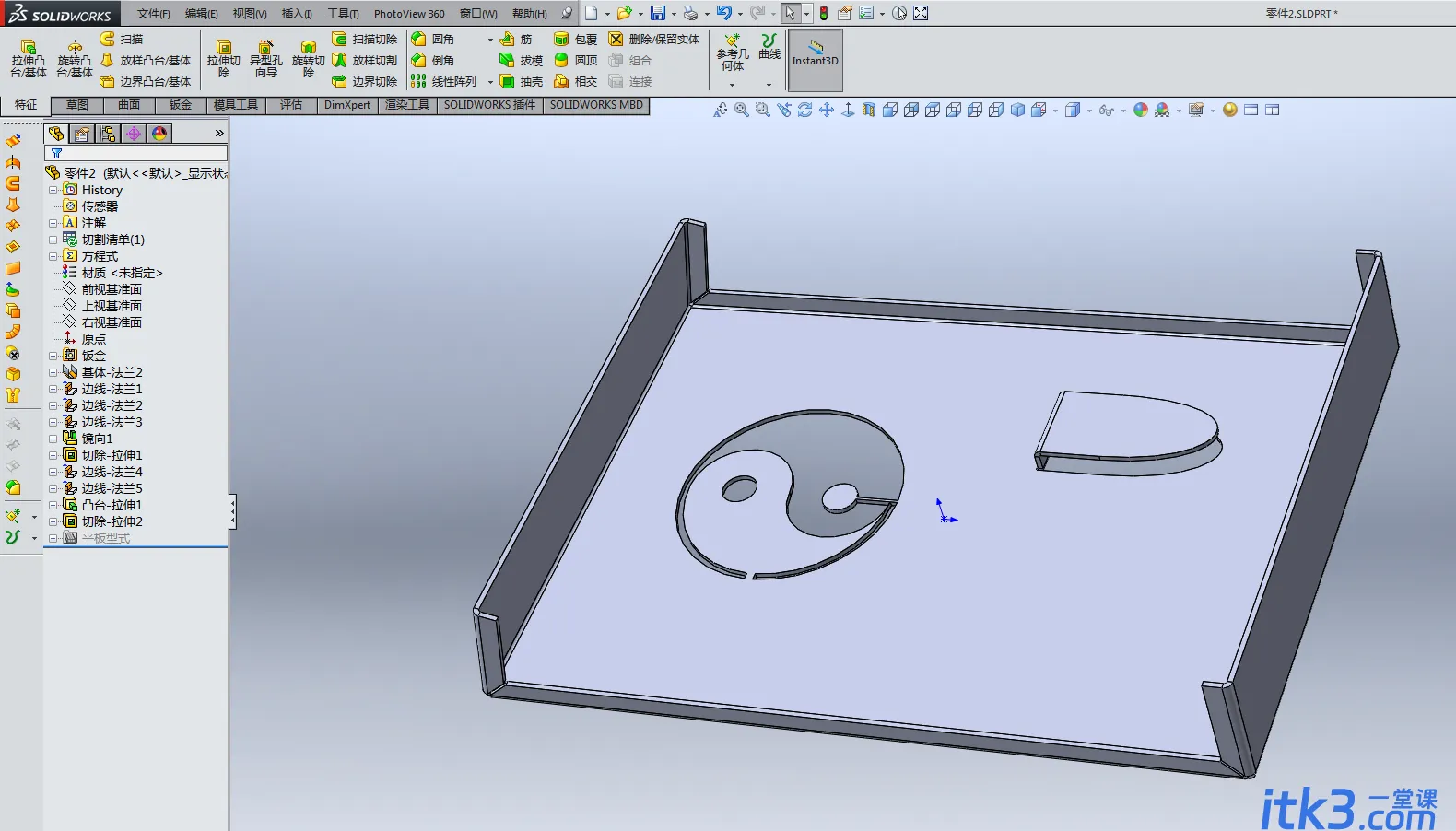

妥了，一张钣金板型就出来了，折弯，打孔，铆钉，随便了

a08b87d6277f9e2f938150671430e924b899f32d

ca1349540923dd5441491207da09b3de9c8248a2
