我们在用cad画图的时候比例尺没有调到标准的大小,画出来的图就可能看着比较大或者小,那么cad尺寸比例怎么调到正常呢?今天我就来分享给小伙伴们具体的操作步骤,就在下方,大家学一学吧!

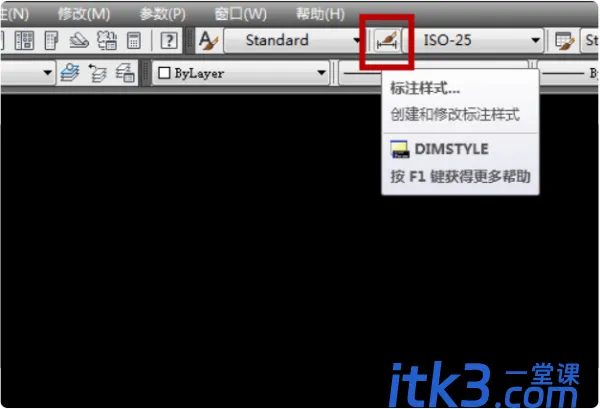

1、首先,单击【CAD】工具栏中的【标记样式】,(如下图红色圈出部分所示)。

16124863455333

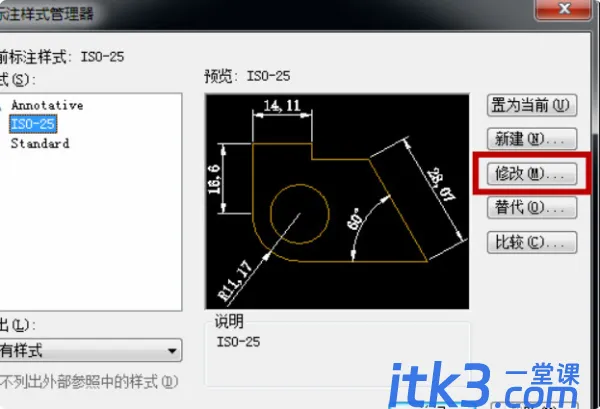

2、然后,打开注释样式管理器并单击右侧的【修改】,(如下图红色圈出部分所示)。

16124863408601

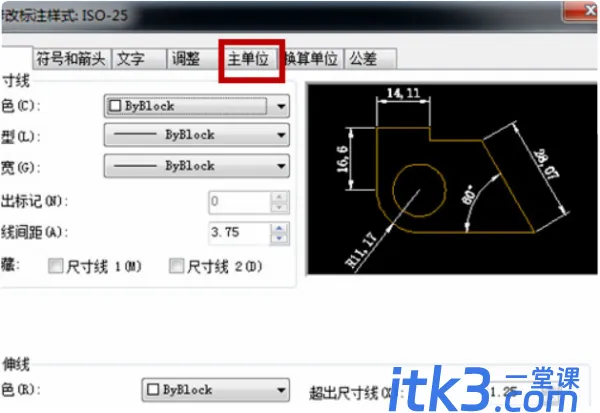

3、然后单击【主单位】,(如下图红色圈出部分所示)。

16124863358716

4、可以在主单位中看到比例因子,即要修改的图形比例,(如下图红色圈出部分所示)。

1612486330730

5、如果将鼠标放在比例因子上,将看到相关说明。具体来说,它起着放大和缩小的作用,(如下图所示)。

16124862989182

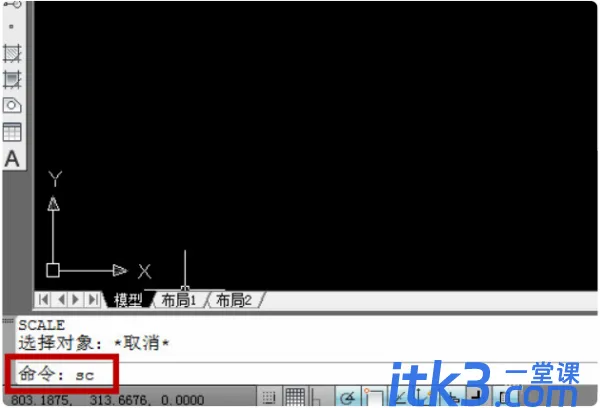

6、可以使用快捷命令缩放比例因子,并在左下角的命令中输入SC,(如下图红色圈出部分所示)。

16124862946172

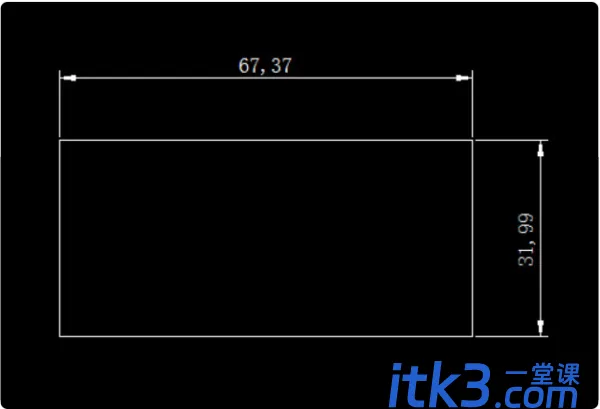

7、随意画一个矩形,标注尺寸为67.37x31.99。

1612486252803

8、接下来,将比例因子更改为2,然后单击【确定】保存设置。

16124862464163

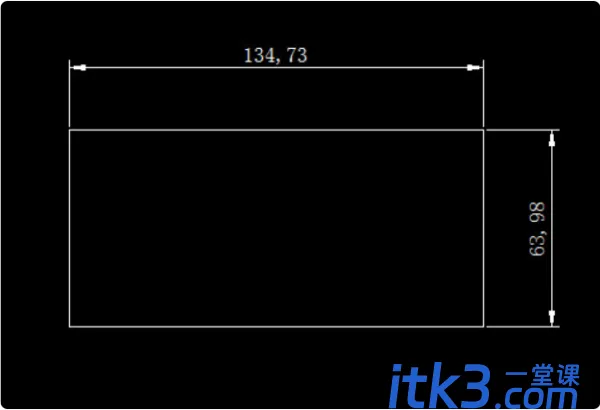

9、回到图中,可以看到尺寸已经变为134.73x63.98,这是放大倍数的两倍,这是比例因子的作用,(如下图所示)。

16124862414493

以上的9步操作步骤就是cad尺寸比例怎么调到正常的具体操作步骤,小伙伴们按照以上的步骤就可以修改了,最后希望以上的操作步骤对你有所帮助!
