Solidworks怎么画U型螺旋的线圈？

  • A+
所属分类：solidworks

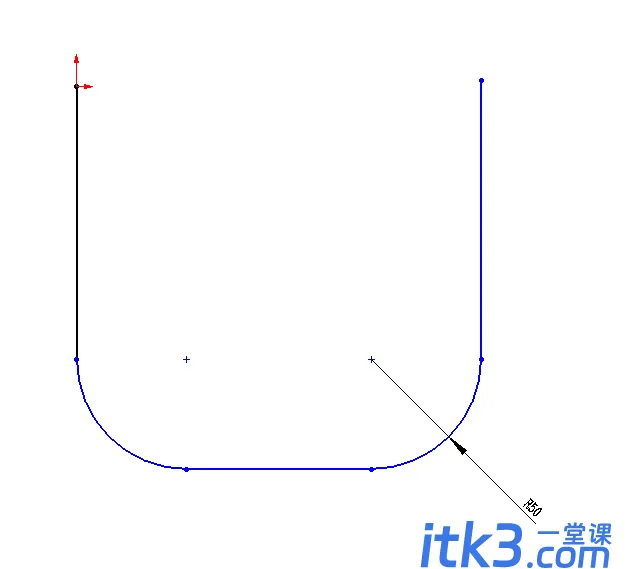

先画一个路径草图

5ab5c9ea15ce36d305a9c1a028f33a87e850b1f5

路径草图

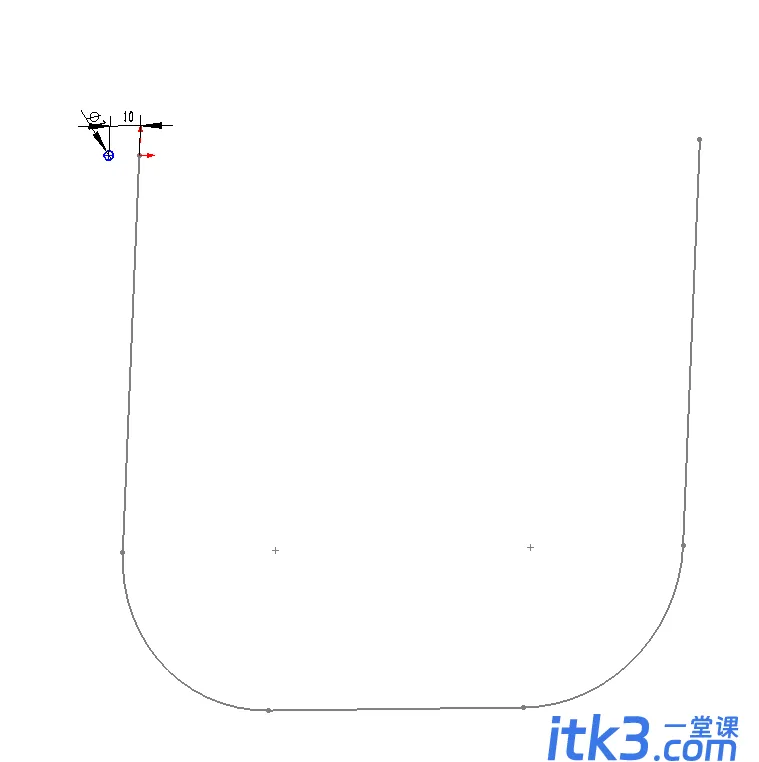

再画一个轮廓图，注意这个和路径草图是两个草图

241f95cad1c8a786f885089e7509c93d71cf50f6

轮廓草图就是那个圆

然后用扫描，选择这两个草图，一个是轮廓一个是路径，选项随路径变化（有的版本是沿路径扭转），指定扭转值，选择单位为圈数，

b64543a98226cffc6984fd22ab014a90f703eaf0
