cad外部参照怎么分解呢?

  • A+
所属分类:CAD
广告也精彩

CAD是一款绘图的软件,里边的功能多、操作方法简单,深受很多小伙伴们的喜欢。今天小编就来给大家分享cad外部参照怎么分解的操作方法,不知道怎么操作的小伙伴们可以一起来学一学,多会一个操作,就多一项既能。

1、首先,我们打开CAD软件,菜单栏点击【插入】--【外部参照】。

cad外部参照怎么分解呢?-1

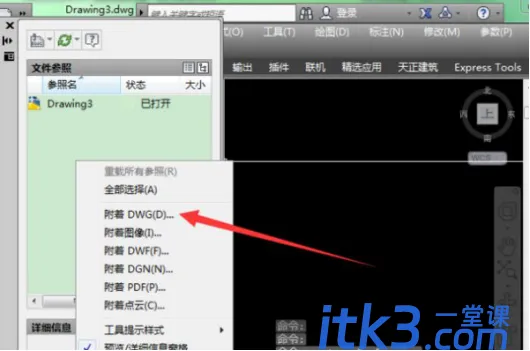

2、打开外部参照窗口,在空白位置鼠标右击选择附着文件类型,以dwg文件为例。

cad外部参照怎么分解呢?-2

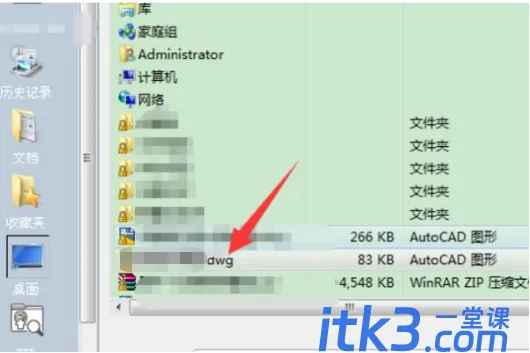

3、打开窗口选择需要外部附着的dwg文件,点击打开。

cad外部参照怎么分解呢?-3

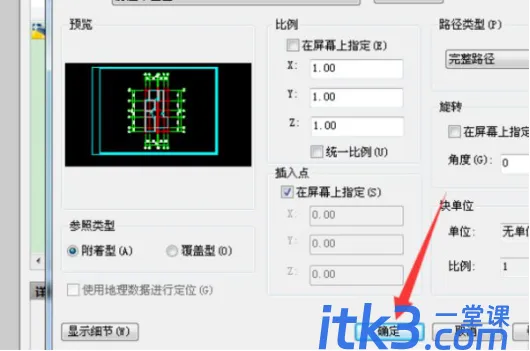

4、附着外部参照窗口直接确定,在绘图区指定点完成插入外部参照。

cad外部参照怎么分解呢?-4

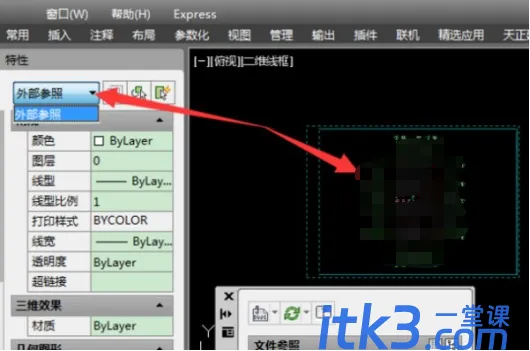

5、选中图形为单个整体图形,显示特性为外部参照。

cad外部参照怎么分解呢?-5

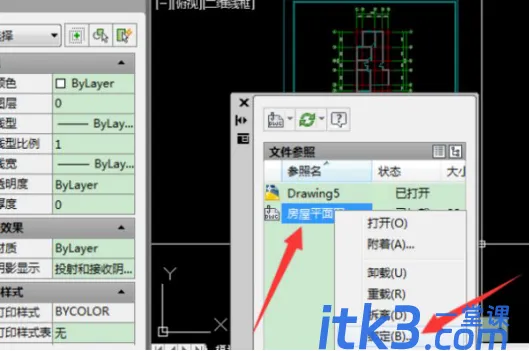

6、在外部参照窗口中的dwg文件上鼠标右击选择绑定。

cad外部参照怎么分解呢?-6

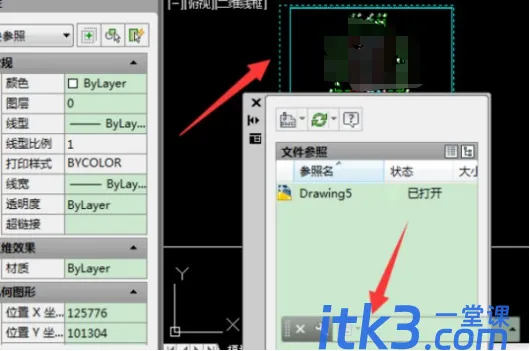

7、绑定类型从绑定改为插入并确定。

cad外部参照怎么分解呢?-7

8、改为插入之后选中图纸输入命令x进行炸开。

cad外部参照怎么分解呢?-8

9、最后,炸开后全选图纸可以看到特性中的各项属性。

cad外部参照怎么分解呢?-9

上方的9步操作就分享给大家,cad外部参照怎么分解的方法了,里边的每一步操作写的都非常的详细,步骤有些多,大家耐心的学习一下,跟着上方步骤详细的做一下,这样才可以掌握的更熟练。
