solidworks工程图纸的比例尺与视图的比例尺是不同的。当一个模型添加到工程图中时,系统默认会按照图纸的比例缩放模型,视图比例是指单个视图的比例。对于很多新手朋友们反映到的,自己添加了工程图模型之后,想要更改图纸比例却不知道怎么操作,今天的教程希望对大家有所帮助~

solidworks工程图图纸比例更改操作步骤:

1、打开要更改绘图比例设置的SolidWorks工程图

1636698905978164

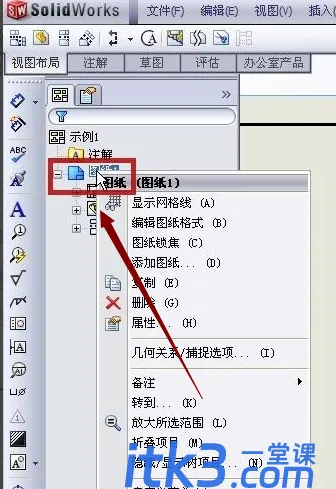

2、右键单击软件界面左侧的“图纸”。

1636698925129118

3、鼠标左键在弹出的菜单上单击“属性”

1636698936280693

4、可以看出,图纸属性比例设定为2:1

1636698947605898

5、将绘制比例改为1:1,用鼠标左键点击“确定”(图中红色箭头表示),完成绘制比例设置

1636698971770168

solidworks工程图比例设置的操作方法:

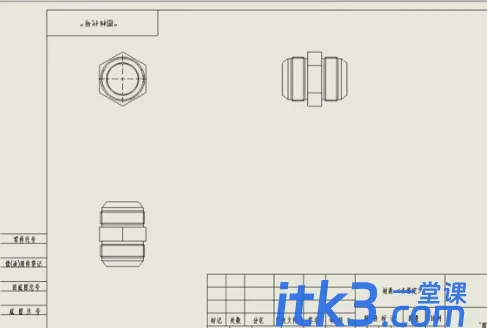

1、首先需要打开solidWorks工程图纸,可以看到图纸的比例是比较小的。

1636698988251083

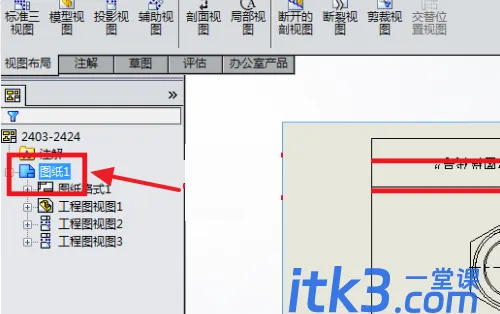

2、然后修改较大的点,需要点击左边的图纸1。

1636698998441084

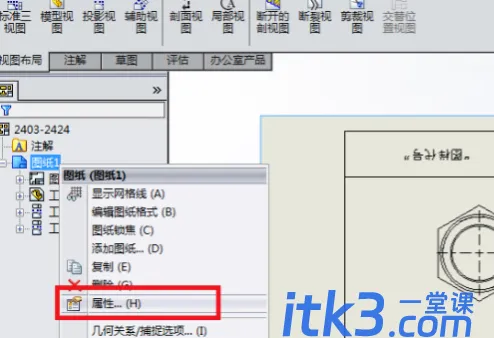

3.然后右击属性选项。

1636699006886350

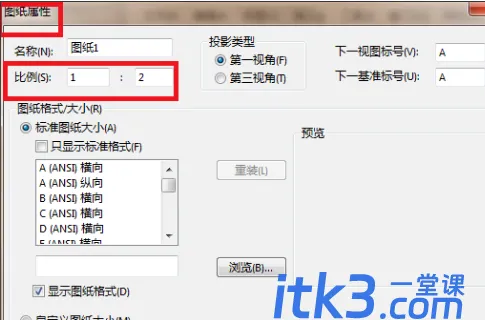

4、然后弹出对话框,然后将以上图纸的比例改为1:2,输入键确认。

1636699016437694

5. 最后,当返回页面时,可以看到图纸的列变大了,所以solidWorks工程图纸比例设置的很好。

1636699024177792

好了,以上就为大家分享到了solidworks工程图图纸比例更改以及solidworks工程图比例设置的操作方法了,大家都学会了吗?其实solidworks工程图比例完全可以按照我们自己的意愿去设置去更改,所以学完今天的这篇文章技巧,大家以后就不要再说不会操作了
