solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧

  • A+
所属分类:solidworks

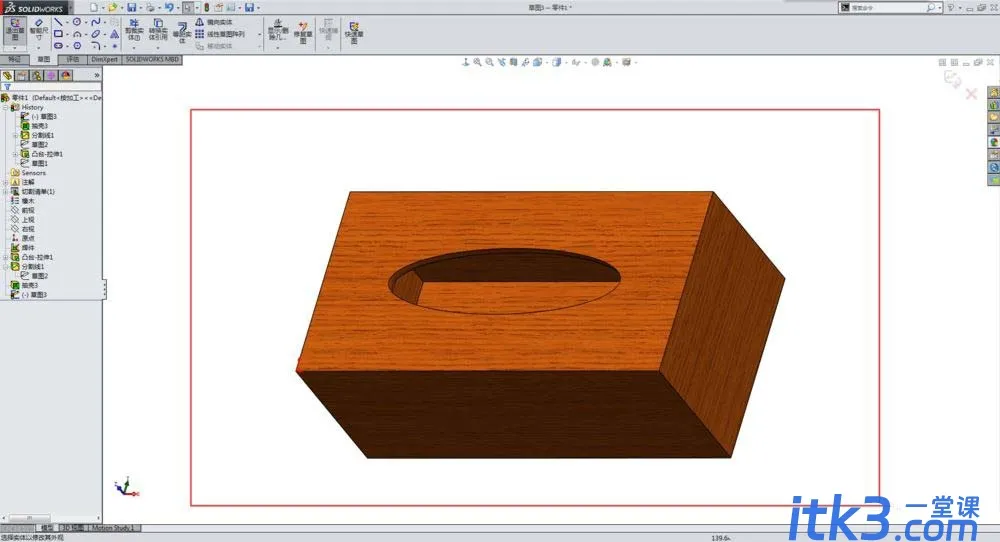

Solidworks是一款功能强大的三维设计软件。目前随着科技进步,很多制造业企业都开始选用solidworks建模,学好solidworks入门将对你的职业生涯很有帮助。下面就来教大家用solidworks画三维纸巾盒模型的方法。

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-1

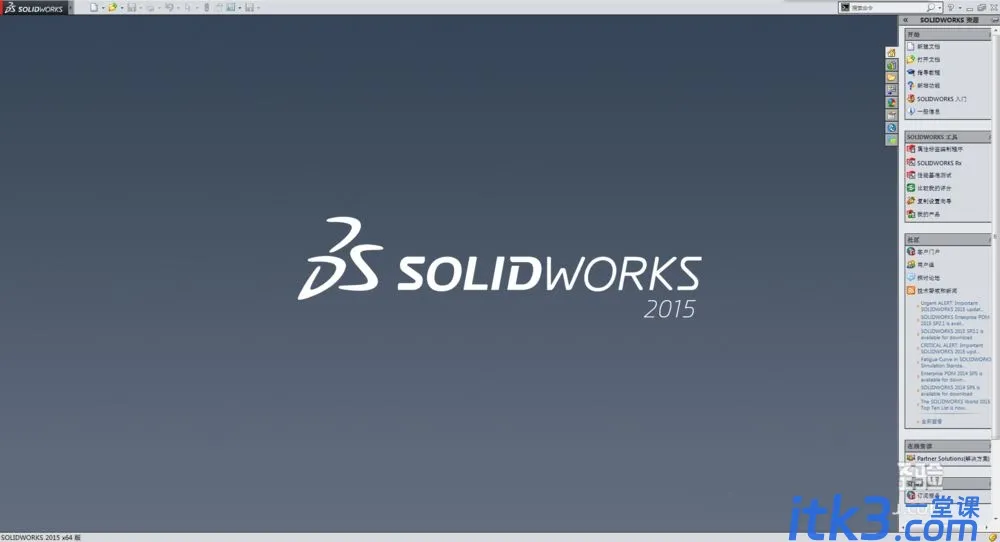

首先打开solidworks 2015软件。

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-2

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-3

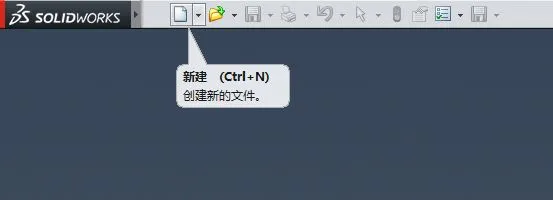

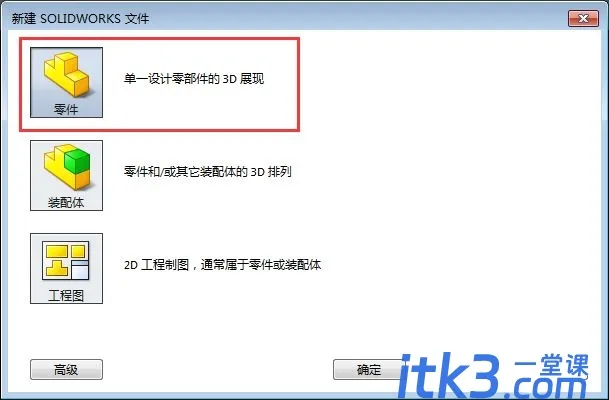

点击上面的新建按钮,新建一个零件图。

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-4

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-5

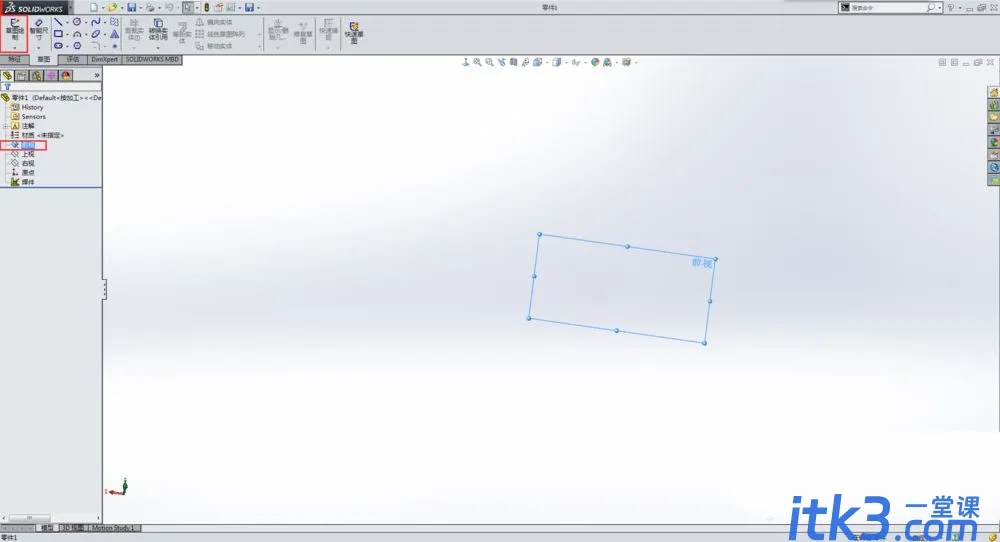

选择“前视基准面”,点“草图绘制”。

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-6

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-7

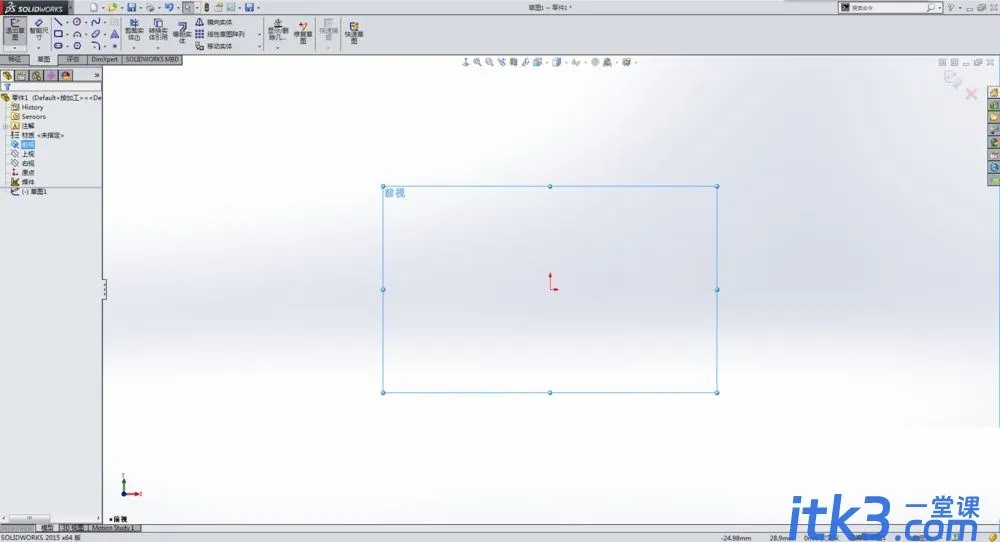

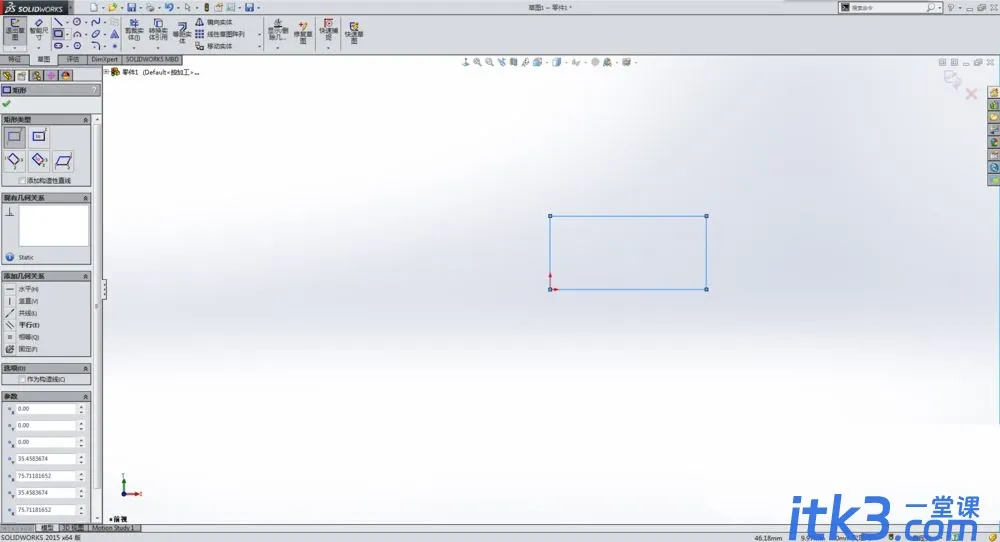

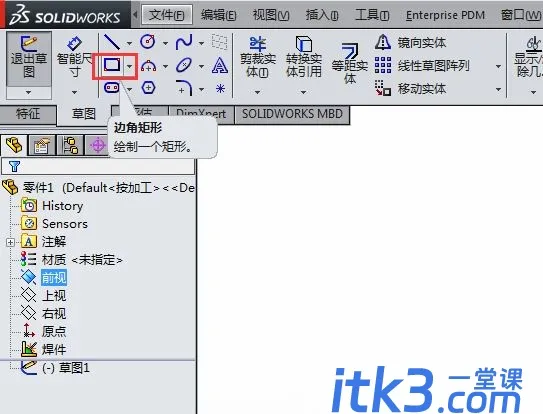

然后点左上角的“矩形”,找到原点进行点击拖动,画出一个矩形。

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-8

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-9

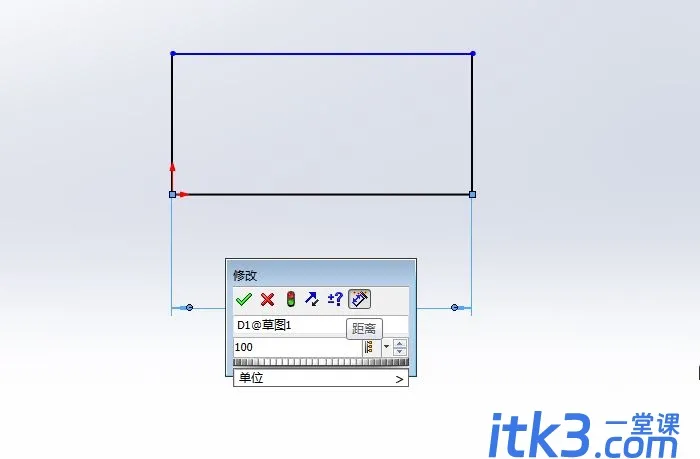

接下来是对矩形草图进行尺寸标注。按住鼠标右键往上拖,出来尺寸标注,输入长和宽。

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-10

solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-11



solidworks怎么画抽纸盒? sw建模三维立体纸巾盒的技巧-12
