cad标高符号快捷键是什么?

近期小伙伴们问的最多的问题就是cad标高符号快捷键是什么？cad标高符号快捷键是【b】,今天我就来跟大家分享一下，具体操作步骤就在下方，小伙伴们快来学一学吧！

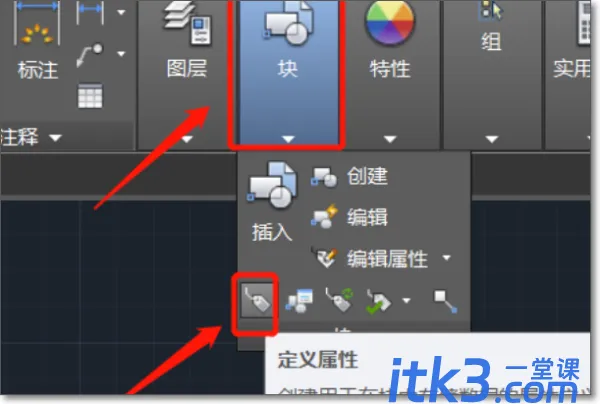

1.首先，打开cad软件，在上方工具栏中找到块，点击下方小三角，找到定义性图标，点击打开【性定义】对话框，进行属性设置（如下图所示）。

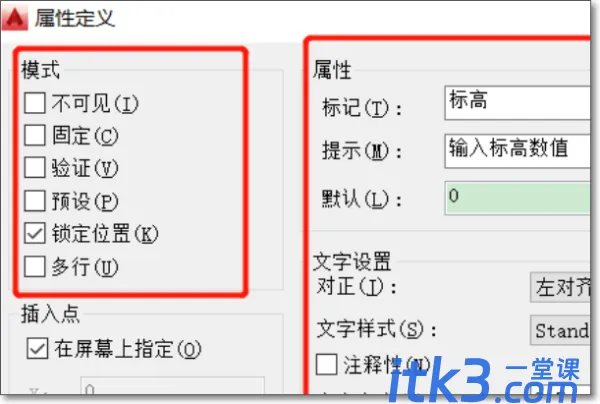

2.将模式设置为验证，属性框内标记栏输入：【标高】，提示栏输入：【输入标高数值，默认栏输入：0】，其他设置如图所示，点击【确定】，将标高二字放置在三角之上，（如下图所示）。

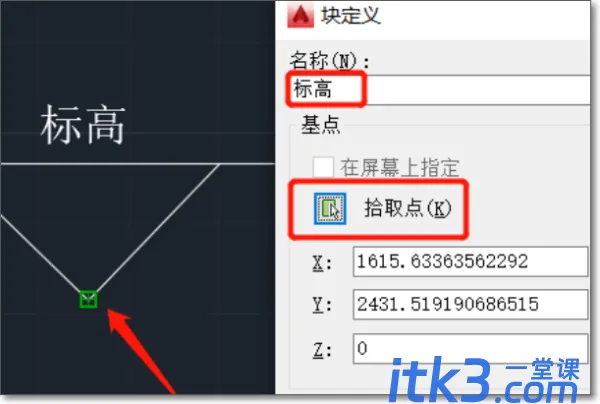

3.选中标高图形和定义的属性，按【快捷键b】，回车确定，弹出块定义窗口，给块命名，然后指定基点，如图，定义基点为三角下方的点，点击确定，（如下图所示）。

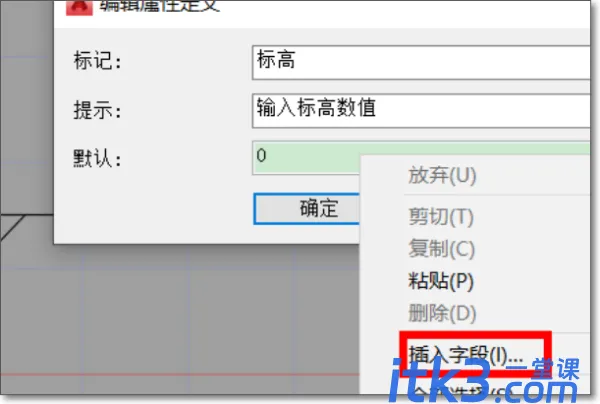

4.定义好图块之后，选择图块，右键在列表中选择编辑器，点击，进入块编辑器，双击标高字体，弹出编辑属性定义窗口，在默认栏，右键，选择插入字段（如下图所示）。

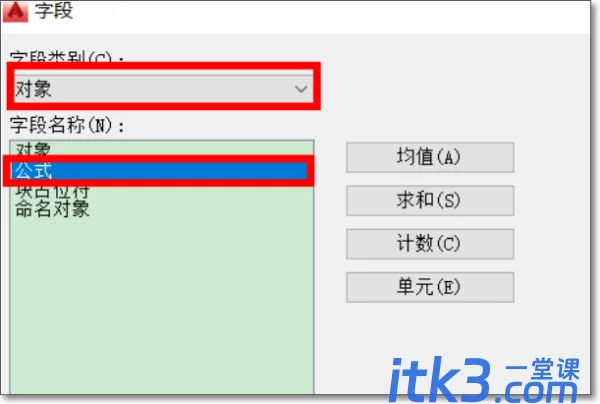

5.在弹出的字段窗口，找到对象，点击对象下方的公式，（如下图所示）。

6.在右侧公式窗口，右键选择【插入字段】，（如下图所示）。

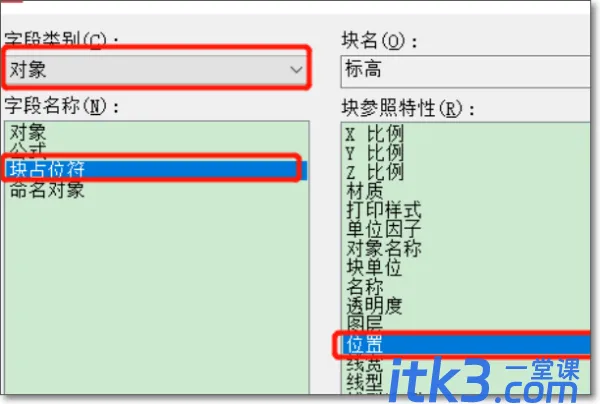

7.在弹出的字段窗口同样选择【对象】，【块占位符】，右侧列表选择【位置】，坐标勾选y坐标，点击确定，（如下图所示）。

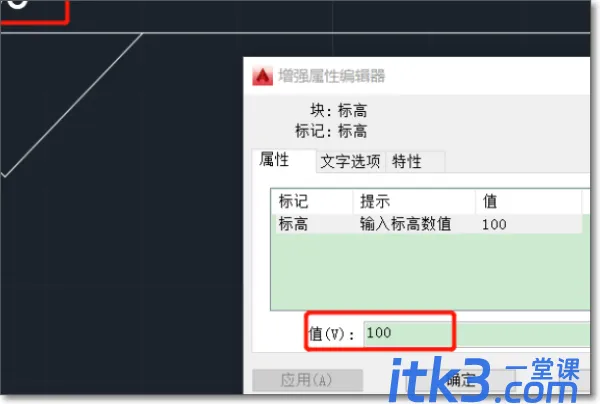

8.关闭块编辑器，双击刚才的标高，弹出增强属性编辑器，在下方的之中输入标高数值，就看到标高符号上的数据跟着变化了。保存一下标高文件，然后就可以对图纸进行标高标注了，（如下图所示）。

以上的8步就是cad标高符号快捷键的操作步骤，不是很简单，大家还是要反复练几次哟！
