creo怎么创建剖切视图?creo模型想要创建剖切视图,该怎么创建呢?下面我们就来看看creo工程图绘制剖视图的技巧,详细请看下文介绍

Creo怎么创建剖切视图?模型想要创建剖切视图,该怎么创建呢?下面我们就来看看详细教程。

creo怎么创建剖切视图? creo工程图绘制剖视图的技巧-1

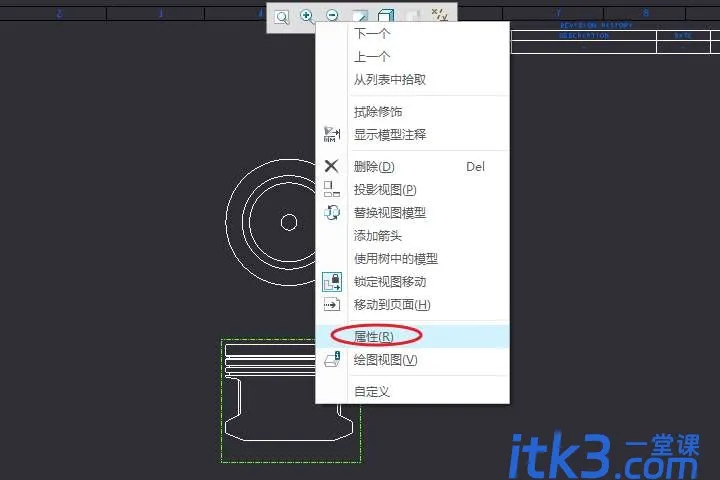

打开视图属性卡。

右键单击需要剖切的视图,点击“属性”,打开视图属性卡。

creo怎么创建剖切视图? creo工程图绘制剖视图的技巧-2

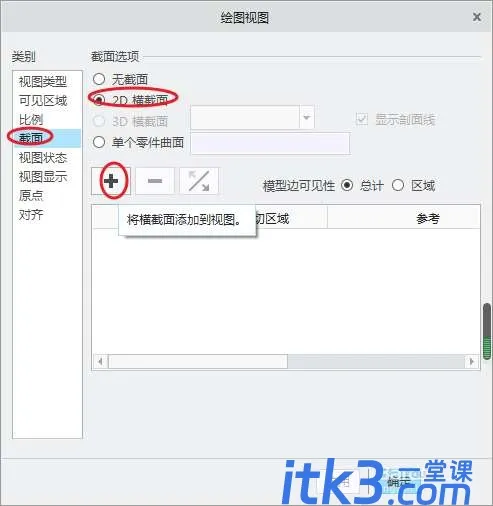

添加横截面。

在视图属性卡中选择“截面”标签页,勾选“2D横截面”,点击“+”号。

creo怎么创建剖切视图? creo工程图绘制剖视图的技巧-3

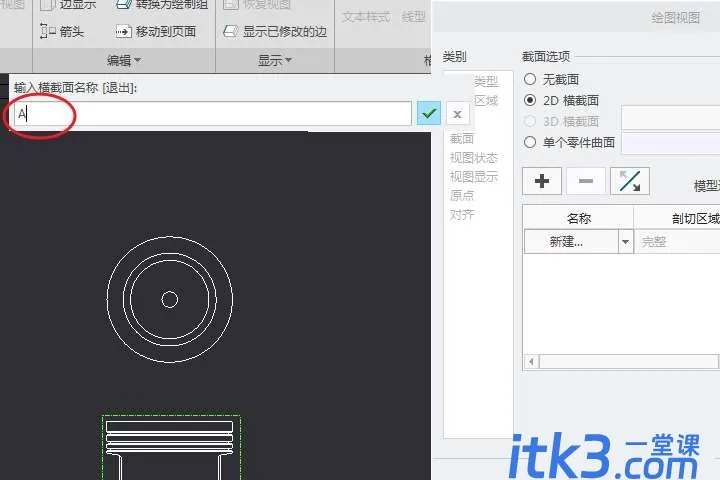

输入截面名称。

在弹出的对话框中,输入横截面的名称“A”,然后点击右侧“”号。

creo怎么创建剖切视图? creo工程图绘制剖视图的技巧-4

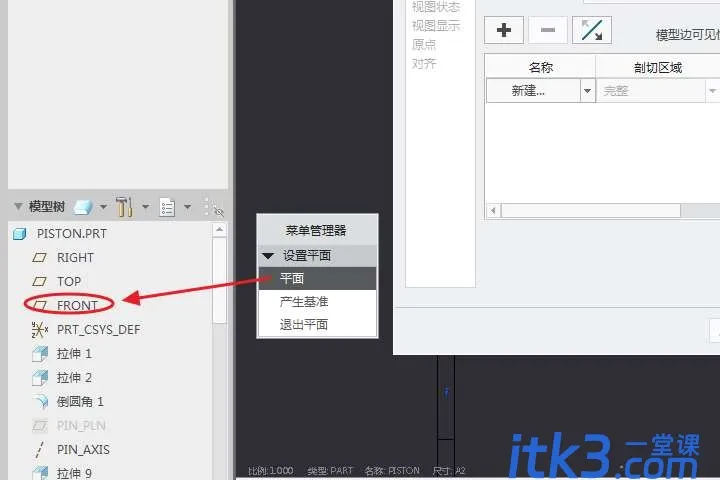

指定横截面。

步骤3后会弹出一个菜单管理器,要求设置平面,这里我们点击模型树中的“FRONT”平面作为横截面。

creo怎么创建剖切视图? creo工程图绘制剖视图的技巧-5

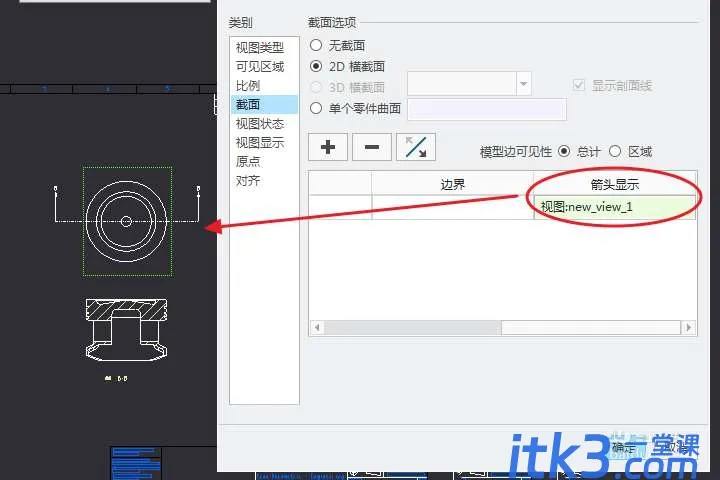

指定箭头显示视图

将截面选项框的水平滚动条拉到最右侧,点击“箭头显示”下的方框,然后在绘图区单击需要添加箭头的视图,最后点击应用,即可完成剖切视图的创建。

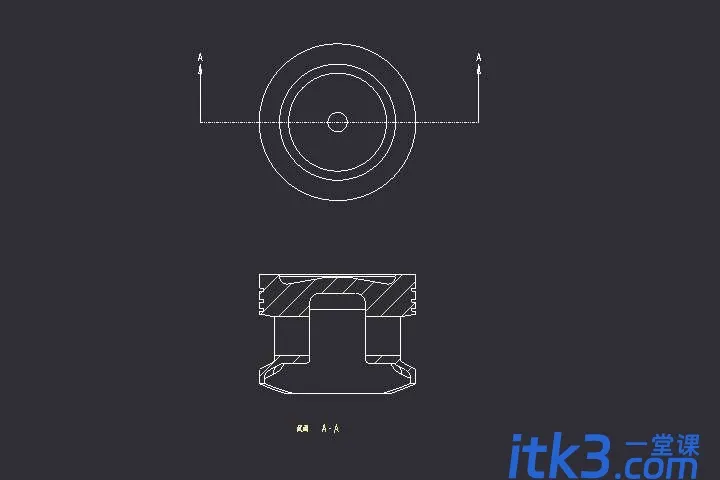

creo怎么创建剖切视图? creo工程图绘制剖视图的技巧-6

注意事项:

阶梯剖切的创建更加复杂,后续再单独写。
