怎样把solidworks2个实体合并?

  • A+
所属分类:solidworks
广告也精彩

怎样把solidworks2个实体合并?一起来和一堂课自学网小编看看吧。

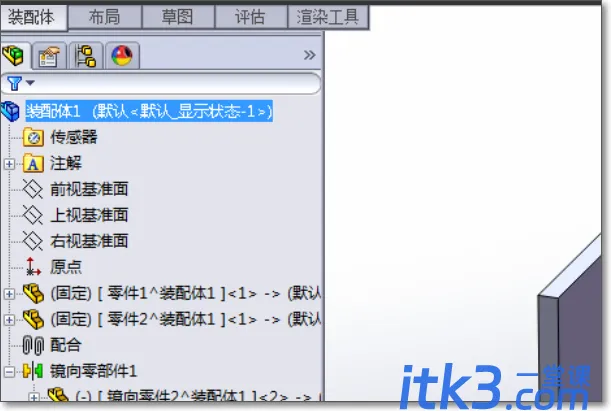

1、在SolidWorks中创建好一个装配体零件,装配体零件中可以包含镜像零部件。

d50735fae6cd7b89156a446e012442a7d8330edc

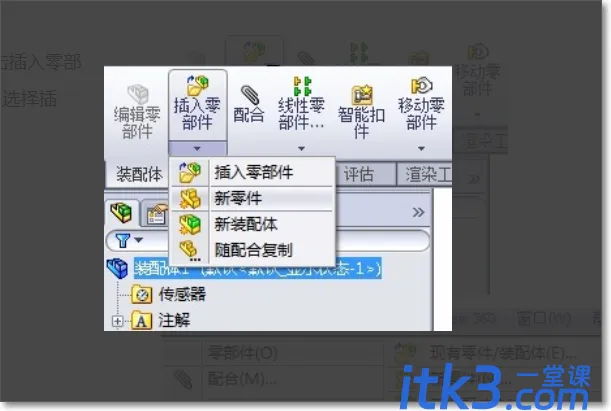

2、从commandmanager面板中点击插入零部件——新零件,或从插入菜单中选择插入——零部件——新零件。

9d82d158ccbf6c81d17b5205b23eb13532fa408a

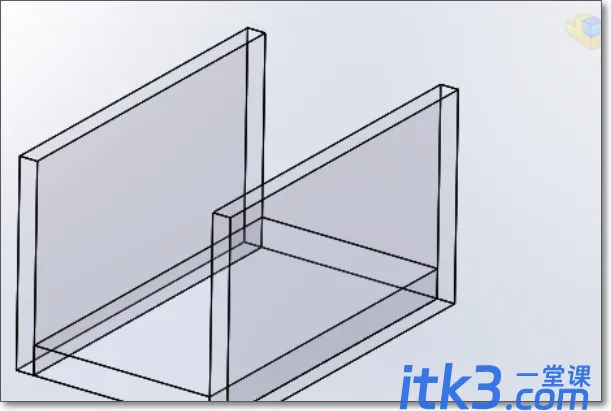

3、此时光标会变成指针侧下方有个绿色箭头,此时不要乱点,对准装配体的一个面点击,然后新零件会处于草图编辑状态,此时不要绘制任何草图,直接点击右上方图标退出草图,新零件处于特征编辑状态。

ca1349540923dd541ca6d885df09b3de9d824801

4、不要退出特征编辑状态,选择菜单中的插入——特征——连接重组,

0bd162d9f2d3572cdfa3e2318413632763d0c39e

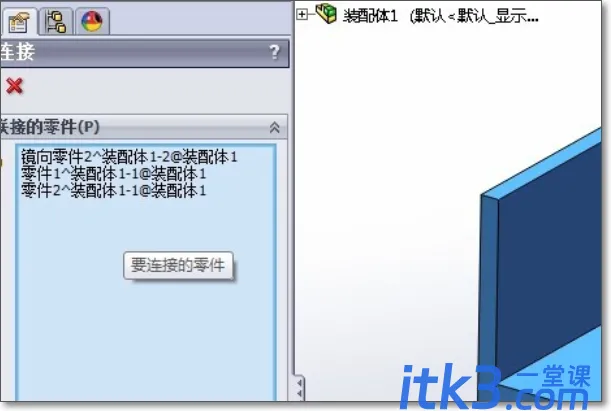

5、并选择需要组合的装配体,点击确定,最后退出特征编辑状态。【注:下面的两个选项可以视情况而定,选择“隐藏零件”会将组合装配体各零件隐藏,选择“强迫曲面接触”一般无影响】

b219ebc4b74543a92724842110178a82b901141b

6、打开新零件,可以观察到装配体变成了一个整体零件了!

0eb30f2442a7d933583f9a9ea34bd11372f00143

7、将新零件另存为.x_t文件,可以用来导入其他工程软件进行仿真分析啦!

e850352ac65c10385aacb12fbc119313b17e8908
