混凝土在CAD中的填充符号是:ANSI31

CAD中自带图案填充是没有钢筋混凝土的,不过我们可以用两个图案重叠的方式填充进去,也能得到钢筋混凝土图案的效果。如图所示,选中方框后,点击“绘图”标签,在下拉菜单中选择“图案填充”。

8326cffc1e178a8288f08911f803738da877e8b7

弹出“图案填充与渐变色”选项框,我们点击图中图案旁边的按钮,选择图案种类,选择ANSI下面的ANSI31,点击“确定”。

b90e7bec54e736d181ed7cb995504fc2d4626981

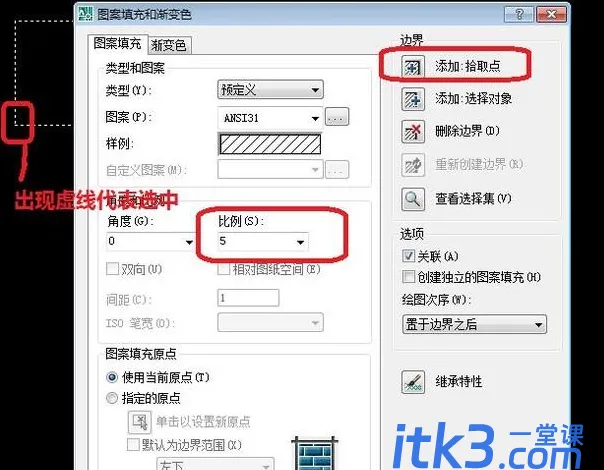

我们还需要设置一下比例,如图所示,设置比例为5(我是根据经验设置的,可以根据视觉效果调整数值),点击“添加拾取点”,选中方框,至出现图中虚线样式后,点击确定,第一种图案就填充进去了,效果如下。

b2de9c82d158ccbfb9bc468b17d8bc3eb135417b

然后,我们填充第二种图案,重复上述步骤,我们选择第二种图案为“其他预定义”下面的“AR-CONC”,点击确定,设置比例为0.2。

cc11728b4710b9123c0d054fcdfdfc03934522b7

则钢筋混凝土图案的效果就出来了,如下图所示。

6a600c338744ebf86c08968ed7f9d72a6059a702
