cad中出现图层未协调是怎么回事?

  • A+
所属分类:CAD
广告也精彩

cad中出现图层未协调是怎么回事?这是CAD的一个特性,具体哪版新加的不记得了。未协调图层指的是你上次打印或者保存之类的命令后新增的图层,大部分情况下增加新的外部参照时会把所有外部参照中的图层标记为未协调图层,下面分享解决办法

dwg文件中存在未协调图层时,如何解决问题

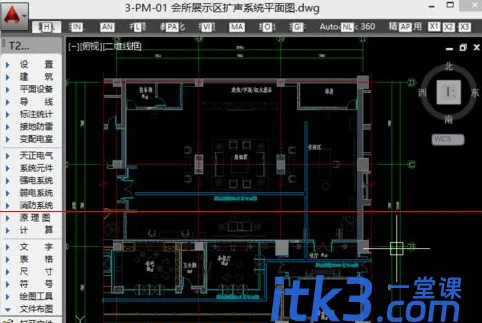

1、在正常使用的图纸中,不存在未协调图层的问题,如下图:

cad中出现图层未协调是怎么回事?-1

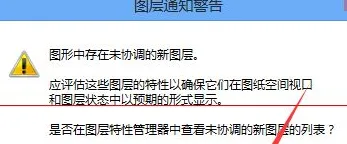

2、当你进行打印操作时,会弹出以下提示,如果你设置的打印样式中有单独针对图层的设置,那么就要协调该图层了,如下图:

cad中出现图层未协调是怎么回事?-2

3、同时在状态栏的右下角会出现警示的提示信号,如下图:

cad中出现图层未协调是怎么回事?-3

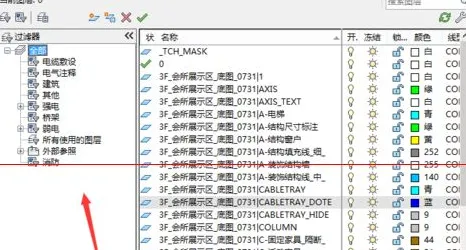

4、打开【图层管理器】或在上面打印提示的对话框中选择【是】选项时,也会弹出【图层管理器】的对话框,如下图:

cad中出现图层未协调是怎么回事?-4

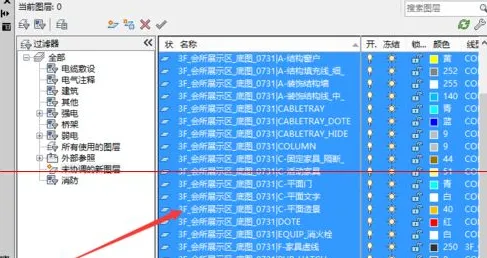

5、在左侧的【过滤器】中选择【未协调图层】,选中右侧的所有图层,如下图:

cad中出现图层未协调是怎么回事?-5

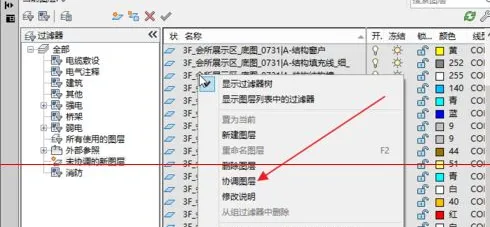

6、在选中的右侧图层上,单击右键,在弹出的菜单中选择【协调图层】,如下图:

cad中出现图层未协调是怎么回事?-6

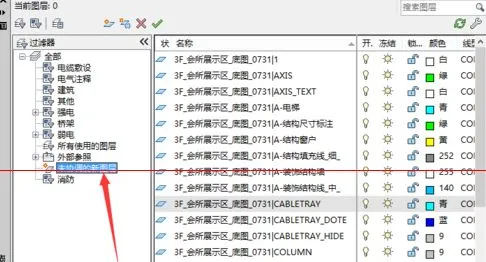

7、图层协调好时,左侧的【过滤器】中就不存在【未协调图层】的选项了,如下图:

cad中出现图层未协调是怎么回事?-7

8、同时状态栏中的警示标志也没有了。
