solidworks是一款功能强大的三维cad设计软件,该软件非常的好学简单,一直以来非常受机械设计人员的青睐,最近,很多网友向小编反应solidworks焊接中 里面”结构构件“尺寸如何修改?因为类别太少了,只有三种,下面小编就给大家说说添加结构焊件的尺寸类型的三种方法。

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-1

方法一:

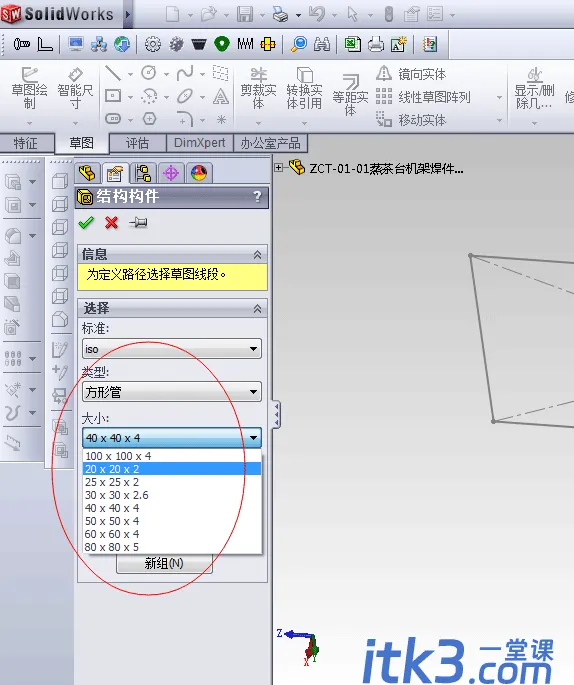

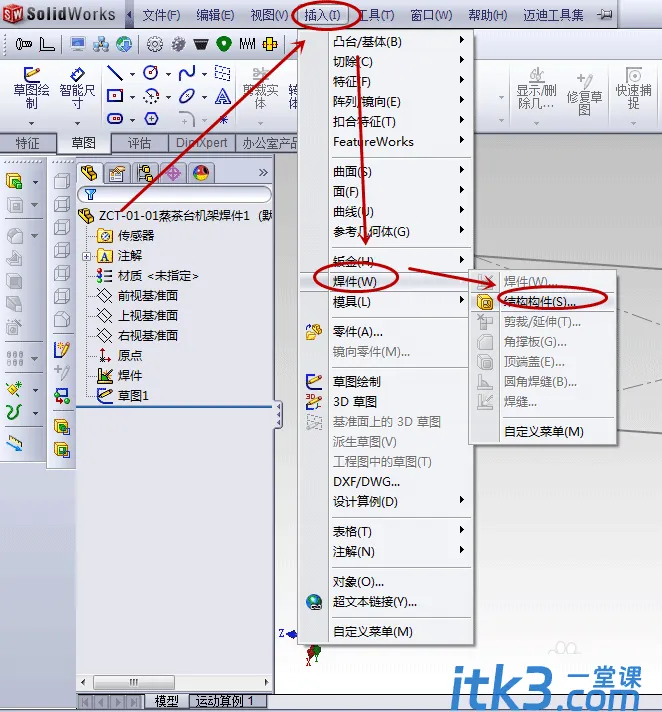

1、打开solidworks软件,并编辑一草图,准备用于结构焊件。图中的尺寸为800*400.(我们以结构焊件为方形管70*70*4.5为例来说明)草图编辑完后,点击【插入】---【焊件】---【结构构件】这时候出来如下所示的界面,而在方形管大小的下拉菜单中我们找不到70*70*4.5的方形管,怎么办?

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-2

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-3

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-4

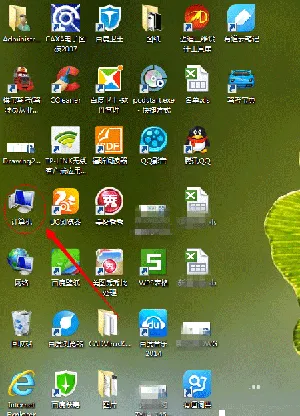

2、这时候就需要自己去添加啦!打开【计算机】。

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-5

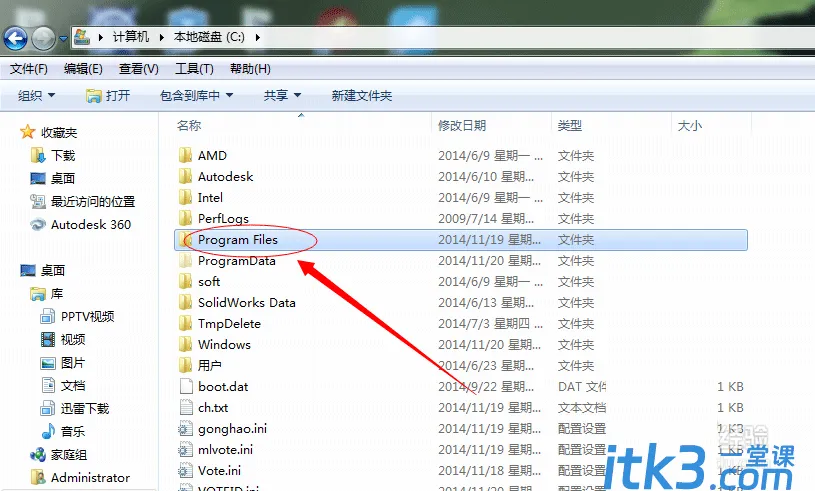

3、打开你的软件安装所在的目录(我的是在C盘上的)双击文件夹program files

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-6

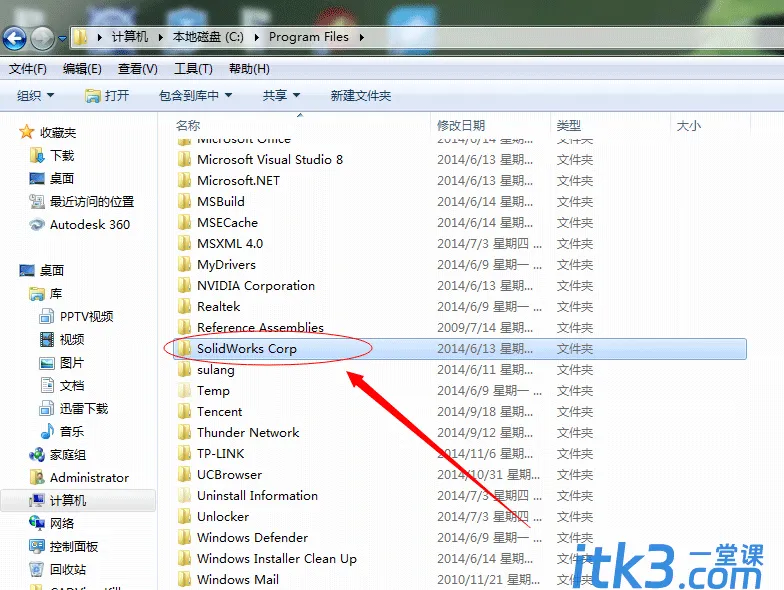

4、双击文件夹solidworks corp

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-7

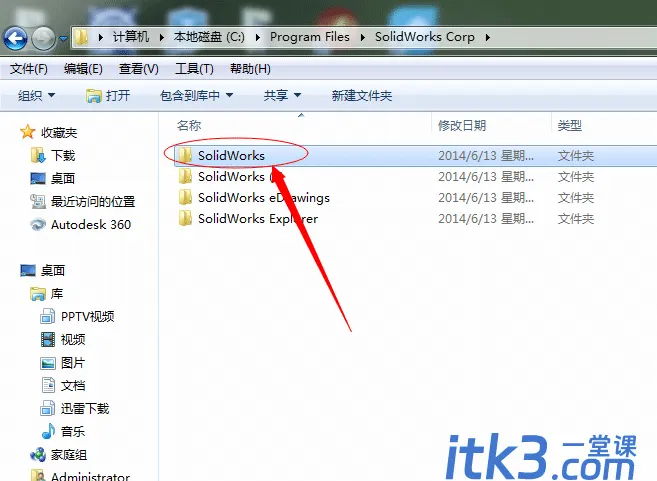

5、双击文件夹solidworks

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-8

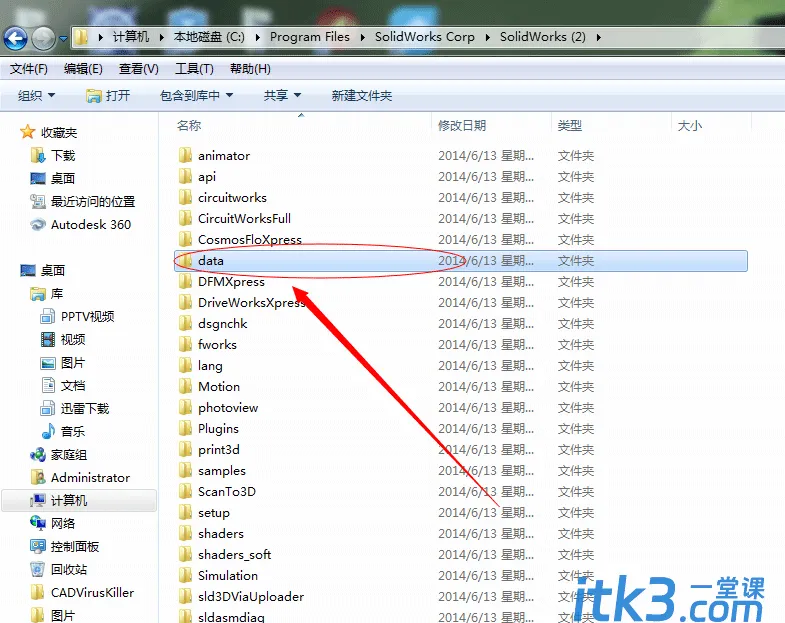

6、双击文件夹data

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-9

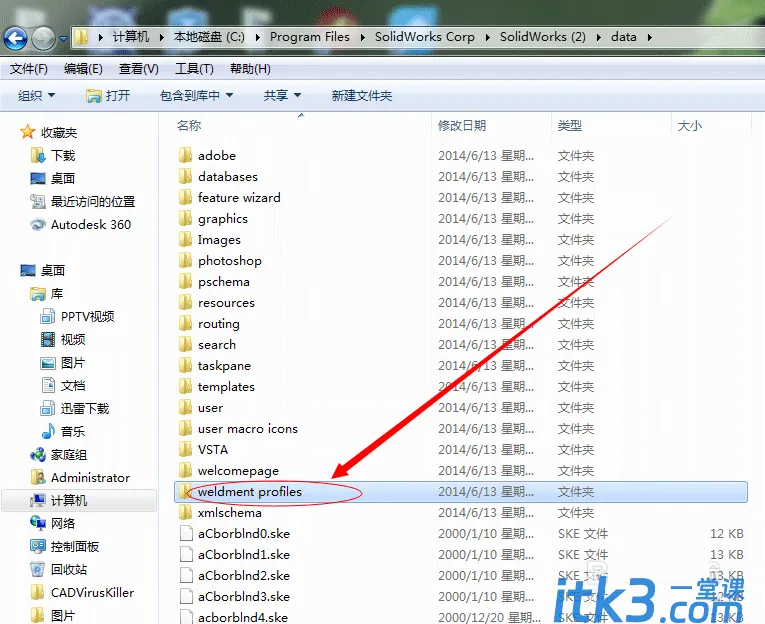

7、双击文件夹weldment profiles

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-10

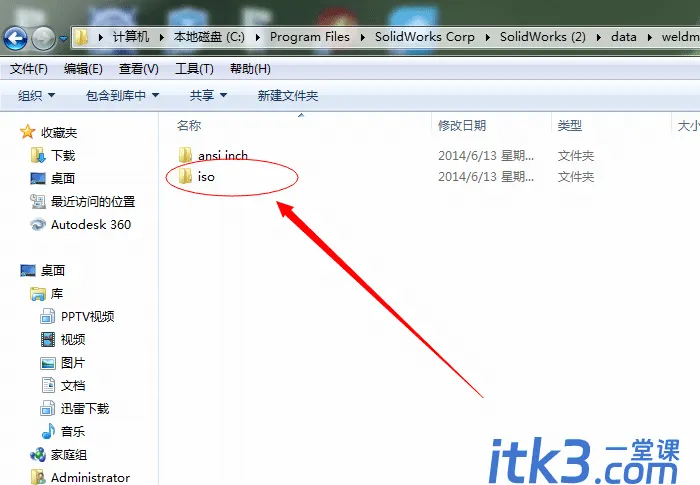

8、双击文件夹iso(我们一般使用的是国际标准,如果你使用的是英制的,那就选择第一个)

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-11

9、双击文件夹square tube(这里你如果需要是圆管,矩形管,或者其他类型就可以选择其他选项中的一种。)

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-12

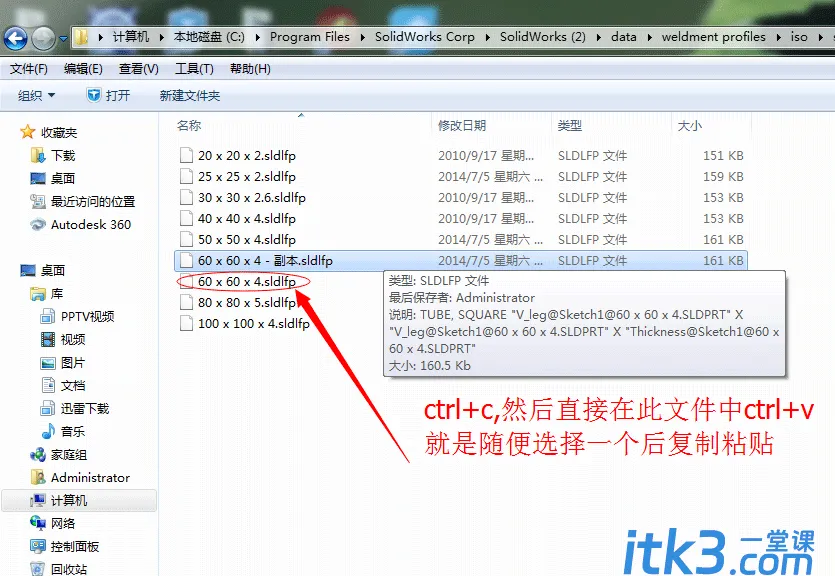

10、这时候你会发现文件夹中有一些系统已经设置好的矩形管的尺寸,也就是我们之前在步骤1所看到那些。随便选择一个文件复制,然后粘贴。

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-13

11、用solidworks打开你刚才粘贴出来的副本。并右击左侧竖框中sketch1,编辑草图

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-14

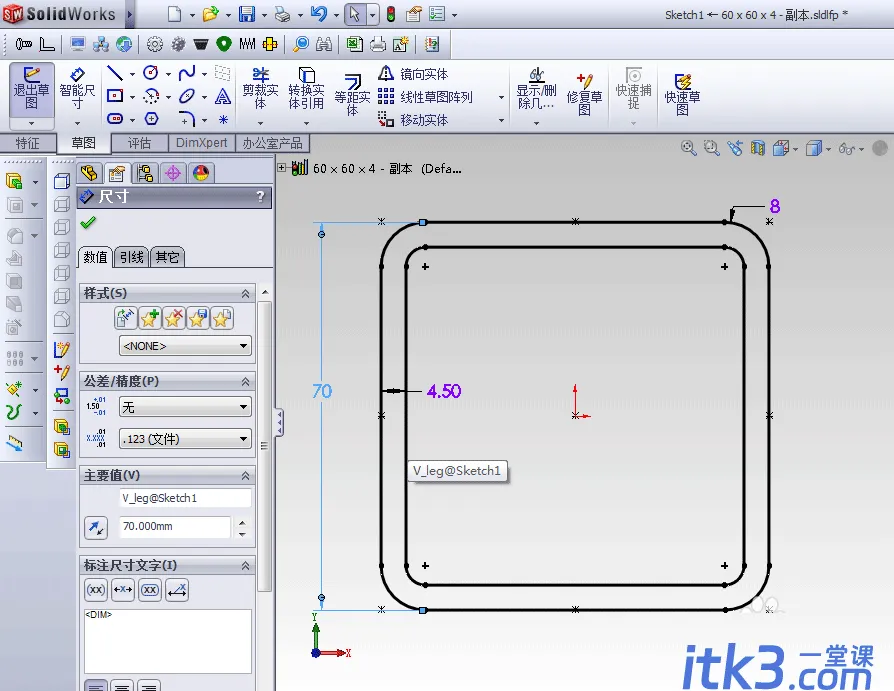

12、双击图中的尺寸,将60改为70,厚度4改成4.5,保存草图绘制后,保存文件后退出solidworks。

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-15

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-16

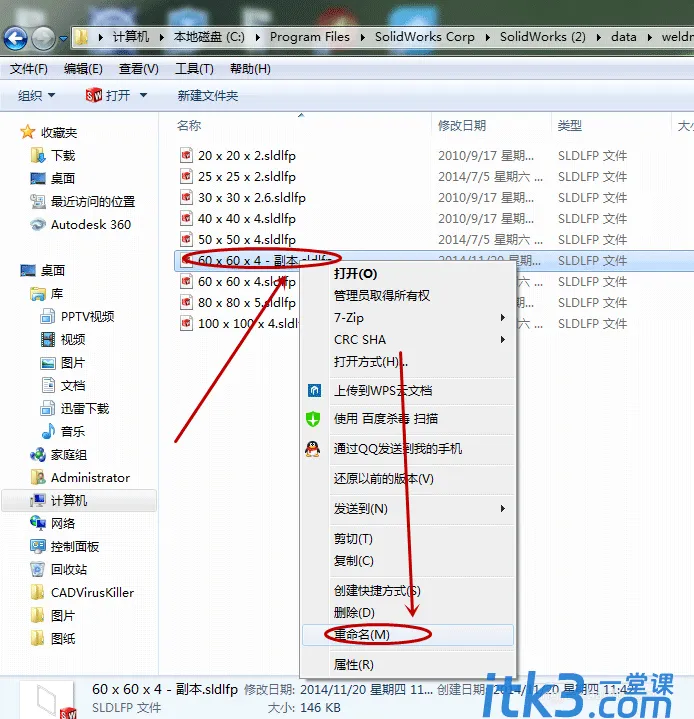

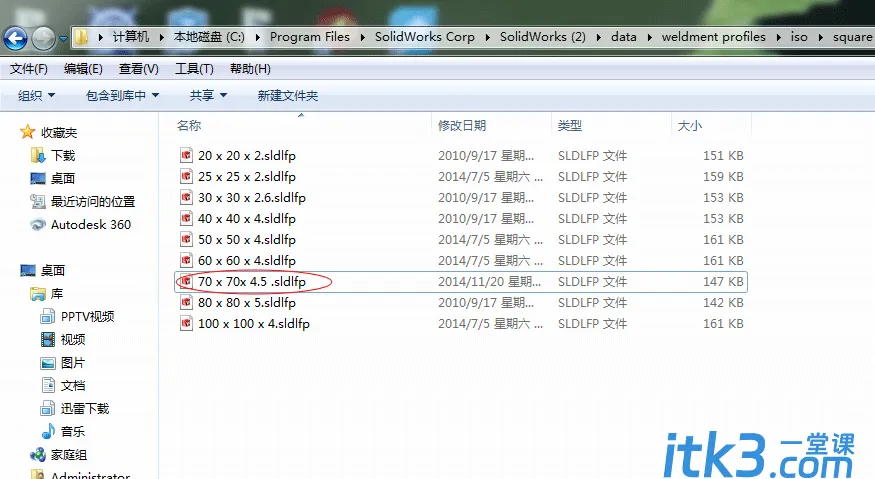

13、右击刚才更改的文件,重命名为70X70X4.5

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-17

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-18

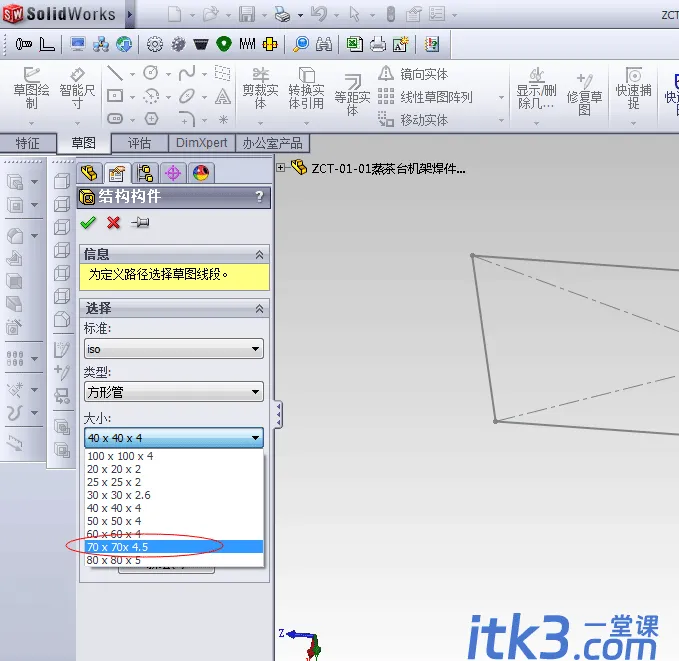

14、退出之前的文件,回到solidworks文件,再次点开矩形框的大小下拉菜单,70X70X4.5就出现在下拉菜单中。

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-19

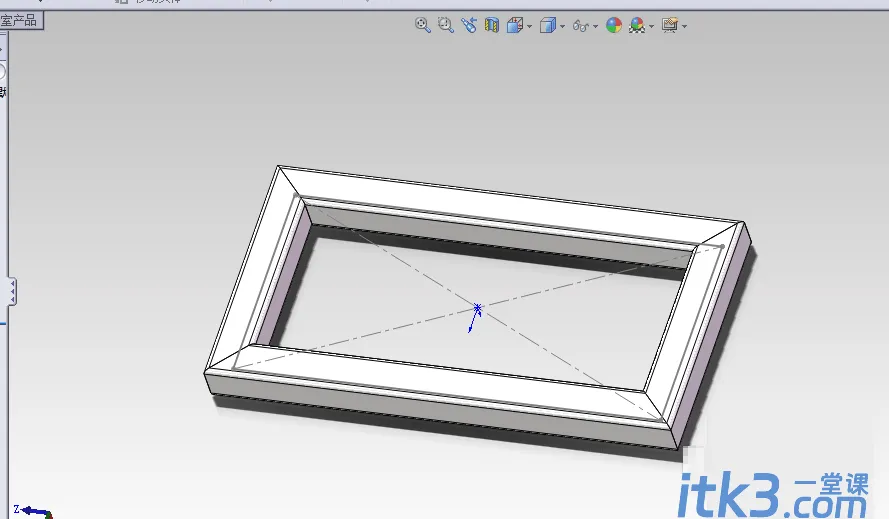

15、选择70X70X4.5后,点击主界面的草图线条,就可以将矩形管添加上去了!

solidworks结构构件库怎么添加?三种方法添加solidworks焊件缺少的结构构件的尺寸类型-20

方法二:

进入到:\progam files\solidworks\data\weldment profiles文件夹,将里面已有的文件拖进solidworks工作窗口(即用solidworks打开),会看到标准件的截面草图,编辑草图,修改草图的尺寸信息,就可以改成你要的规格型号,另存为(例如40*3的方管 “40*3”)即可。

方法三:

下载你要的标准库文件,放进:\progam files\solidworks\data\weldment profiles文件夹

教程结束,以上就是关于如何添加solidworks焊件缺少的结构构件的尺寸类型的三种方法,还不知道的朋友赶快按照以上方法试试吧!
