SolidWorks怎么建模三角椎体? sw画正四面体的教程

SolidWorks怎么建模三角椎？SolidWorks中想要建模一个三维椎体，该怎么建模这个模型呢？下面我们就来看看sw画正四面体的教程，需要的朋友可以参考下

正四面体是最简单的正多面体，由四个全等正三角形围成的空间图形，该怎么建模三维立体的椎体呢？下面我们就来看看详细的教程。

1、新建一个part模型，选定一个基准面，在这个基准面上绘制一个正三角形，如下图所示：

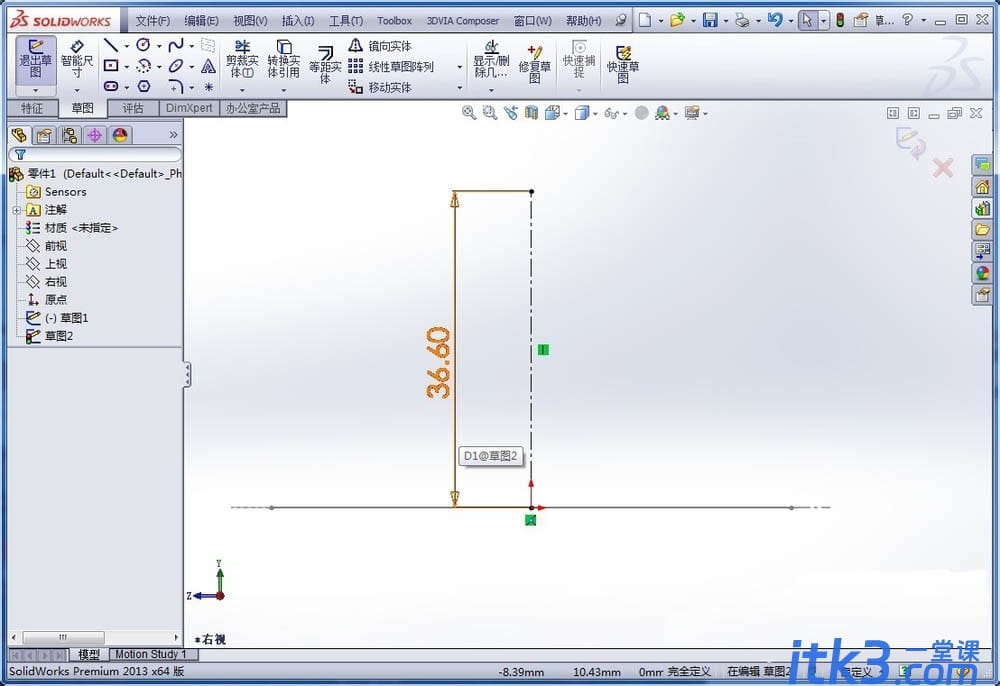

2、在垂直于正三角形草图所在的基准面的基准面上由正三角形的中点开始绘制一条中心线，标注该中心线的尺寸，不用精确控制该尺寸，如下图所示：

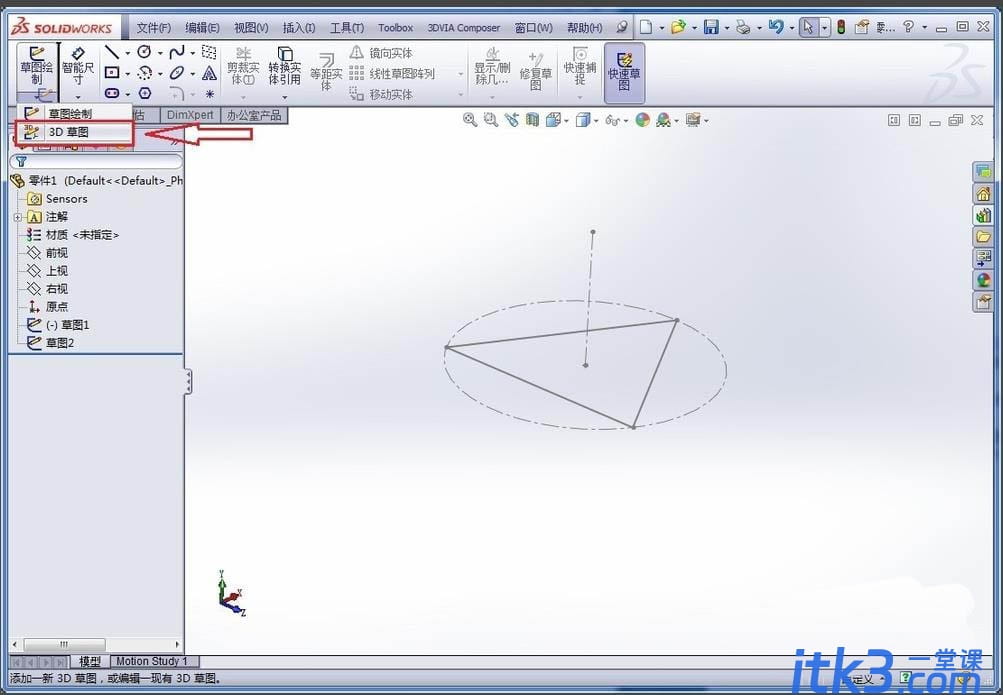

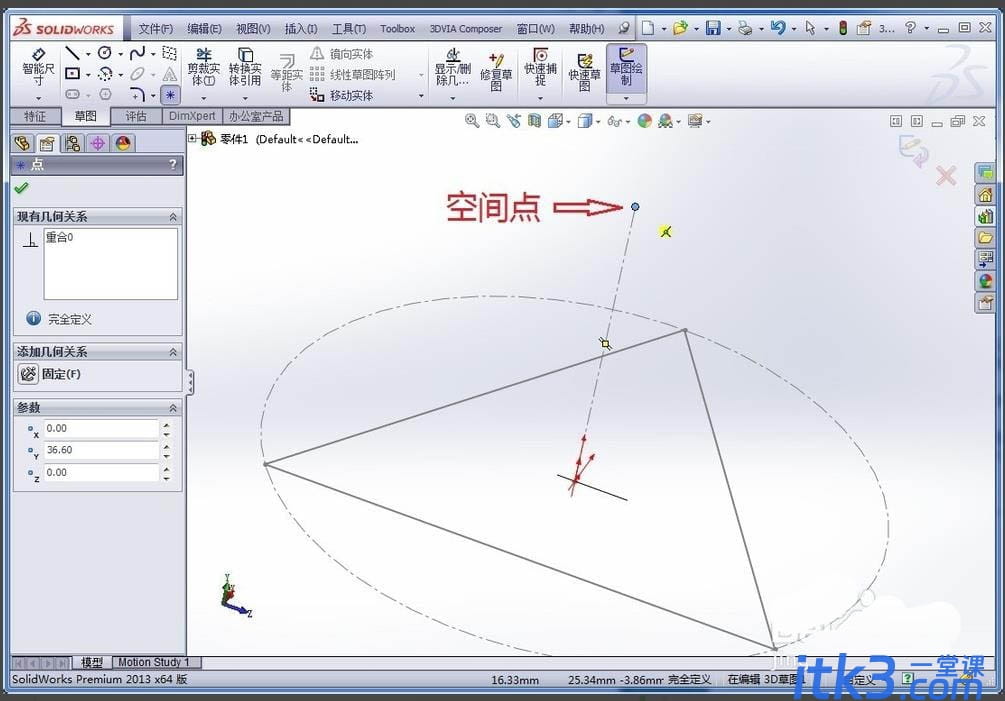

3、点击“3D草图”，在上一步所绘制的中心线的自由端端点绘制一个空间点，如下图所示：

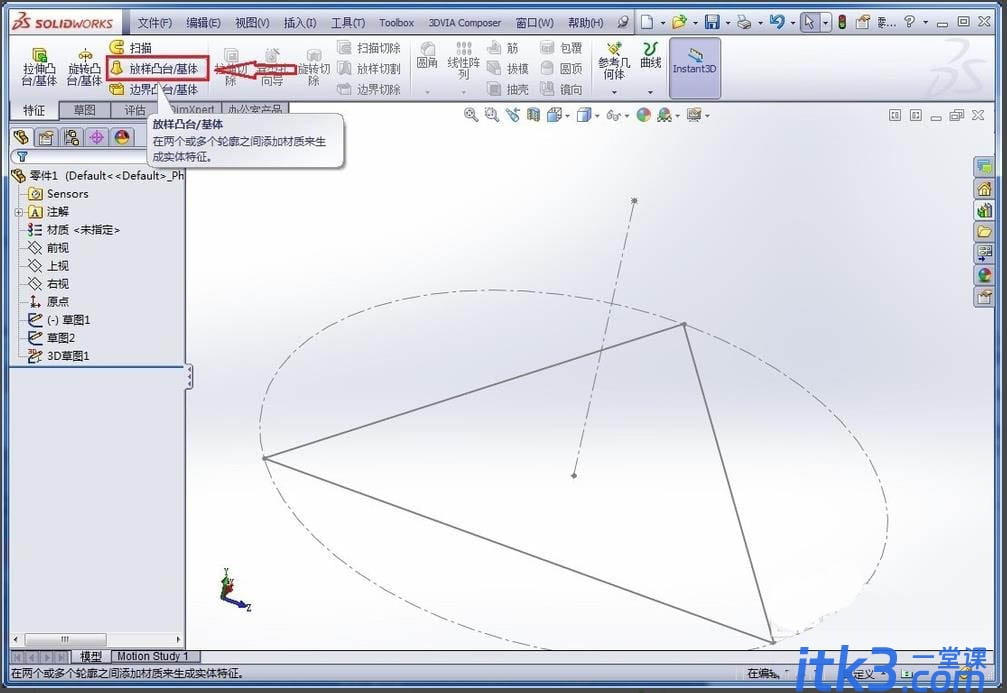

4、点击“放样凸台”，在轮廓中选择正三角形草图和空间点草图，然后点击确定，如下图所示：

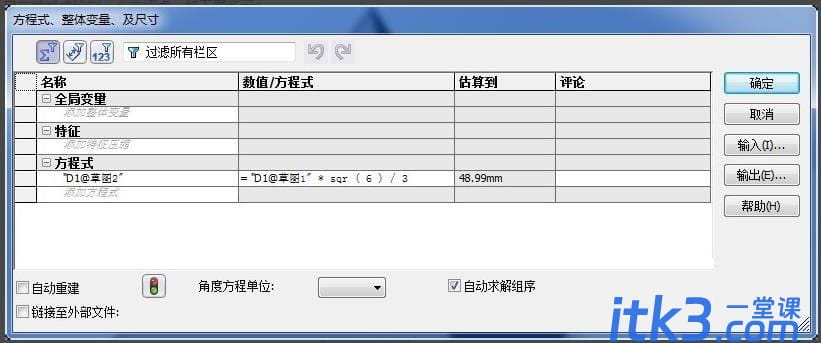

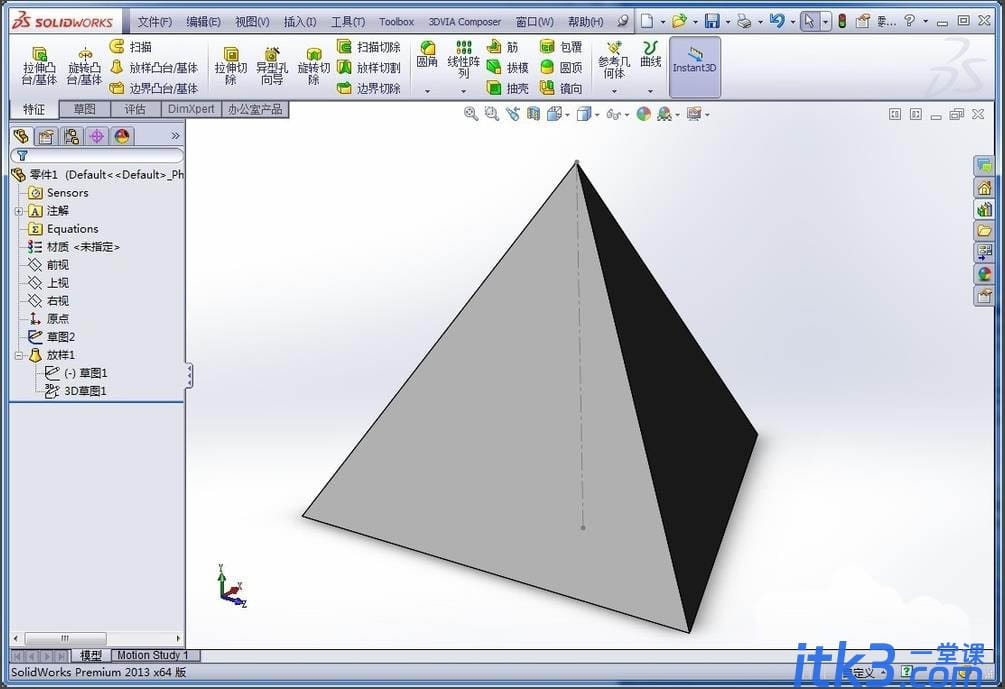

5、用方程式将sqr（6）/3倍正三角形边长的值赋予中心线的长度，一个正四面体模型就做好了，如下图所示：

以上就是sw画正四面体的教程，希望大家喜欢。
