cad折断线怎么画?cad中折断线绘制教程

  • A+
所属分类:CAD
广告也精彩

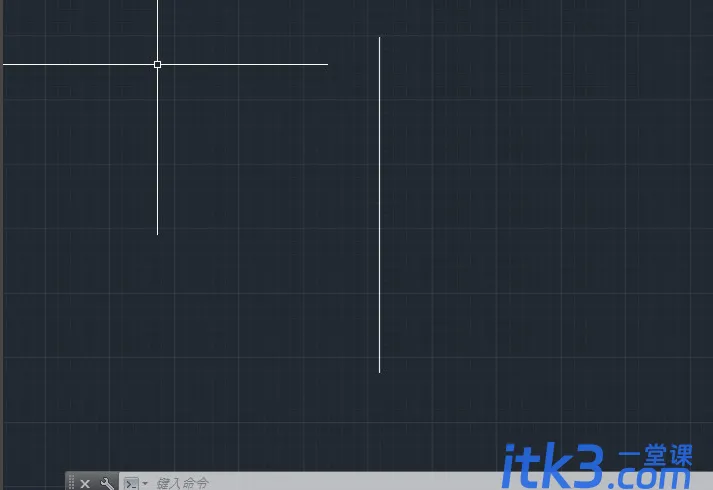

1、打开软件后我们按下快捷键L,选择直线。然后在图纸界面画一条直线。

4614268425c00910e55ba6725386051b

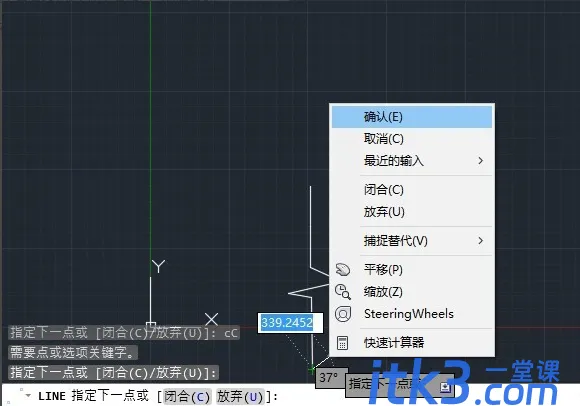

2、然后我们接着直线画出一条偏角的"Z"字母。再连续拉出一条直线。然后右键点击。选择确认就可以了。

d913b8c58eac47a014cb9d5a609a32b6

3、这时我们可以看到”折断线“已经做好了

11f89123c7e7950880735a5a17ed8c6f

4、也许会有人说每次都要做好麻烦,我们可以把他编辑成块就可以了。点击旁边的”插入“选项。

971c083f839d2a4731ee36ad9eef04c6

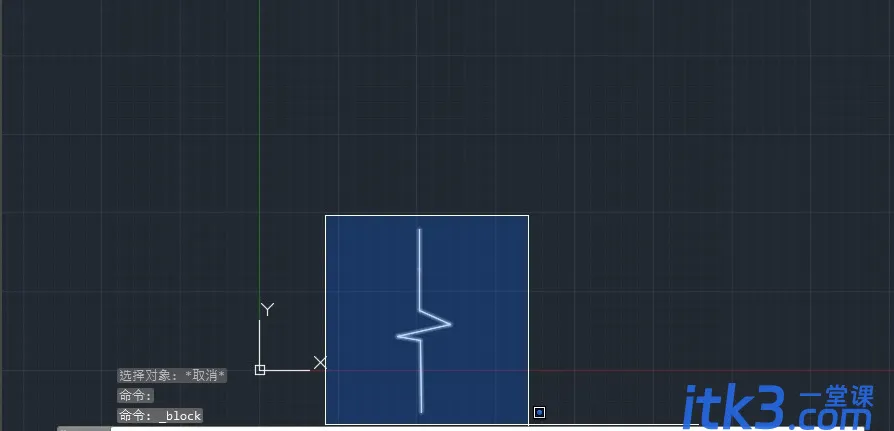

5、然后我们选择创建块,然后我们填写定义块的属性。定义完成后。用框选选取我们刚刚制作的“折断线”

6d5ca92803fe37656b445cc0a6ef9aa7

42ba12de5467d48bb29bef1ec458e382

6、当“定义块”的旁边出现我们刚刚的图片时就说明我们定义成功了。直接点击“确定”就可以了。

7e5b8dd4fa5c975bad6a942181ca3ff0

7、我们就可以直接按下“块”的名称,就可以调出“折断线”了。希望可以帮到你。
