AutoCADT20天正建筑如何添加标高标注? CAD标高标注教程

AutoCADT20天正建筑如何添加标高标注呢？今天就教大家如何操作。

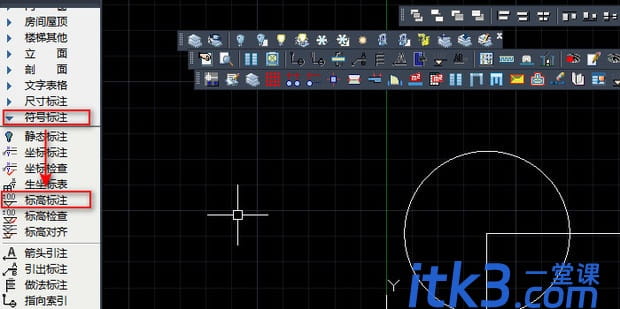

通过T20天正建筑V7.0启动CAD后，点击左侧天正建筑工具栏的“符号标注-标高标注”选项。

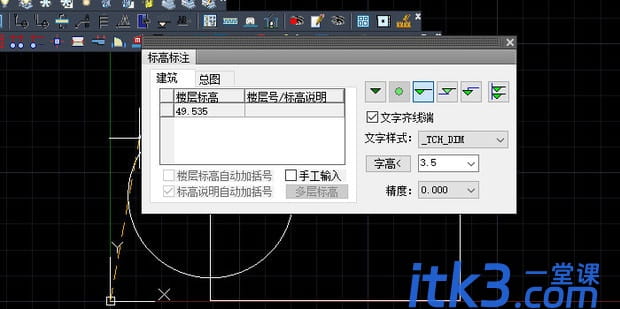

点击后会自动弹出“标高标注”的对话框。

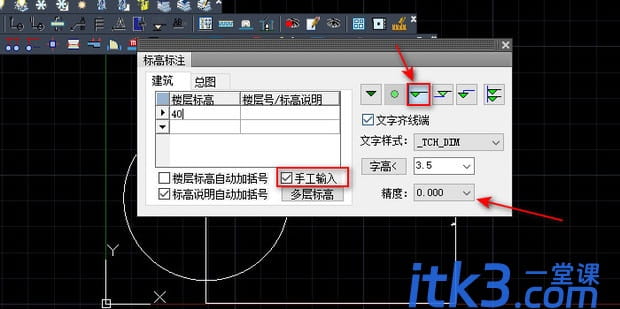

勾选“手动输入”然后选择“带基线”图标，精度设置为0.

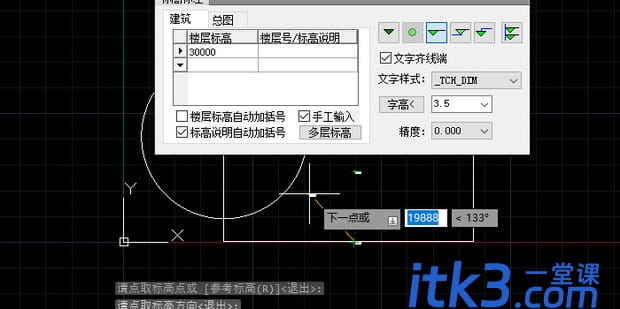

之后根据提示在图纸上设置标高的方向。

再设置另一处取高点，之后按回车键。

最后就完成了添加标高的设置了。
