在日常绘画中,我们经常画云线来圈出一些关键内容,这些内容可能满足也可能不满足变化的需要。画云线可以给人一个提醒。云线怎么画?你平时是用CAD还是天正画画?画云哪个好?大家一起对比答案,显而易见!

一.用计算机辅助设计绘制云线的方法。

1.单击菜单栏中的绘图,下拉菜单中会出现修改后的云线,或者单击图标修改云线,或者您可以输入REVCLOUDenter执行命令。选择一个自己喜欢的方法!

1609314143212669

请点击菜单栏进行绘制,下拉有修改过的云线。

1609314143196614

单击图标“修改云线”

2.执行完云线命令后,在绘制区随意点击鼠标,移动鼠标,最后将鼠标返回到起点,绘制云线。

在绘图区随意点击鼠标,鼠标移动最多。

1609314143945356

二、知识点。

执行完cloud命令后,会出现命令状态栏:指定起点或[弧长(A)/对象(O)/样式(S)]<对象>:

下面逐一解释。

1.弧长(a):即云线扭曲的程度。执行云线命令后,输入命令a回车,输入最小弧长值回车,然后输入最大弧长值回车。(注意:最大弧长不能超过最小弧长的三倍。)输入最小弧长和最大弧长后,可以继续画云线。如果看到反转方向的提示,如果没有输入任何命令,默认不会反转,输入Y回车得到反转的云线。比如下图。

1609314143784470

如果不输入任何命令,默认不会反转。

如果看到反转方向的提示,如果没有输入任何命令,默认不会反转,输入Y回车得到反转的云线。

2.什么是反转?简单来说就是云线弯曲方向反过来,如下图。

1609314143280516

简单来说,云线弯曲的方向是反的。

3.对象(O):你可以把事先画好的线变成云线,而不是这里的封闭线。比如点击云线命令后,输入o进入,点击预先画好的矩形,然后矩形会变成下面的云线(也可以把线段和圆弧改成云线)。同样,如果此时不输入任何命令,默认不会反转,输入y,会反过来得到一条云线。比如下图。

1609314144569021

点击预先画好的矩形。

点击云线命令,输入o回车,点击预先画好的矩形,然后矩形会变成下面的云线。

4.风格:云线有不同的厚度。点击云线命令,输入s,按回车键,出现如下画面:选择弧线样式[法线(N)/手绘(C)]。输入n按回车键,画出的云线是普通单线的形式。输入c按Enter,是手绘的。比如下图。

1609314144762884

云线粗细不同。

这大概就是CAD中画云线的方式。我们来看看天空是怎么画云线的。

三、用天正画云线的方法。

1.输入HZYX回车执行命令。当然,以前画云线的CAD方法也可以用在天正。安装天正之后,还有一个命令HZYX,是“画云线”的中文首字母。

2.进入HZYX命令的空间后,会弹出一个云窗口,可以直接选择普通或者手绘,可以修改版本号、最大弧长、最小弧长等。

这里可以直接选择普通或者手绘。

第四,知识点。

1.点击左下角第一个“矩形云线”,直接画矩形云线,和画矩形一样。比如下图。

1609314144966723

和画矩形的功能是一样的方法。点击左下方第一条矩形云线,直接画出一条矩形云线,和画矩形的方法一样。

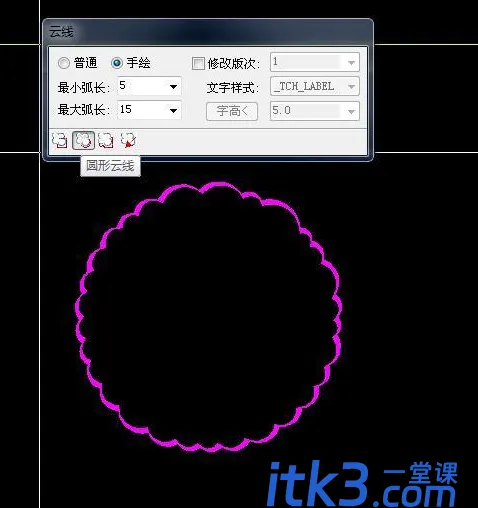

2.点击左下角第二个“圆云线”,直接画圆云线,和画圆一样。比如下图。

1609314144458889

和画圆是一样的用法。

点击左下角第二条圆云线,直接画一条圆云线,和画圆一样。

3.点击左下角第三个“任意绘制”,直接绘制任意形状的云线,和直接点击修改后的云线绘制云线一样。比如下图。

1609314144549504

和直接点击修改后的云线画云线一样。

点击左下角的第三个任意绘制,直接绘制任意形状的云线,和直接点击修改后的云线绘制云线一样。

1609314145248553

4.点击左下角第四个“选择要生成的现有对象”,选择要生成云线的闭合线段。这和上面说的对象(O)是一样的方式,不同的是云线只有闭合才能生成。比如下图。

"选择要生成的现有对象"

点击左下角第四个“选择已有对象生成”,可以选择提前绘制闭合线段生成云线。

如果选择未闭合的线段,将会提示您。

5.总结。

D哥认为,对比发现CAD和天正画云线各有优势。比如CAD画云线可以把未闭合的线段变成云线,天正不行。但是天正可以直接画规则的矩形和圆形云线,不需要事先画线段。不过天正云线的界面比较清晰,一目了然,快捷键也比较好记,所以我觉得这种绘制天正云线的方法比较好用。D哥画画的时候也用天正画更多的云线。你怎么想呢?请留言告诉我!

好了,今天的内容就到这里。记得和大家分享好东西!希望在关键时刻能帮上忙。欢迎转发消息,分享给大家。感谢大家的关注!下次再见。
