现在很多朋友都不会操作cad 画云线,下面介绍一下cad 画云线。希望各位感兴趣的朋友可以一起学习。

cad画云线的具体操作讲解

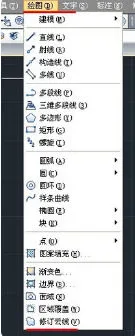

1、可以点击修订云线命令,也可以点击绘图,下拉有个修订云线,或者可以输入REVCLOUD回车执行命令,REVCLOUD是快捷键。

15239473_246c1c536908073747d6cbb15ed43b4d_thumb

15239473_8d7b91f1866bd000a1a0a7c8697bc82a_thumb

15239473_35fa01b1256bede96de71ef8f8cf5bb3_thumb

2、点击云线命令后,鼠标可以在绘图区点击一点移动鼠标然后最后鼠标回到起点云线绘制完毕。

15239473_22cd3a8443764e8b3860a12037790431_thumb

3、点击云线命令后,输入栏出现:指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>:

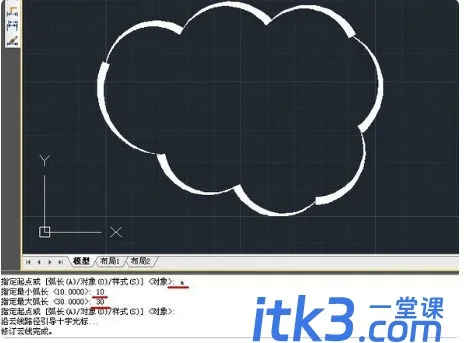

弧长:点击云线命令后,输入A回车,输入最小弧长值回车,输入最大弧长值回车,注意,最大弧长值不能超过三倍的最小弧长值。然后点击绘图区一点移动鼠标回到起点得到云线。

15239473_dea442a0dbb4479bf1295d874d958af8_thumb

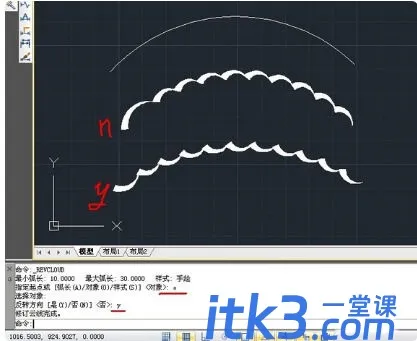

4、对象:点击云线命令后,输入O回车,点击图上的一条弧线,然后弧线会变成云线,这时不输入默认不反向,输入Y回车得到的是反向的云线。

15239473_a4115bf3a1f91ec9e6c20aeefe1840c6_thumb

5、样式:点击云线命令后,输入S回车,会出现:选择圆弧样式 [普通(N)/手绘(C)]

输入N回车,画出的云线是普通的单线形式,输入C回车,就是手绘状,如下面的截图

15239473_5d903bdce3e339c1ef25a456398340a2_thumb

上文就讲解了cad画云线的具体操作方法,希望有需要的朋友都来学习哦。
