cad中想要绘制平面建筑图，该怎么绘制嗯？下面我们就来看看cad绘制平面建筑图的教程。

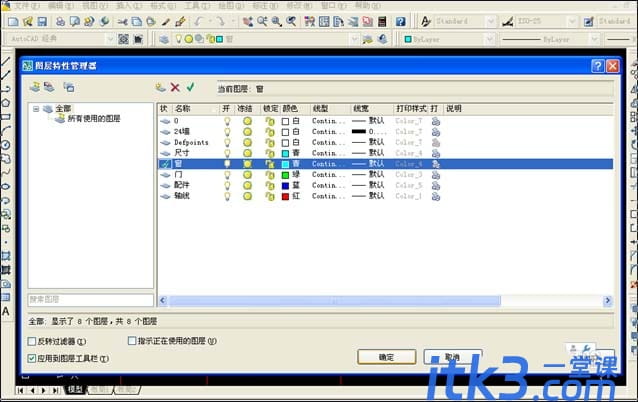

1、打开CAD进入主界面，点选格式--图层，进入图层特性管理器界面在右侧空白区右击，选择“新建图层”，输入名称后，点击颜色，选择为图层设置的颜色用以上方法建立将所有需要的图层后，点击确定退出图层。
注意：24墙为承重墙，线宽设置比其他部分要宽。
2、修改右键单击模式在编辑区右击，点选“选项”，进入“选项”设置界面。点选用户系统配置，点击“自定义右键单击”，设置单击右键的执行：在默认模式与编辑模式下为重复上一个命令，在命令模式下为确认。完成后点击应用并退出。修改后可以大大提高绘图速度。

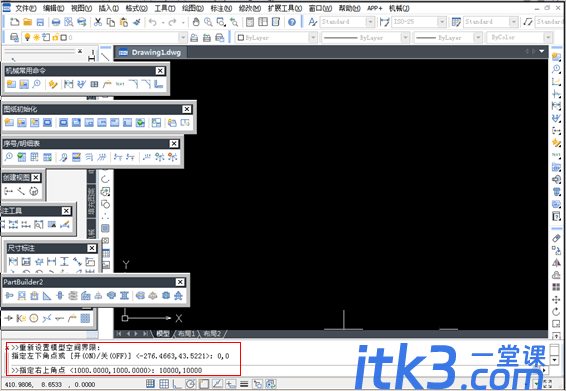

3、设置绘图界限：格式-图形界限-左下角点（0，0），右上角点（10000，10000）。

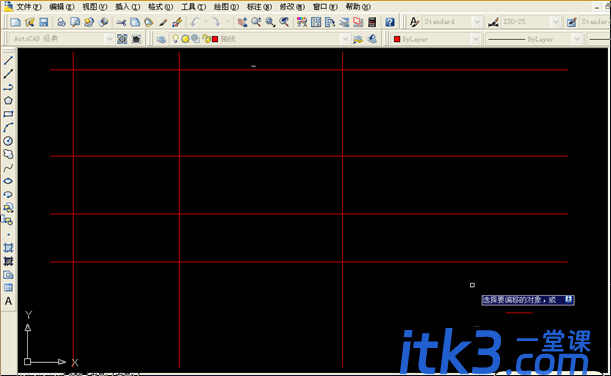

4、画定位轴线，点选绘图--直线，先画一条水平线，一条垂直线，其他用复制与偏移命令（修改里）输入数据获得。

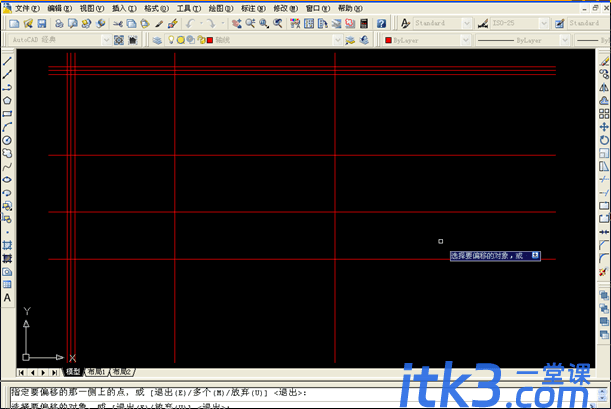

5、将轴线偏移一定的量（如100或120），两个方向都要偏移。
6、将偏移后的墙线修改到墙的图层中：选中偏移后的墙线，再点图层处的墙层，把图层换到墙层。
7、点选修改--复制，或直接利用复制命令，将墙线复制到每一个轴线处，然后关掉轴线层。

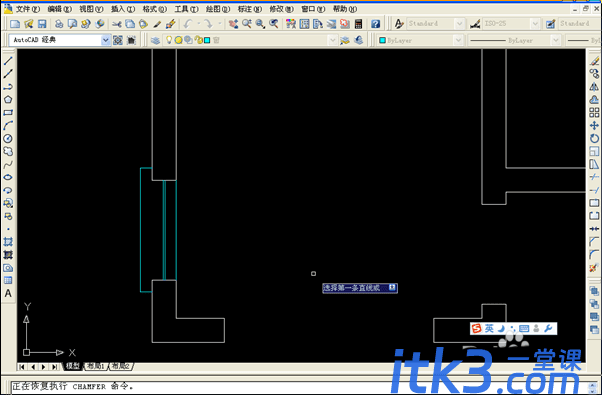

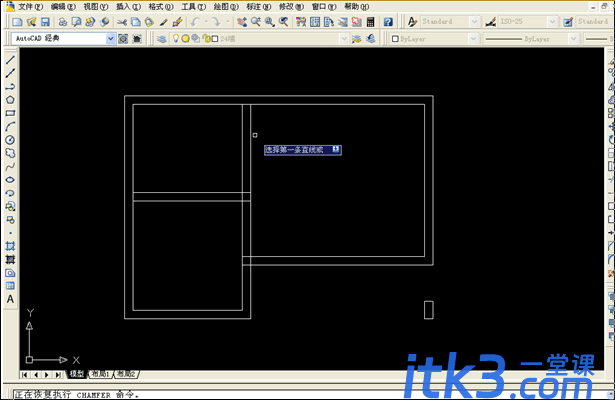

8、利用修剪、倒角命令完成大致的墙体修剪工作，留下必要的墙体线。

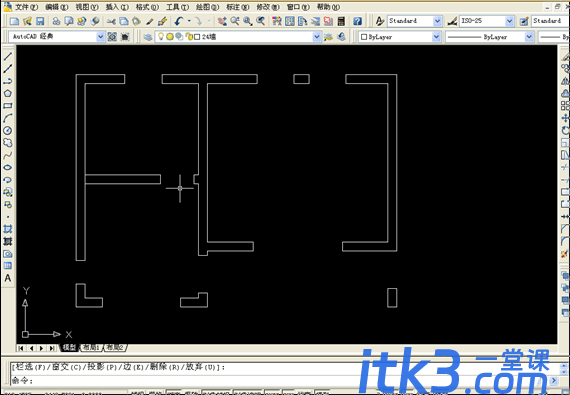

9、用偏移和修剪命令画出所有的门窗洞口，再用修剪命令把门窗洞口修剪出来。

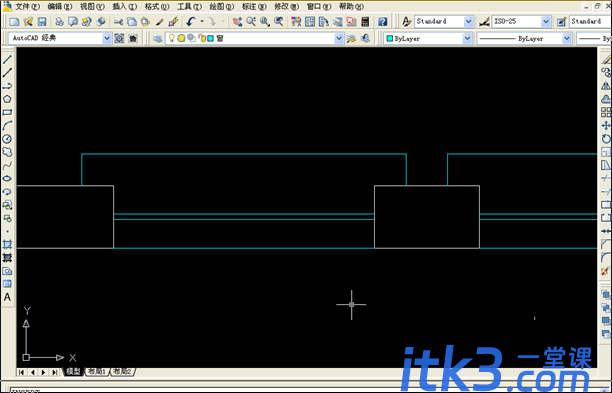

10、放大编辑窗口，将窗户画出来
11、用块命令（绘图-块）将画的窗户制成图块，注意基点选择应选择一个定点
12、插入窗户（插入-块）

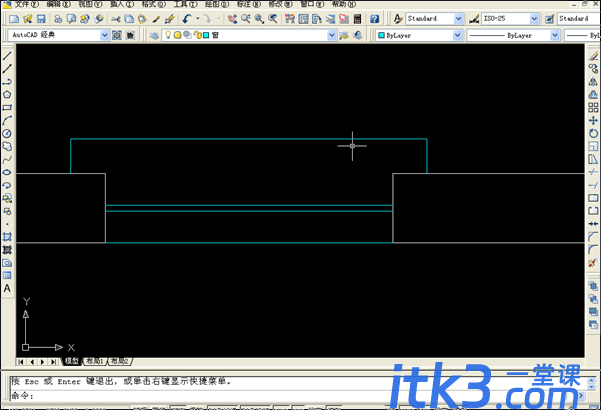

13、这个窗户插入后需要旋转90度，注意基点的选择应与图块基点一致

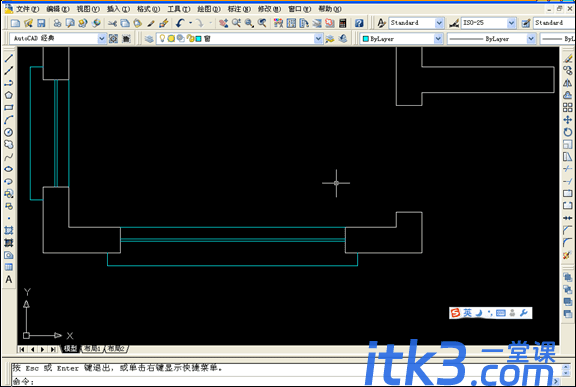

14、这个窗户需要插入以后旋转180度，然后炸掉，修改，如果这个规格的窗户多，可以再制成新的块

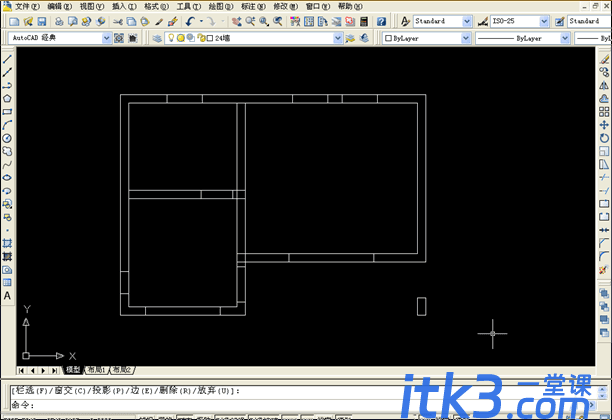

15、完成所有的窗户、门（复制命令、修剪命令、平行偏移命令、镜像命令等）

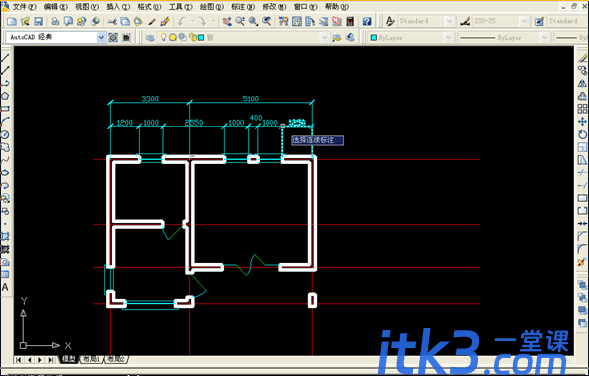

16、重新打开轴线图层，进行尺寸标注，线宽可以在图层里设置，也可以在出图打印时设置
以上就是cad绘制平面建筑图的教程，希望大家喜欢.
