CAD2004中想要画风叶轮,该怎么绘制风机叶轮呢?下面我们就来看看详细的教程。

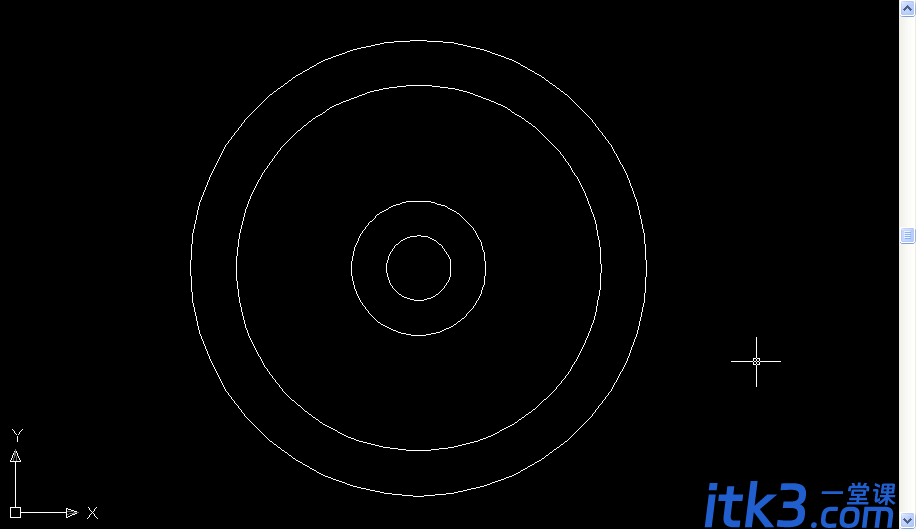

1、打开CAD软件,并绘制4个同心圆,圆的直径尺寸分别为85mm,68mm,25mm,12mm

CAD怎么画风叶轮零件平面图?

CAD怎么画风叶轮零件平面图?

2、利用直线命令,绘制辅助中心线,并将直线的线型设置中center2,颜色为红色

CAD怎么画风叶轮零件平面图?

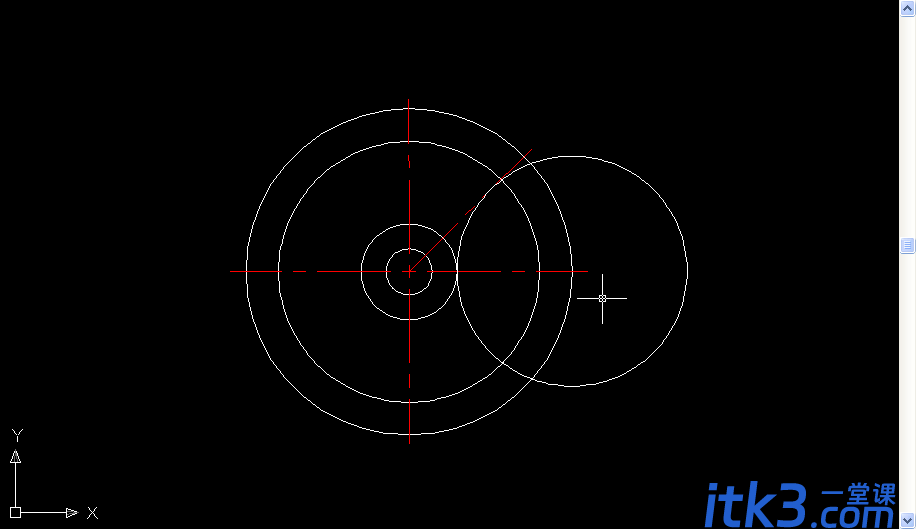

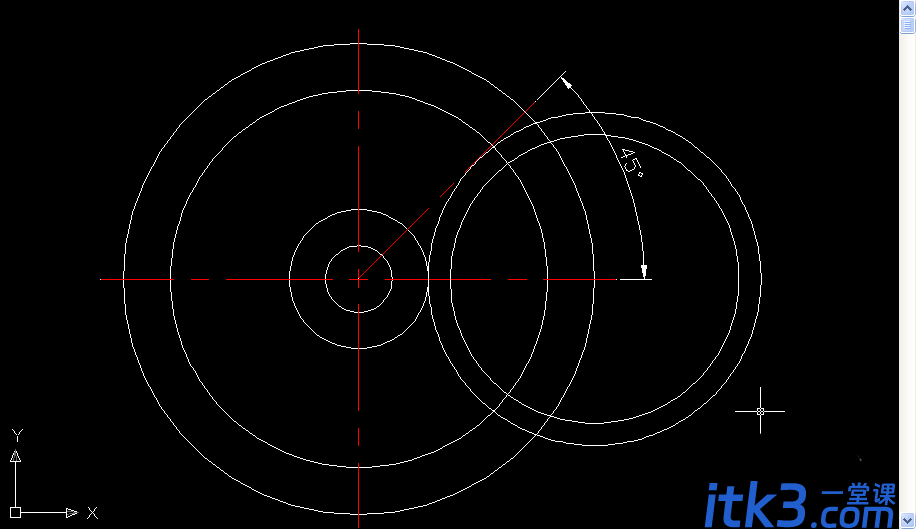

3、以象限点的圆心,绘制与第二个内圆相切的圆,并利用偏移命令将新圆向内偏移4mm

CAD怎么画风叶轮零件平面图?

CAD怎么画风叶轮零件平面图?

4、连接象限点与圆的垂直点,并修剪掉多余的线条

CAD怎么画风叶轮零件平面图?

CAD怎么画风叶轮零件平面图?

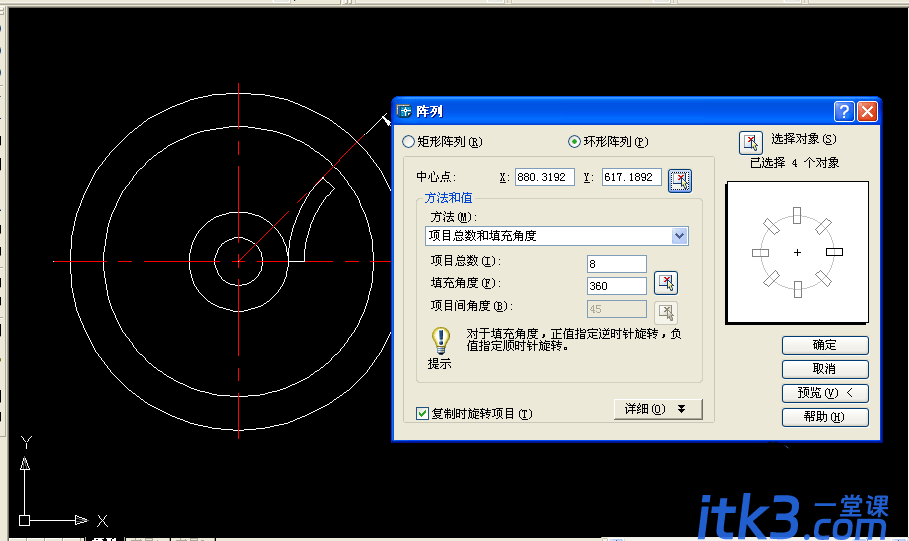

5、将得到半圆形利用圆形阵列的方式,以圆的中心为中点,360度阵列得到最后的图形

CAD怎么画风叶轮零件平面图?

CAD怎么画风叶轮零件平面图?

6、在图形上标注相应的尺寸

CAD怎么画风叶轮零件平面图?

以上就是CAD画风叶轮的教程,希望大家喜欢。
