Ug8.0绘制几何体模型的方法

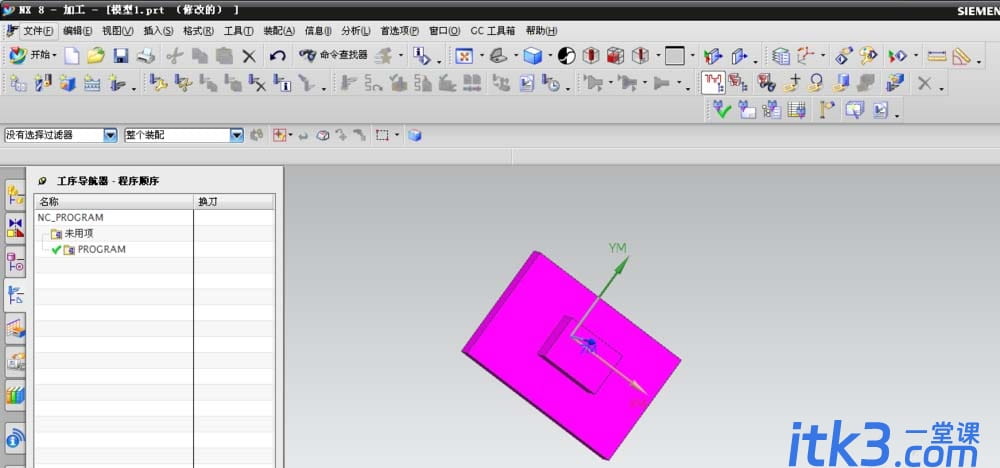

1、打开Ug8.0软件，打开以前绘制好的模型为例子，进入到加工环境。

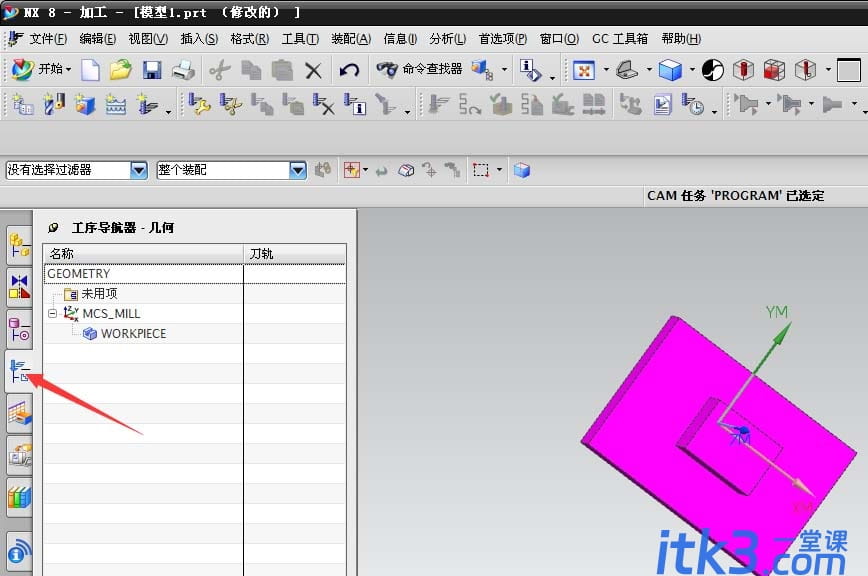

2、在左侧找到工序导航器，在右侧空白处右键单击，选择：几何视图，进入下图所示的页面。

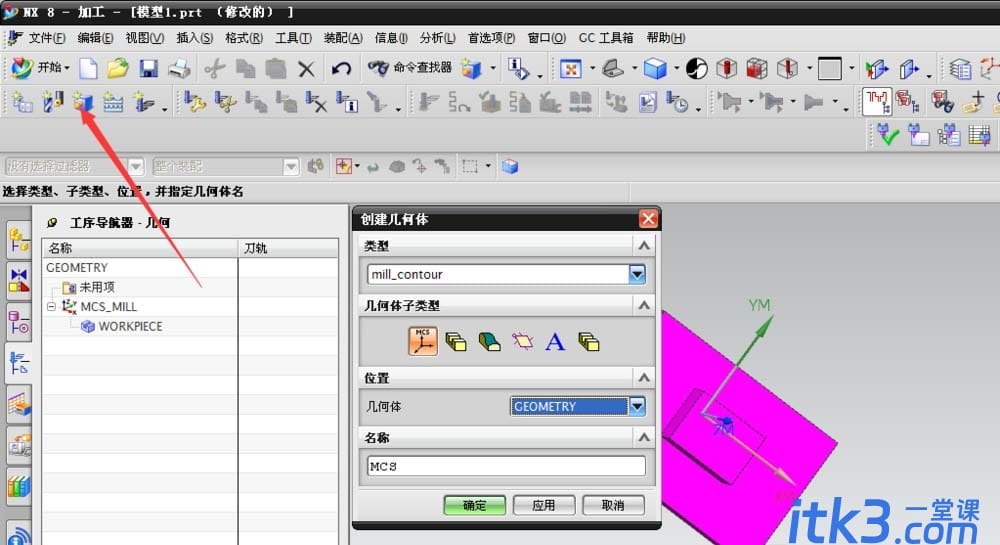

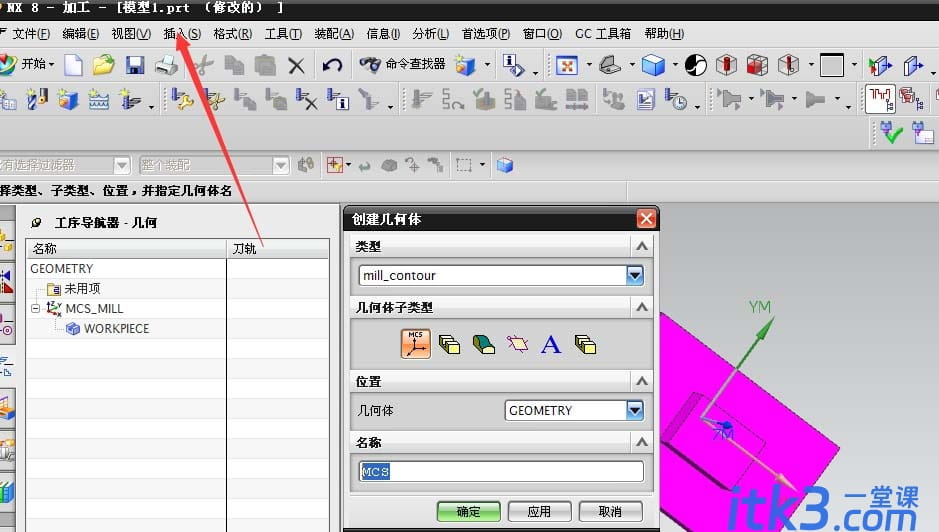

3、通过点击快捷按钮：创建几何体，或者通过菜单栏的：插入—几何体，进入创建几何体对话框。

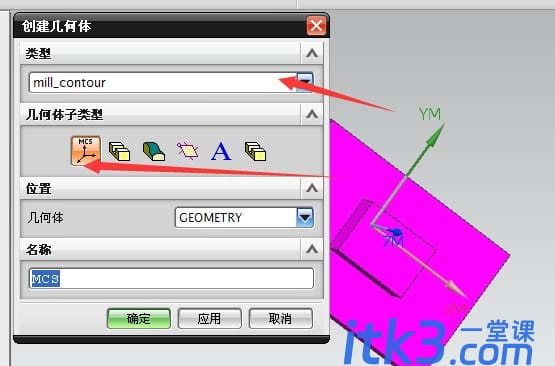

4、在创建几何体对话框中，类型选择：mill-contour，几何体的子类型选择第一个，如箭头所示。

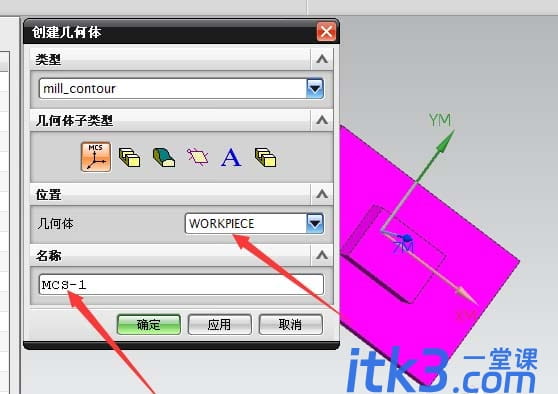

5、在：位置选项，几何体设为：WORKPIECE，名称选项可以根据个人习惯命名，如图所示。最后点击确定，进入MCS会话框设置页面。

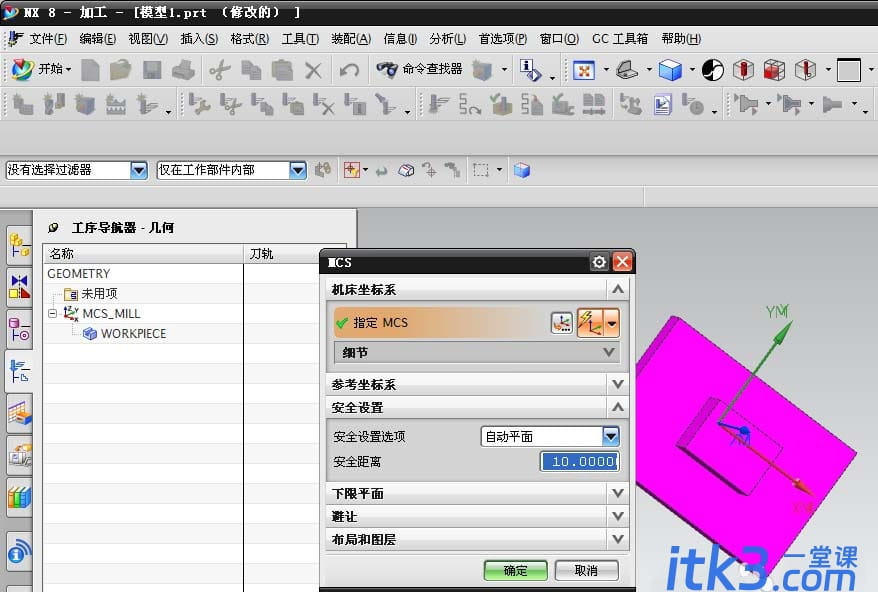

6、在MCS对话框中，安全设置，我们选择：平面，然后点击指定平面右边的按钮，如图所示，进入安全平面的创建。

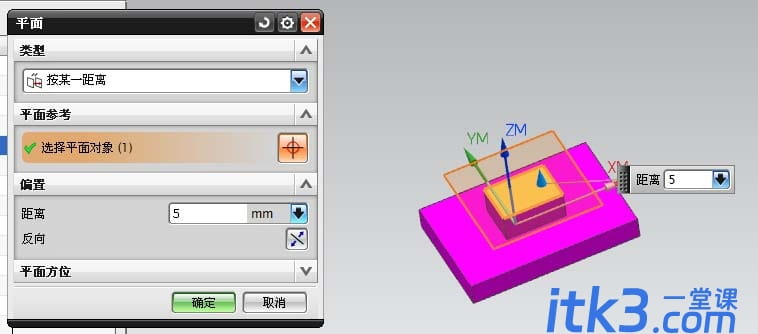

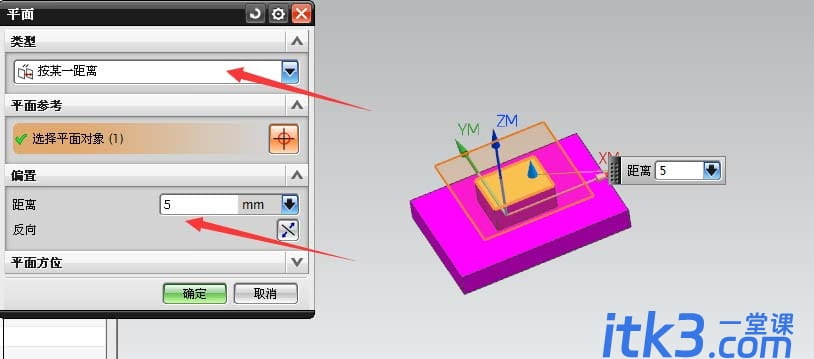

7、类型：按某一距离，然后点击模型最上边面，我们把偏置距离改为5，点击确定。回到MCS对话框，再次点击确定，完成加工几何体的创建。

以上就是Ug8.0绘制几何体模型的方法了，希望这个操作方法能你有用。
