solidworks中钣金件怎样出工程图?

  • A+
所属分类:solidworks

1、首先单击选项(标准工具栏)。如图所示。

d788d43f8794a4c2026f917c01f41bd5ad6e391c

2、然后在系统选项标签上单击工程图、显示样式,在新视图中显示切边下选择可见,然后单击确定。

6d81800a19d8bc3ee7bd7b9d8d8ba61ea8d3452b

3、紧接着单击从零件/装配体制作工程图(标准工具栏),然后单击确定打开工程图图纸。

9922720e0cf3d7ca94a14921fd1fbe096b63a916

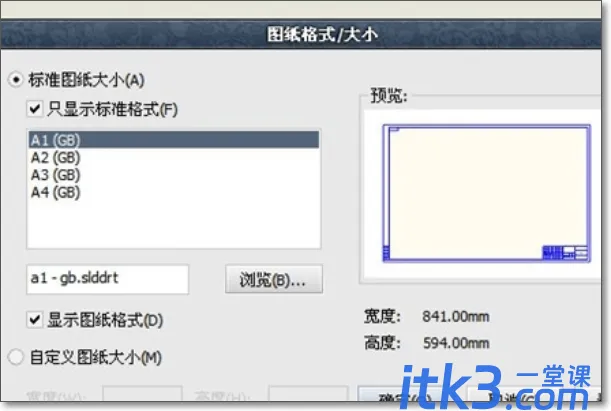

4、然后选择图纸格式/大小。如图所示。

d043ad4bd11373f01e7019c8ab0f4bfbfbed041d

5、找到“等轴侧”图形,然后拖动工程图中。

6a600c338744ebf8e31a1268d6f9d72a6059a77a

6、完成效果图。

b999a9014c086e06d0fe491c0d087bf40ad1cb17
