cad图纸中怎样快速算出同一种图层的填充面积?

  • A+
所属分类:CAD

用DATAEXTRACTION命令,打开图纸,输入命令

00e93901213fb80e7257245b33d12f2eb83894b3

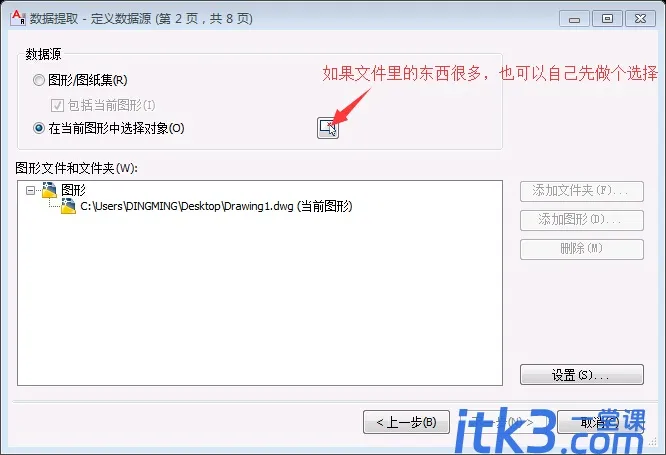

接下来的对话框里,随便起个什么名字都可以,点保存,出现下面的对话框,如果点图形/图纸集,那么就是在整张图中搜集数据。

574e9258d109b3deb34ca3e4c9bf6c81810a4c4e

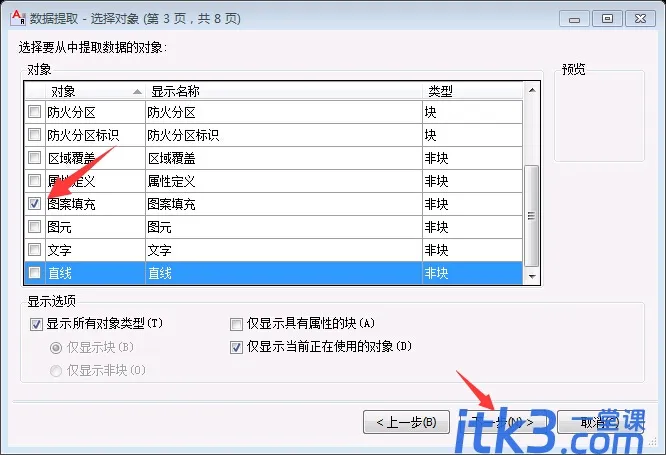

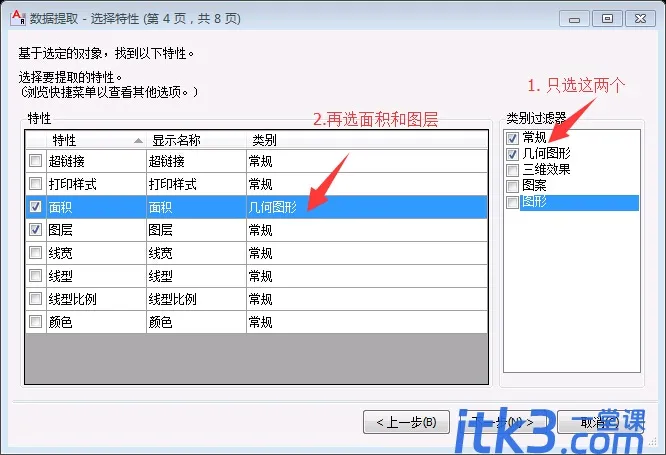

然后点下一步,出现下面的对话框,找到“图案填充”,其它的都不要选

29381f30e924b8990ec43cb46b061d950b7bf646

242dd42a2834349bdcac2b09ccea15ce37d3be90

38dbb6fd5266d0166e02daa4922bd40735fa3526

0ff41bd5ad6eddc430f0f0773cdbb6fd52663322

记住外部文的路径

94cad1c8a786c9173a6c16b5cc3d70cf3ac757ca

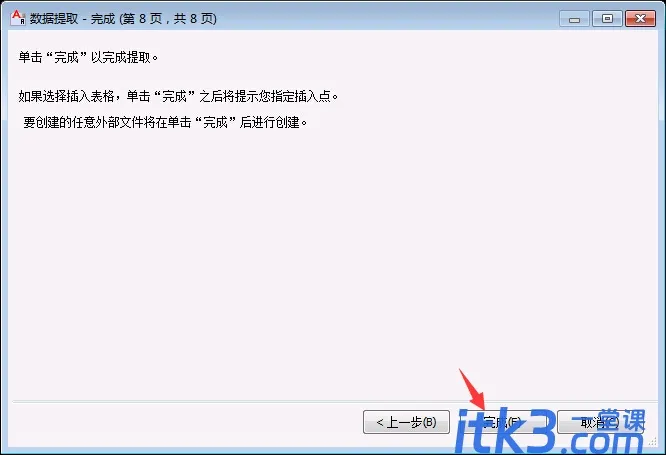

点击完成后,excel表格就生成了。打开.xls文,求和,就得到各图层的面积。如果填充形装变化,只要图名不变,数据文件名不变,数据就会自动更新了。

e824b899a9014c08c81a6e290f7b02087bf4f41d

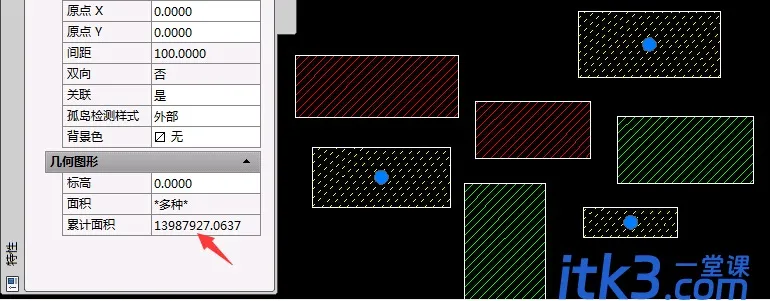

如果填充不是很多,也可以选中后CTRL+1在特性窗口中查看,不过不是所有填充都能查得到,有些边界丢失的填充,可能不会显示面积和。

203fb80e7bec54e73eff5c92bc389b504fc26a2e
