CAD闭合区域面积测量快捷键

  • A+
所属分类:CAD
广告也精彩

浩辰CAD软件中CAD面积求和快捷键是:AREASUM,具体使用步骤如下:

1、启动浩辰CAD,打开图纸文件,在命令行执行AREASUM命令;

2、默认设置下,可以通过单击某闭合区域内的点来求得该区域的面积。此外,还可以输入O并回车,通过选择区域的边界对象来求得区域的面积;

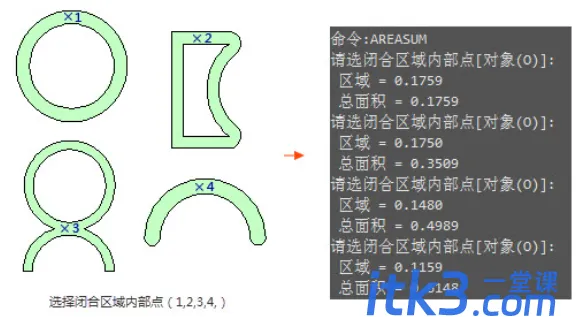

3、可连续选择多个区域,完成区域面积求和计算。在操作过程中,每次选择某个区域后,浩辰CAD会实时显示该区域的面积,以及连续操作的面积累计值。下图为连续对4个区域进行面积求和的结果。

61312269-6afe-418e-a048-4b6c8aee08e1
