CAD怎么设计螺栓? cad螺栓设计方法

cad中想要绘制出精美的螺栓，该怎么绘制呢？下面我们就来看看详细的教程。

1、首先，在辅助线设置当中加在虚线，然后画两条辅助线，最后结果如图所示。

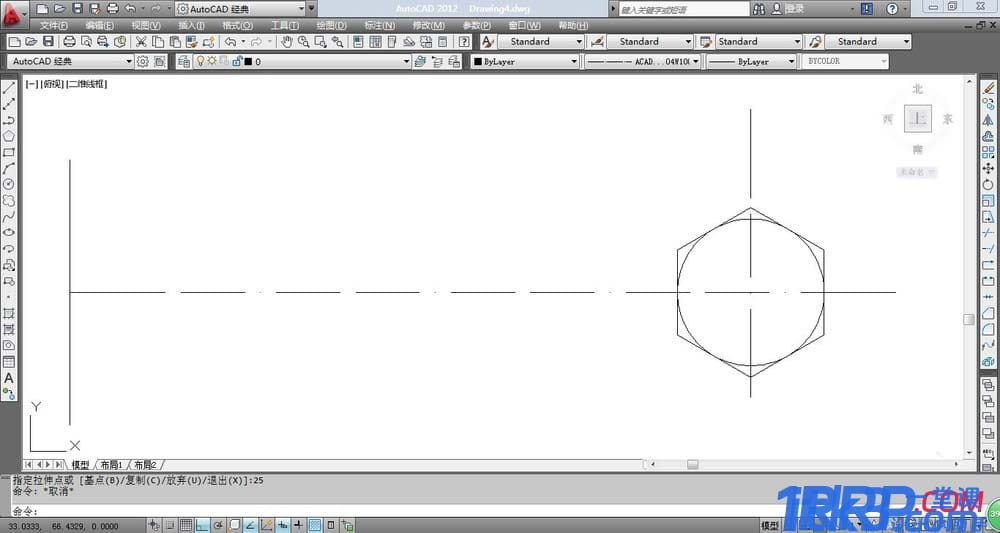

2、输入C快捷键画圆，画一个半径为13.85的圆，以辅助线的交点为圆心，然后在输入POL多边形快捷键，画一个外切与圆的正六边形，最后的结果如图所示。

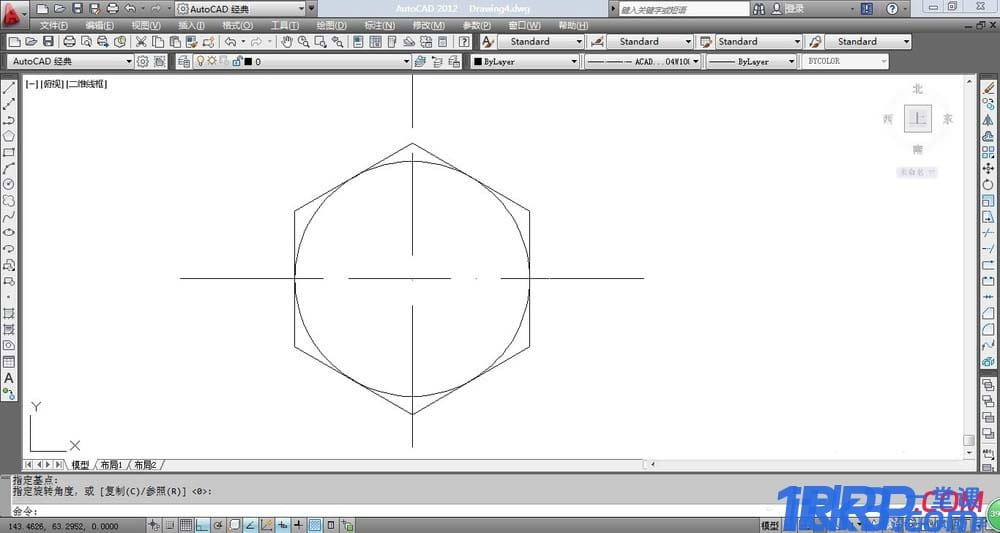

3、在辅助线外画一条直线，以辅助线端点为中点，画直线，最后结果如图所示。

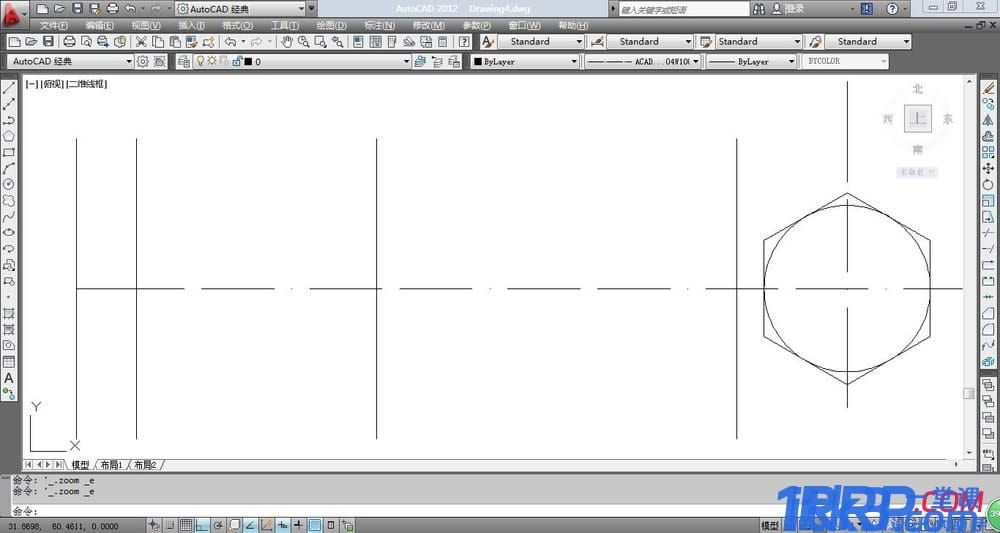

4、输入O快捷键，向右进行偏移，首先偏移10个单位，然后选择刚才偏移得到的直线，再偏移40个单位，在选择刚才偏移得到的直线，再偏移60个单位，最后结果如图所示。

5、将最外面的这条直线的中点和圆心连接起来，然后选择这条直线，输入O快捷键，然后向上和向下各偏移8个单位，然后在捕捉正六边形的两个点向左绘制两条直线，最后结果如图所示。

6、输入TR快捷键，进行修剪，我们可以输入tr后直接按两次空挡键，就可以删除多余的线条，最后的修剪结果如图所示。

以上就是cad绘制螺栓的方法，很简单，希望能帮到大家。
