CAD如何使用缩放及拉伸？

在使用CAD时经常需要绘制图形，当已经提前设定好了它的大小却突然需要改变尺寸呢？下面来讲解一下缩放和拉伸的操作。

以圆为例子讲解缩放：

1.打开中望CAD，在绘制区绘制一个直径为两百的圆。可以通过菜单栏上的绘图以及左侧的工具栏上快捷进行绘制的操作。然后在圆上标注好半径，可在菜单栏上找到标注进行操作。

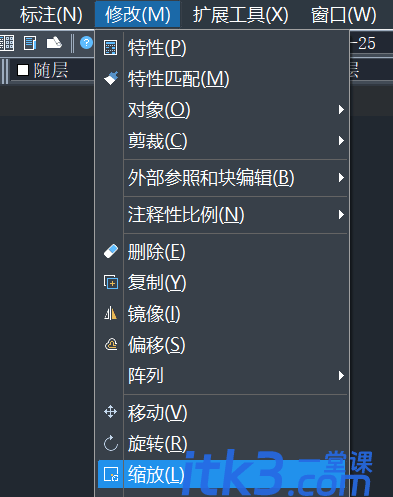

2.在菜单栏上找到修改，下拉找到缩放功能。点击缩放功能后命令行出现选择对象，此时选择先前绘制好的圆。

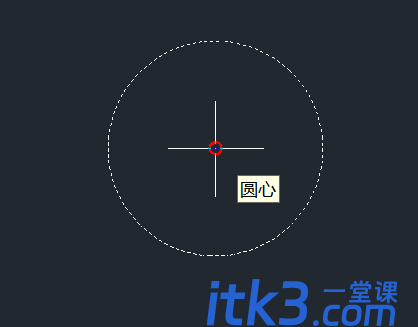

3.回车确定好后命令行提示指定基点，此时指定圆的圆心为基点。

4.回车确定后命令行提示指定缩放比例，此时可以按照自己想要的比例进行缩放。假如填写2即把圆扩大两倍。

5.回车确定后我们就把原来直径200的圆扩大成400的圆了。

拉伸：

1.在菜单栏上找到并单击修改面板 ，然后点击拉伸。

2.根据提示选择选择对象。

交叉窗口必须至少包含一个顶点或端点。输入 c 或单击，从右到左移动定点设备，再次单击指定交叉窗口。

3. 输入位移或者指定基点。

（1）以相对笛卡尔坐标、极坐标、柱坐标或球坐标的形式输入位移。无需包含 @ 符号，因为相对坐标是假设的。提示输入第二位移点时，按回车（Enter）键。

（2）指定移动基点，然后指定第二点（位移点）。

拉伸至少有一个顶点或端点包含在交叉窗口内部的任何对象。完全包含于交叉窗口内部的任何对象被移动（并不进行拉伸）。
