Visio图形的镜像，对称，旋转，翻转是怎么操作的呢？

1.先启动软件，进行工程图设计，这里选择创建部件和组件图，在进行零部件图创作时，经常会遇到对称结构，通过镜像或对称可节约不少时间。

2.这里创建了下图所示工程图，该图由多条线段组成，需要将其组合成一个部件后，进行镜像、对称、旋转等操作，这里介绍镜像的实现。

3.先用框选或ctrl键选择需要组合的线条，选中后，右击鼠标，在菜单中找到形状，然后选择组合，即可将这些线条组合成一个整体。

4.接着在软件上方工具栏位置，右击鼠标，调出工具栏选项，添加“动作”工具栏，使用其中的功能，进行旋转、翻转、改变图层等操作。

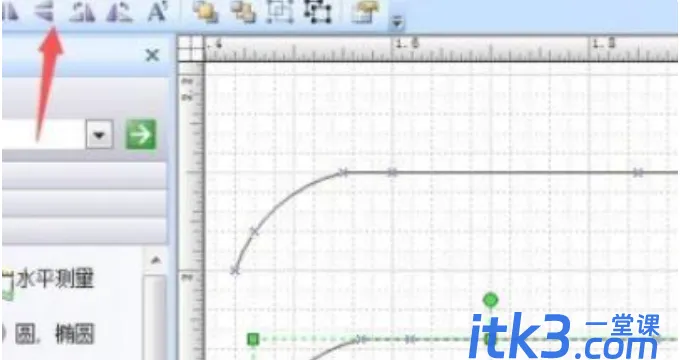

5.这里选中所绘制的图形后，选择箭头所指垂直翻转按钮，效果如下图2，可以看到原图形丢失，但剩下翻转后图形，所以翻转前要进行复制。

6.这里撤销后，先按ctri键拖动原图形，进行了复制，然后对复制后图形进行翻转，最后移动位置，实现了镜像操作。

7.可以看到软件并不直接提供镜像，但可通过左右、垂直等翻转操作实现。接下来还可使用“动作”工具栏中旋转等操作，进行图形处理，达到所需效果。这样如何进行图形操作，介绍完成。
