solidworks2021怎么画固定环? sw沉孔双孔开口型固定环的绘制方法

如何画沉孔双孔开口型固定环？我们可以使用solidworks2021绘制，下面我们就来看看详细的绘制方法。

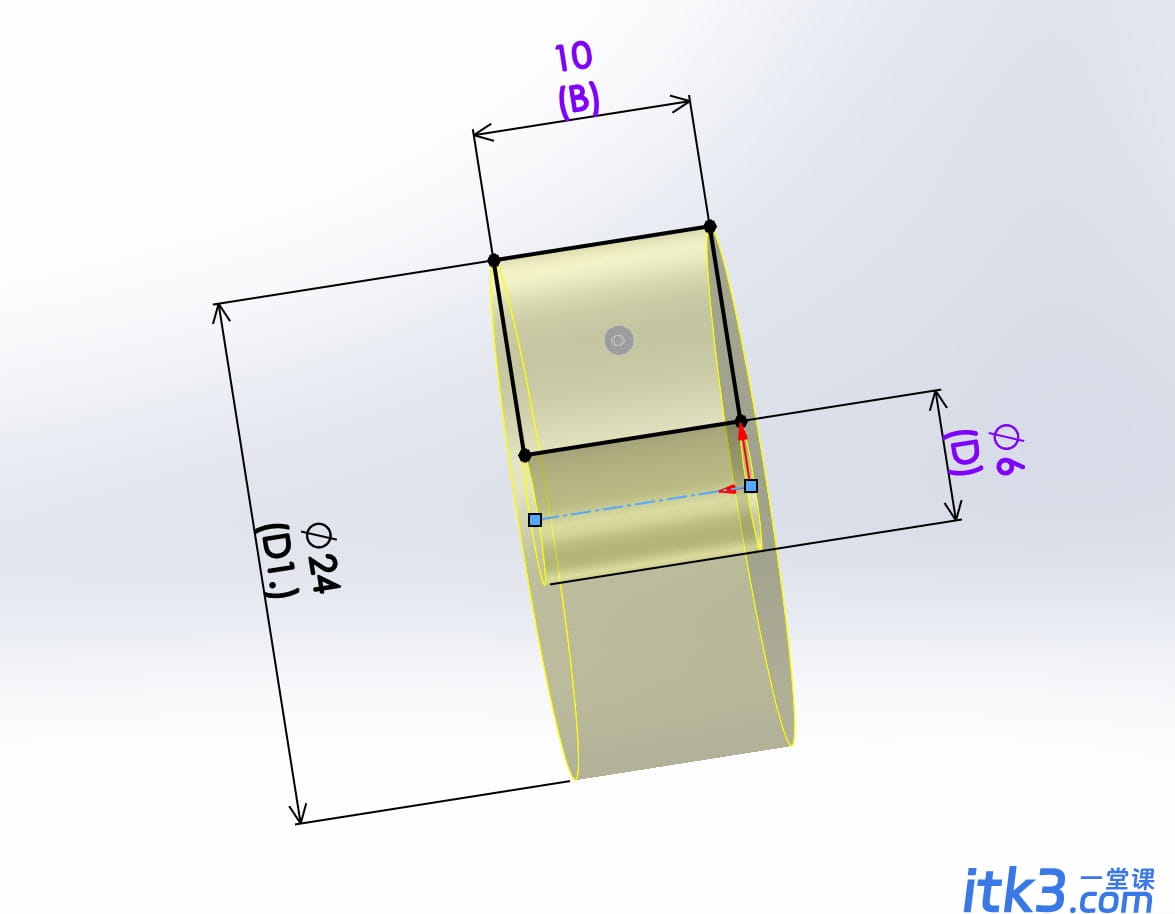

画一个矩形长度为10mm，距离中心轴3mm的距离进行旋转。

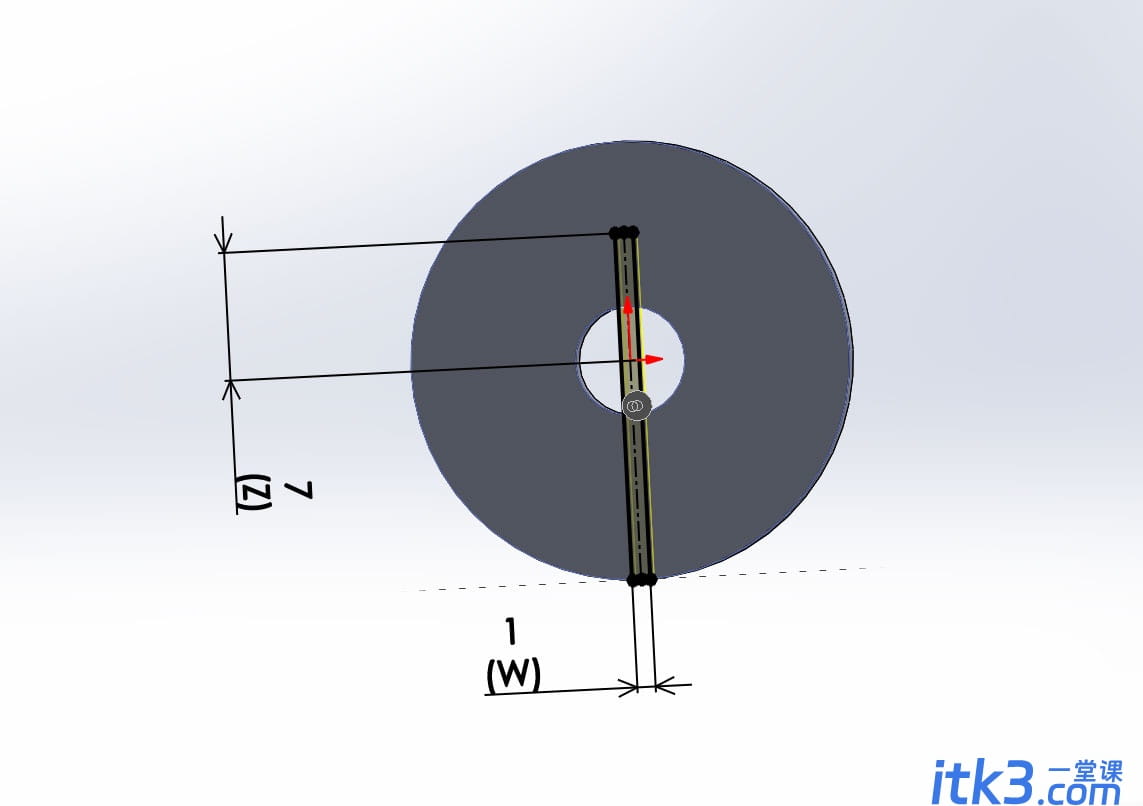

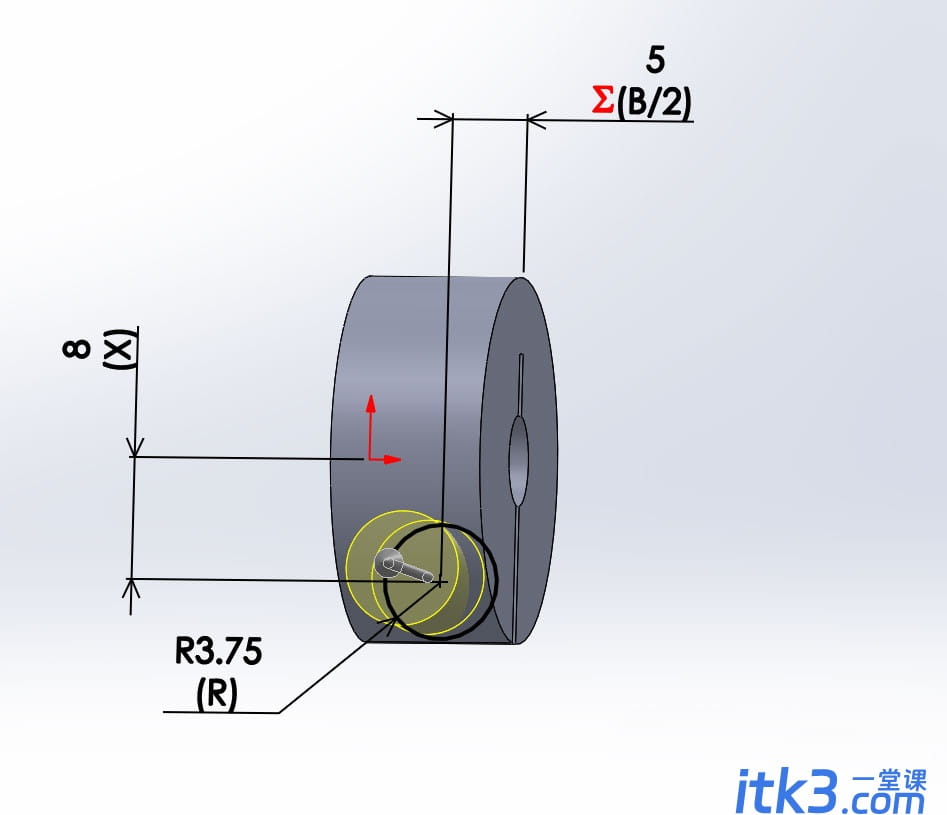

拉伸切除，矩形的宽度1mm，圆的半径为3.75mm，两个多边形，距离为15mm。

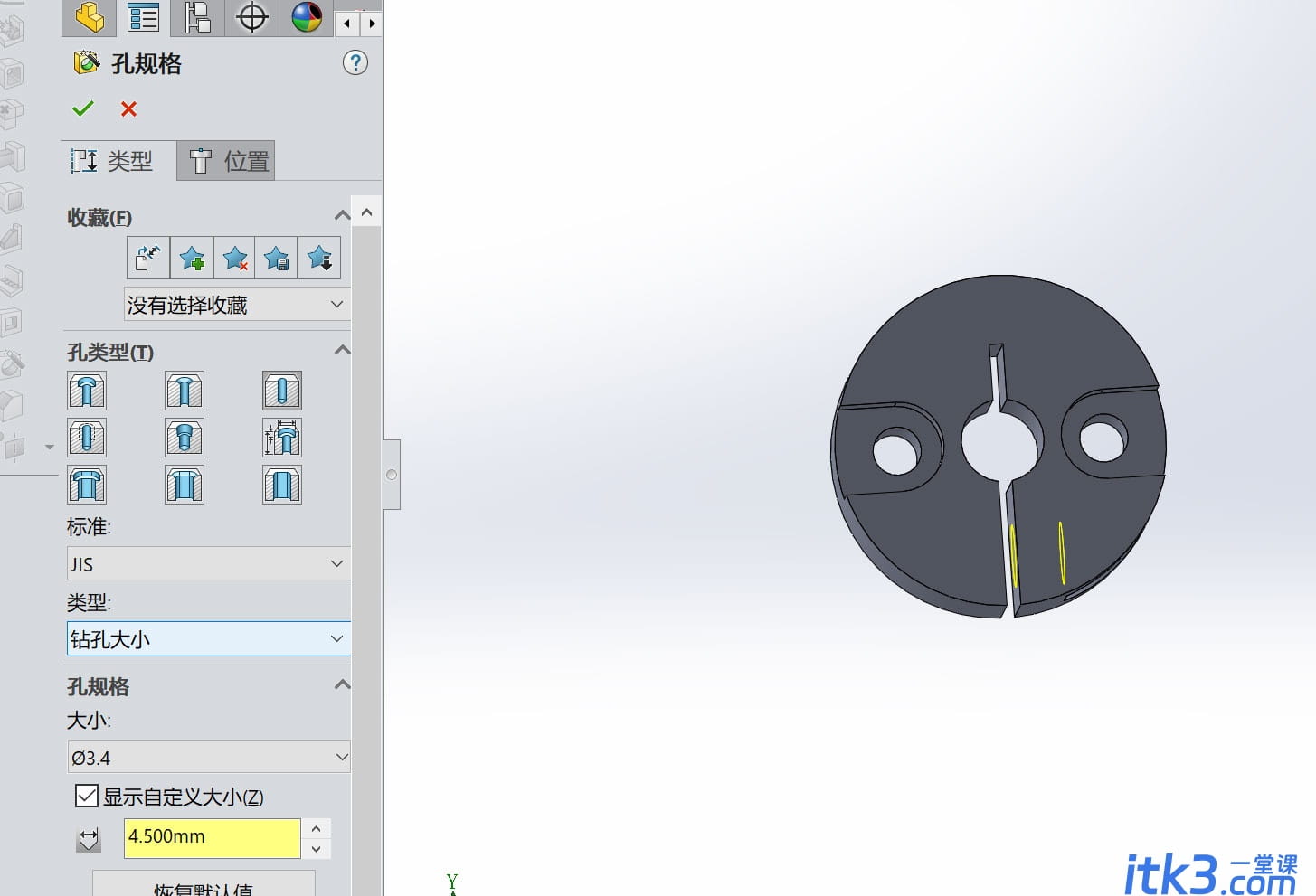

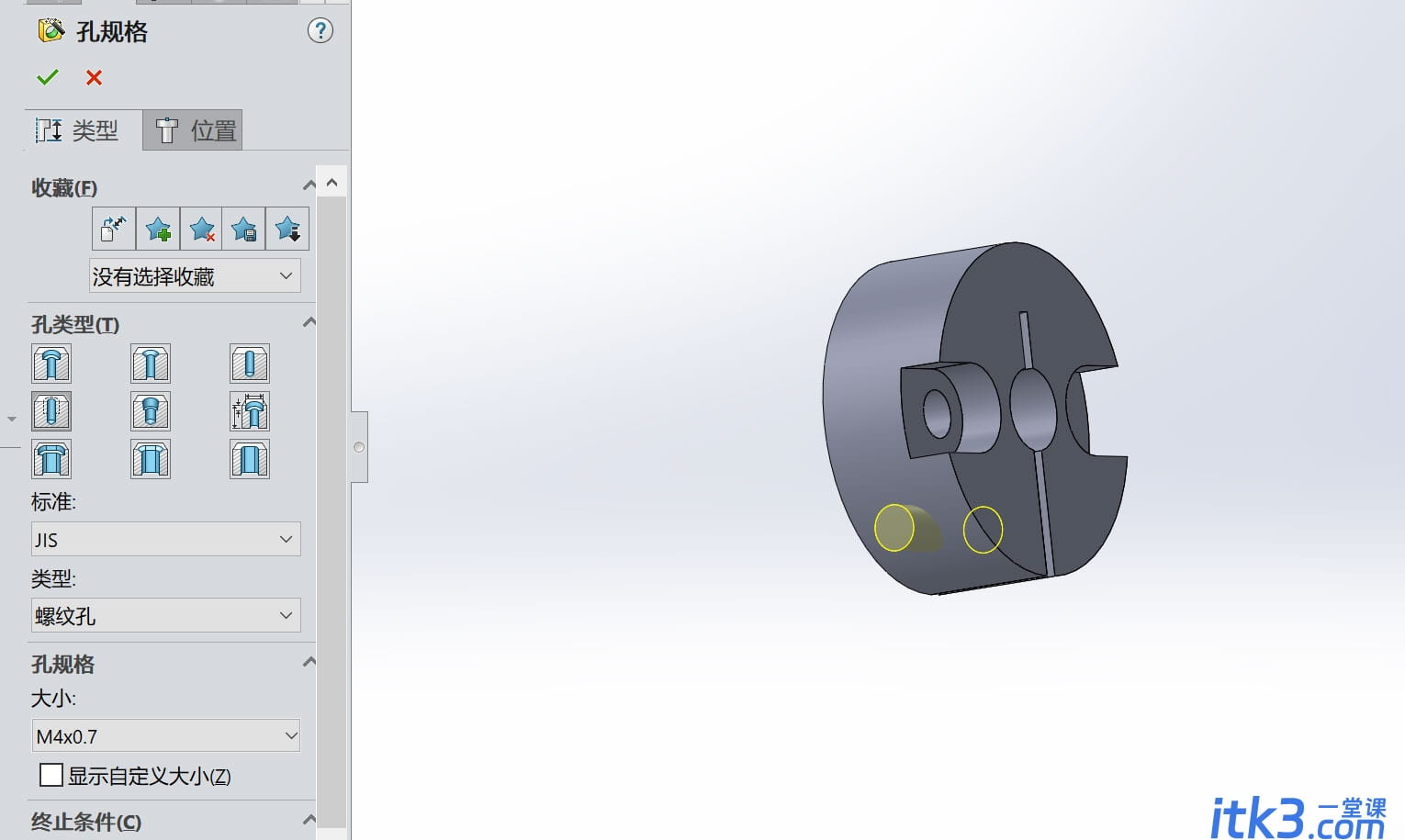

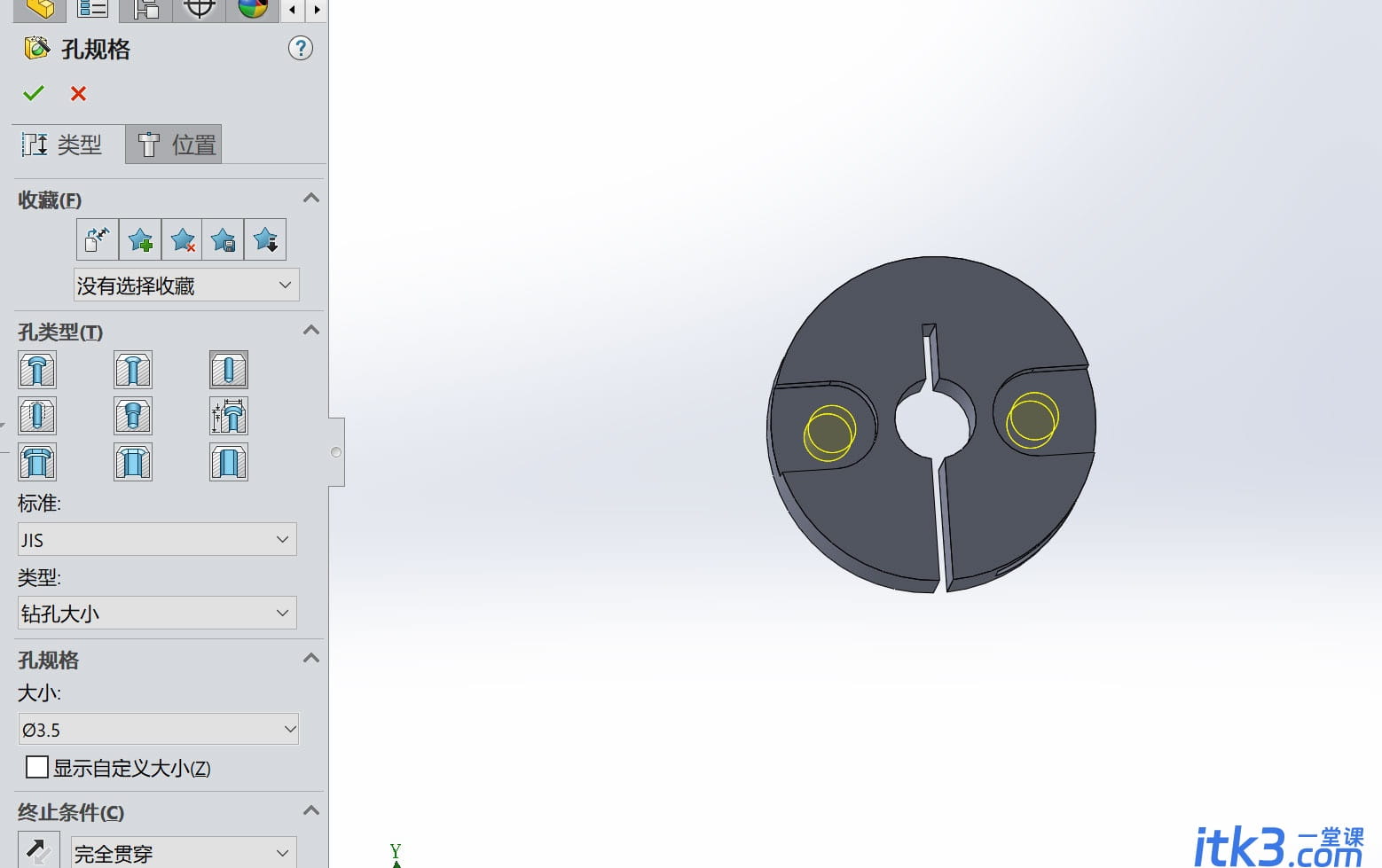

进行孔规格配置，放置两个直径为3.5mm的钻孔，放置一个直径3.4mm的钻孔，放置M4×0.7的螺纹孔。

进行倒角，角度为45°，距离为0.5mm。

以上就是sw沉孔双孔开口型固定环的绘制方法，希望大家喜欢
