天正建筑cad怎么制作建筑阴影？

近日有很多朋友表示还不太清楚怎么用天正建筑cad制作建筑阴影?下面小编就为大家讲解一下天正建筑cad制作建筑阴影的操作方法，希望可以帮助到大家哦。

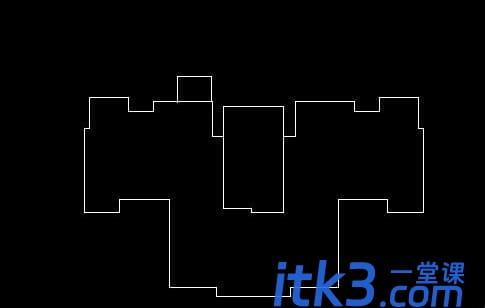

首先，打开天正建筑cad,画一个闭合的多段线。

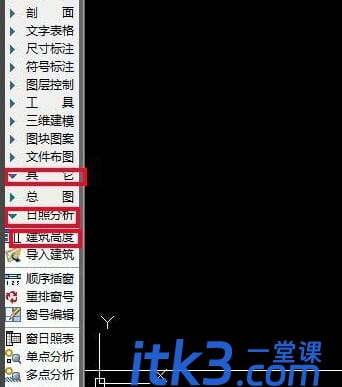

　　在天正工具条，找到其他/日照分析/建筑高度，按照命令提示，选择闭合多段线，给出建筑高度，直接输入数值即可，底板高度一般给0就可以。

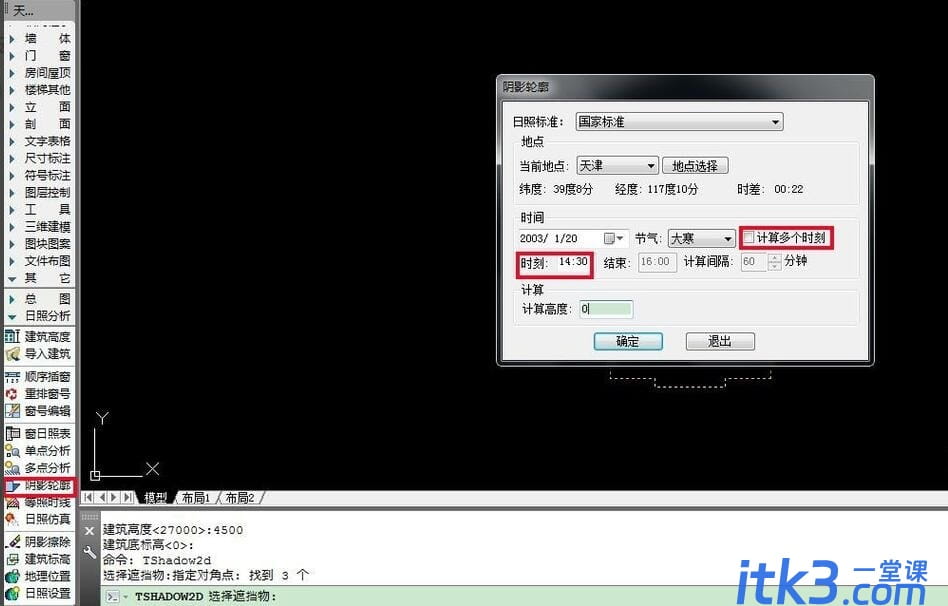

　　选择阴影轮廓，在弹出的菜单中，选择时刻为14:30，这个时间段的日照是最接近45度斜线的，记得不要勾选计算多个时刻。

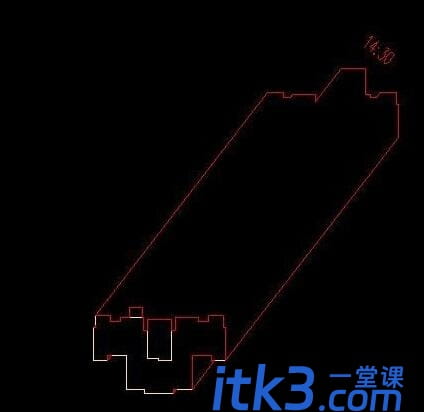

　　点击确定，通过日照的计算，我们就得到如下的阴影轮廓。用炸开命令可以炸开，进行编辑。

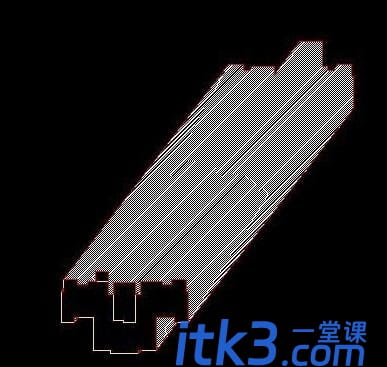

　　用填充命令，快捷命令是H,可以对阴影轮廓进行填充。也可以把闭合的轮廓线导入PS中，进行总图填色。

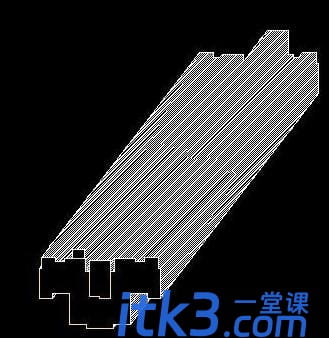

　　把阴影轮廓的边线调整为白色，得到如下的最终效果。

　　注意：多段线闭合，可以用BO命令进行闭合。

以上就是小编讲解的天正建筑cad制作建筑阴影的操作方法，还不太清楚的朋友赶快来看看哦。
