如何使用creo6.0创建可变倒圆角呢?可能有的朋友还不知道，那么下面小编就和大家一起分享creo6.0创建可变倒圆角的方法，有需要的朋友可以来看看哦，希望可以帮助到大家。

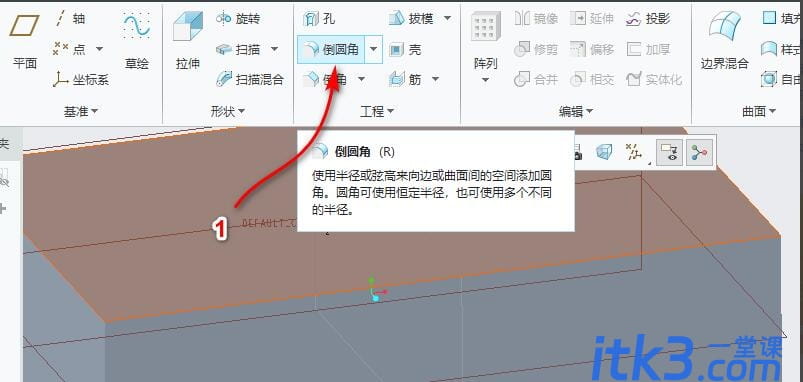

首先，在creo6.0中打开要进行倒圆角操作的图形，然后如下图所示，点击倒圆角工具。

creo6.0怎么创建可变倒圆角？
　　选中要进行倒圆角的边;

creo6.0怎么创建可变倒圆角？

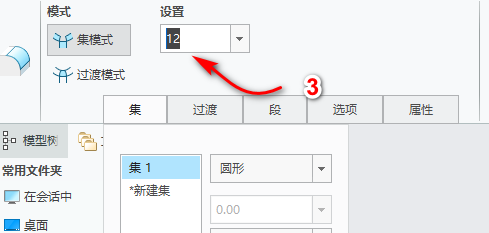

　　如下图所示输入倒圆角数值，截止目前这就是常规的倒圆角操作，那么怎么实现一条边不同半径的倒圆角呢，继续往下看重点。

creo6.0怎么创建可变倒圆角？
　　在如下图所示的圆点位置，长按右键，然后选择“添加半径”。

creo6.0怎么创建可变倒圆角？
　　输入一个半径值。

creo6.0怎么创建可变倒圆角？
　　然后按照步骤4添加一个半径值，如下图所示，6处输入半径值，7处输入半径在曲线上的位置(百分比位置，0.8代表从起始位置开始算线段的80%长度位置)。

creo6.0怎么创建可变倒圆角？
　　重复上面步骤继续进行半径添加操作。

creo6.0怎么创建可变倒圆角？

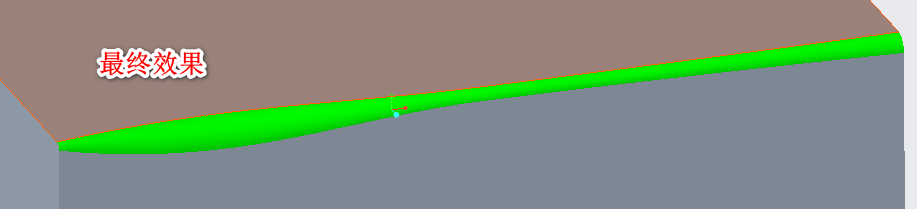

　　最终效果如下图所示，这样可变半径的倒圆角就创建完成了。

creo6.0怎么创建可变倒圆角？
　　以上就是小编分享的creo6.0创建可变倒圆角的方法，还不会的朋友可以来学习一下哦。
