设置CATIA自发性钣金模块，很多朋友都疑惑为什么CATIA自发性钣金模块命令都是灰色的，让很多想自学的朋友无从下手
1、打开CATIA
2、点击左上角开始-机械设计-自发性钣金设计

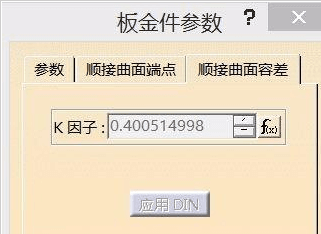

3、找到钣金参数命令并点击

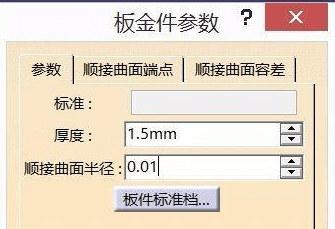

4、设置所需的板料参数（包括板厚及顺接半径）这两个参数以及后边一个顺接曲面容差很重要关系到展开料的准确性
5、点击顺接曲面容差

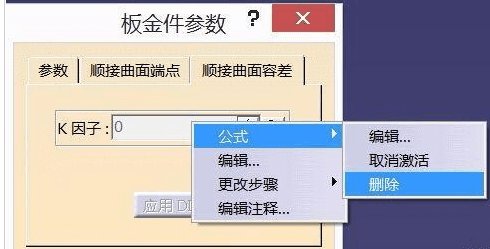

6、删除默认参数
7、手动输入和板材相对应的容差值我选用的是1.5板材所以是0.214（这个是我们的经验值）输入完成后点击确定

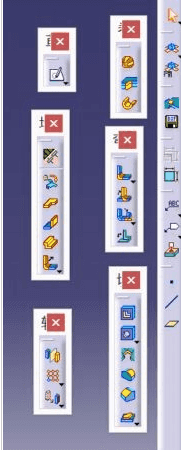

8、现在可以看到所有命令都激活了
9、我常用板料容差值
板厚 顺接半径 顺接容差
1.5 0.01 0.214
1.2 0.01 0.2145
3.0 0.01 0.213
4.0 0.01 0.1698
以上均为经验值不一定具有通用性
注意事项：设置板料厚度、顺接曲面半径、顺接曲面容差。
