如何利用solidworks画斜齿轮的螺旋线？

首先确定斜齿轮的各参数，如齿数、模数、压力角、齿轮厚、螺旋角，在solidworks中最好用一插件Gear Trax软件，如下图

或用CAXA软件中的齿轮模块，并把其转到AutoCAD中

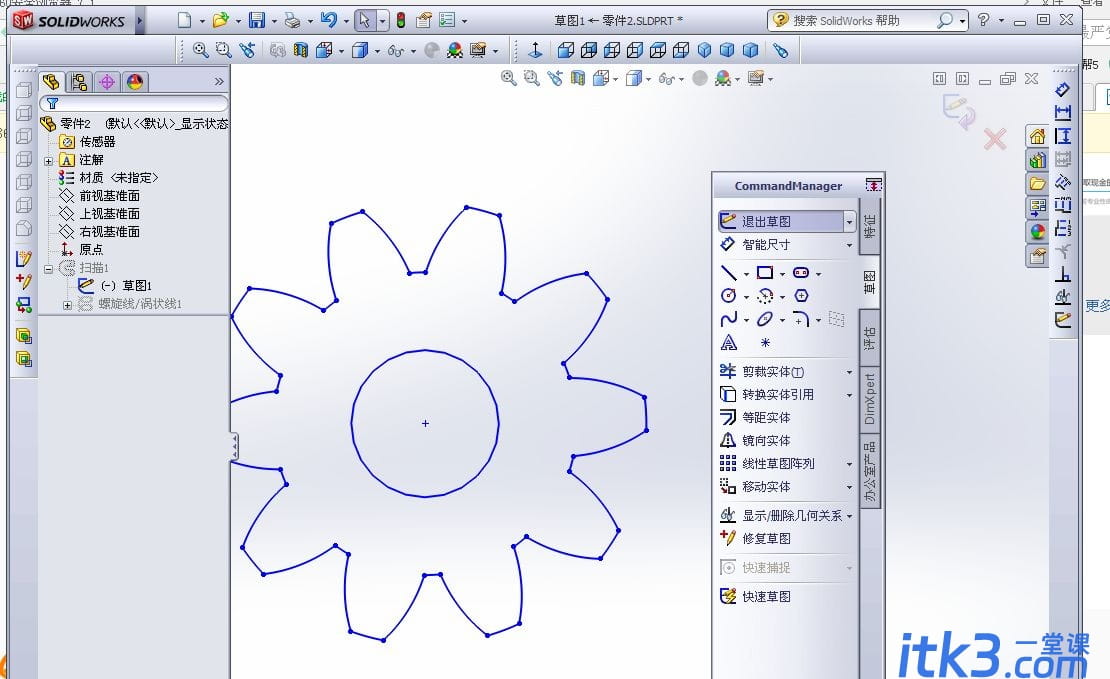

再用Solidworks草图打开它

并再作一草图作一圆，与齿轮同心，其直径等于齿轮的分度圆直径(等于模数乘齿数)，并以其为参照，通过菜单----插入------曲线------螺旋线作出螺旋线。螺旋线的参数需要通过计算，可按三角公式，SIN(螺旋角)=螺距/(分度直径×3.1416)关系进行计算。(为简单，查先按一螺距高绘螺旋线，最后可用切除方法，把其切到要求的齿轮厚度)

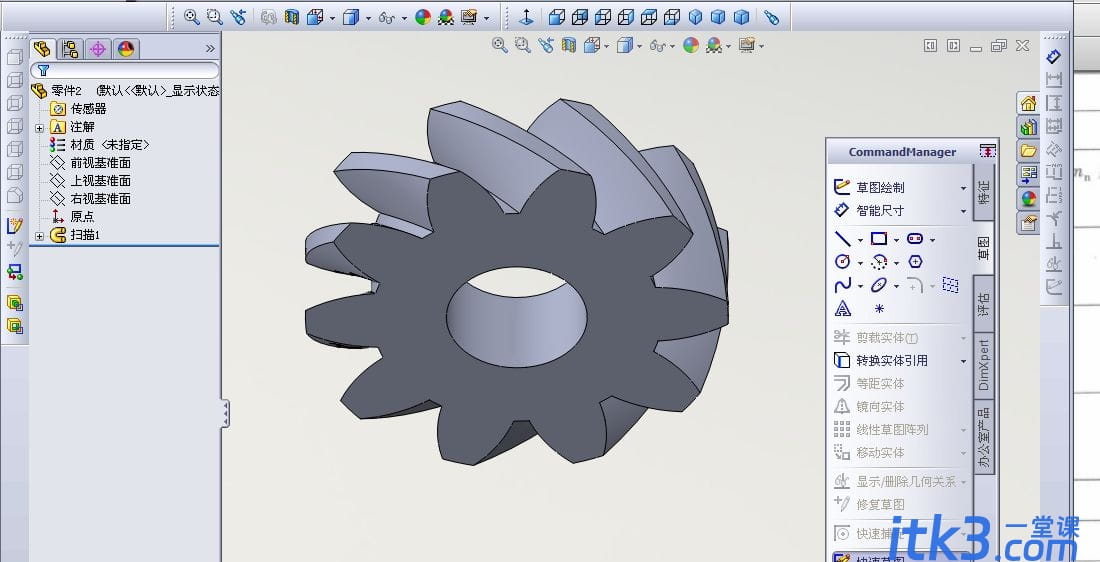

以齿轮齿形草图为草图，以螺旋线为路径，进行特征扫描

这样用螺旋线的方法，完成斜齿轮的绘制
