对于这两种模型的互转一共分为三种类型,不同的类型将会在下文中为大家进行详细的介绍。

第一种:在ug里面画了一个装配模型图

注意下图中的模型只是单纯的画在模型里面,所以是3个单独的模型而不是一个完整的结构。这种模型在solidwork中也叫焊合件。

0113111936864

我们选中这个模型,然后点击左上角的打开并且选择导出将整个模型全部进行导出。

0113112005980

打开solidworks并且将刚刚进行导出的模型给打开到软件中。

0113112033898

接着我们再solidworks中可以看到3个装配部件,我们在进行保存的时候就可以看到一个提示框提示我们“必须保存零部件文档”

0113112102486

0113112112545

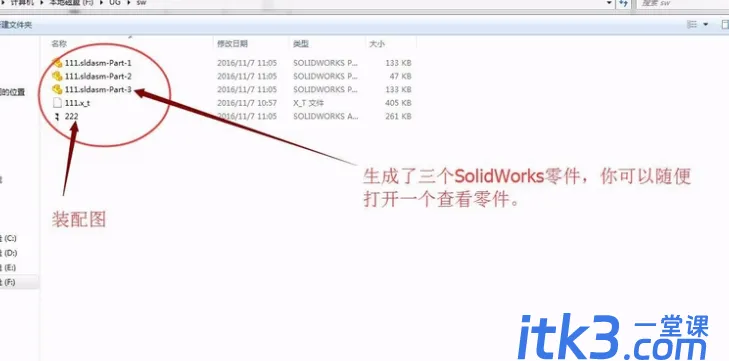

在这个对话框选择“全部保存”后你就可以在保存的地方看到单个的部件模型了。

0113112126332
