solidworks装配体怎样标注尺寸

solidworks装配体怎样标注尺寸

1-首先打开你的装配体，选择其中一个零件打开；

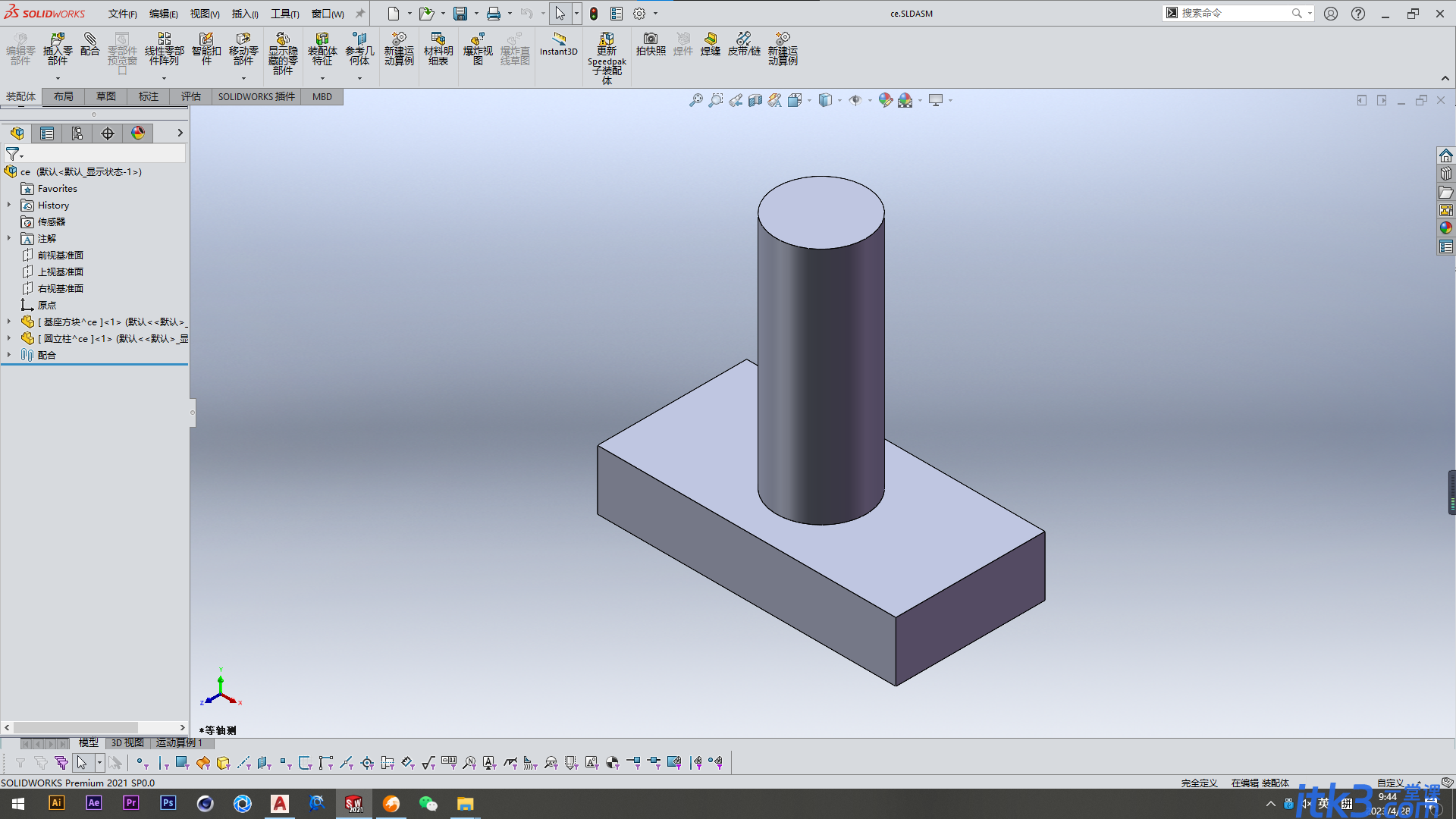

打开装配体

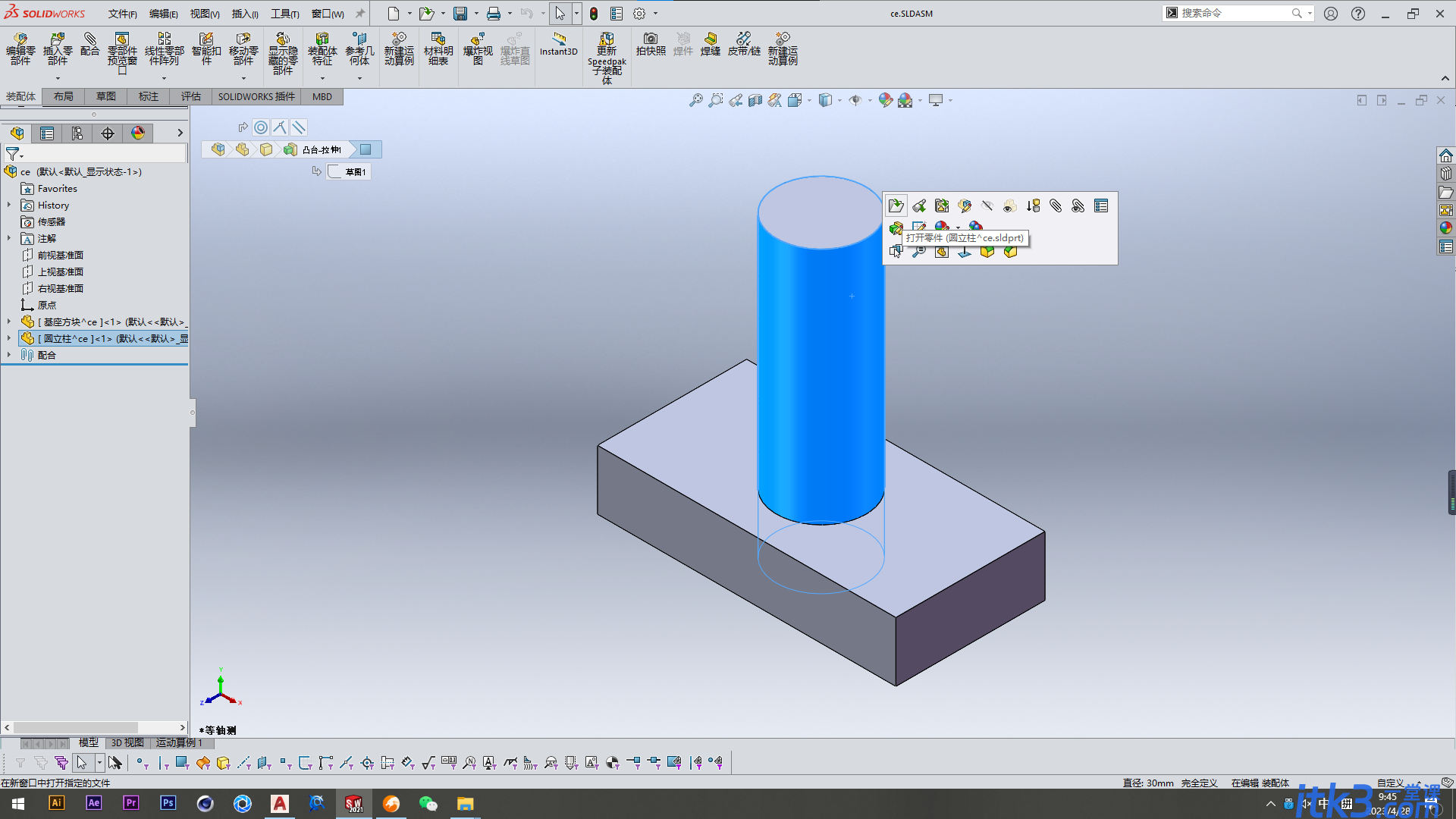

打开零件

2-依次点击“文件-属性”，弹出详细属性窗口，滚动条拉到最下边，输入尺寸及数值；

输入尺寸和数值

3-确定后保存文件，其余零件同样操作；

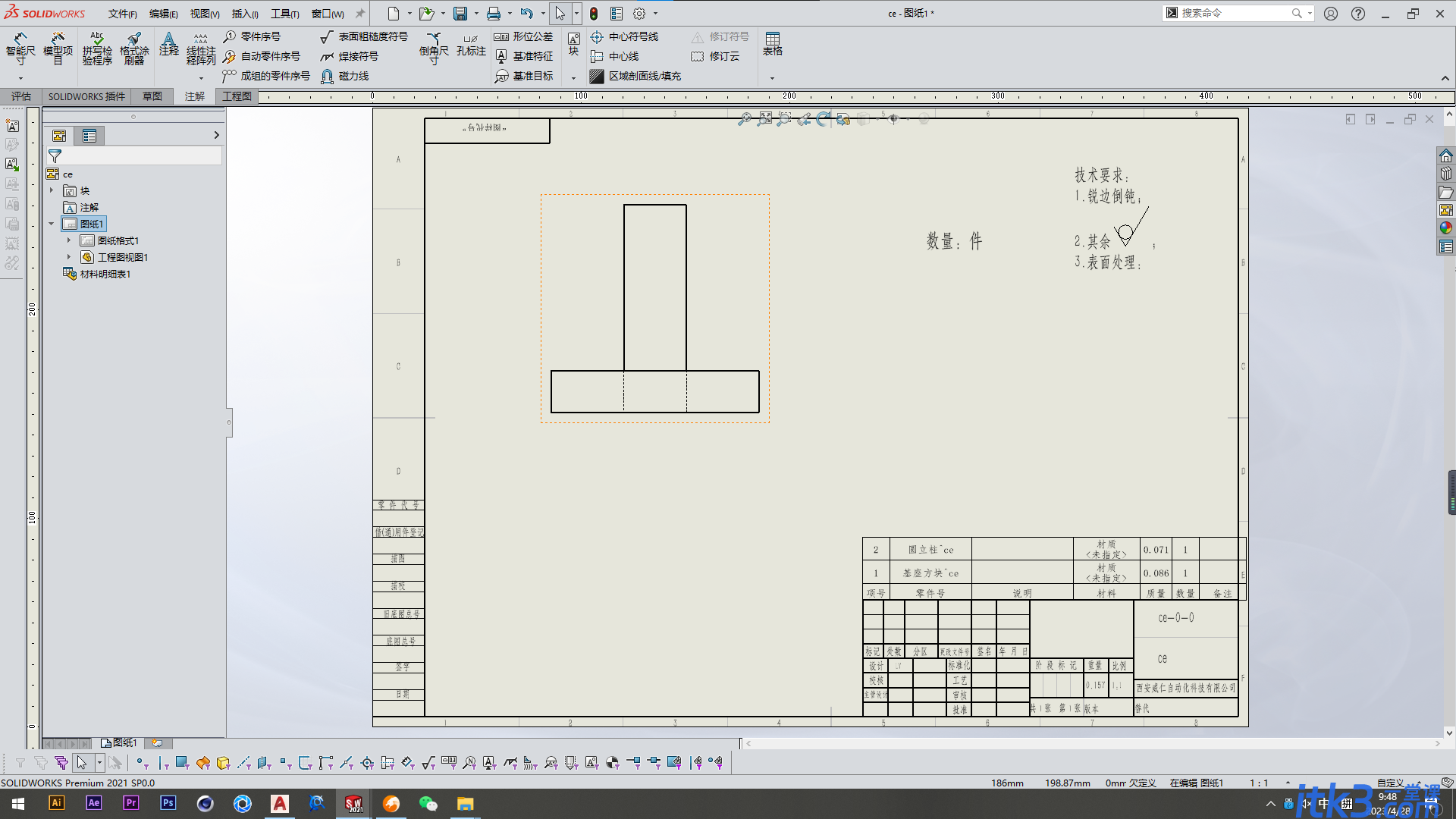

4-新建装配体工程图，拖入视图后插入明细表；

插入明细表

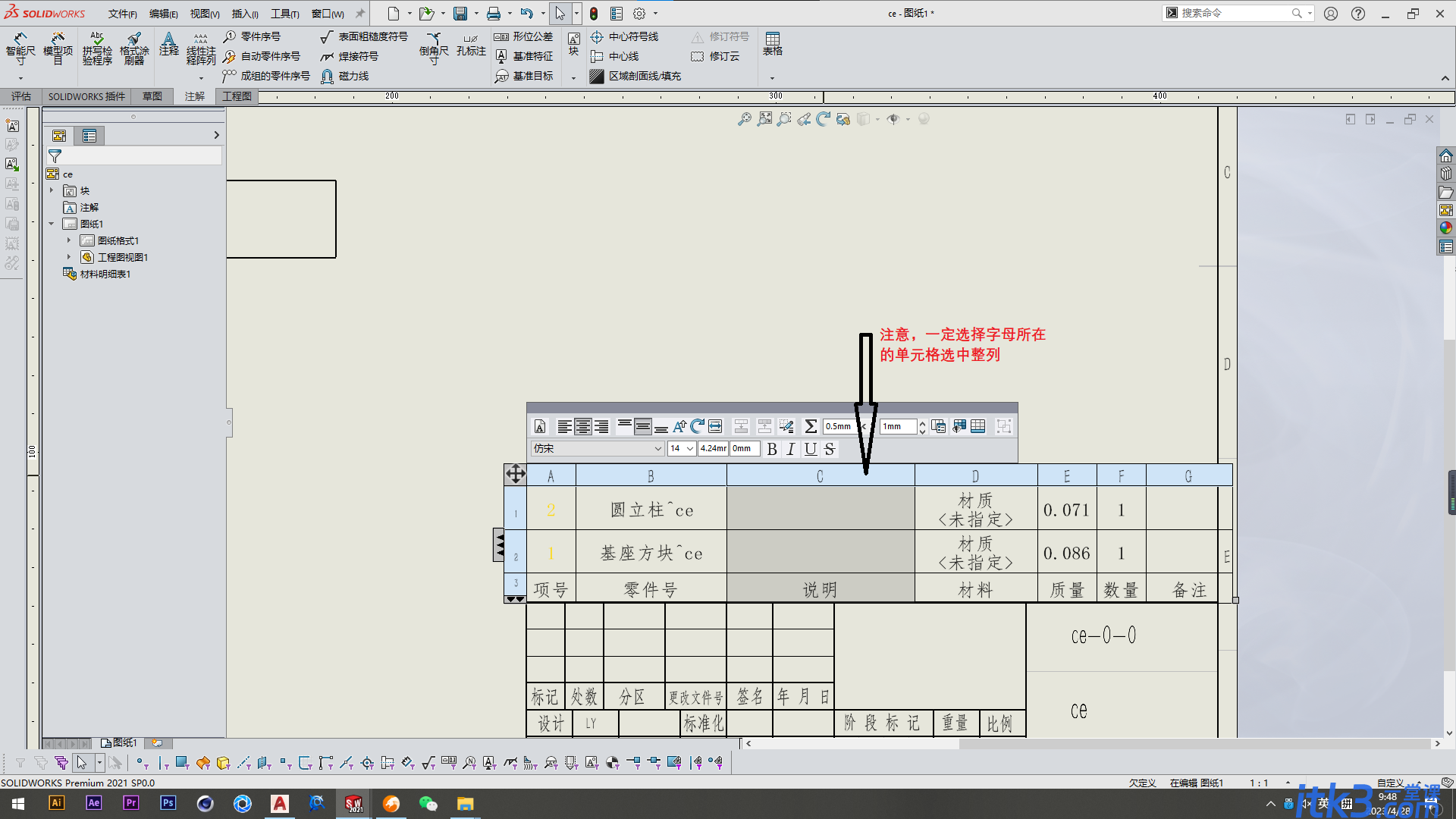

5-选择你想要插入尺寸的一列，注意一定要点击字母所在的单元格；

选择一列

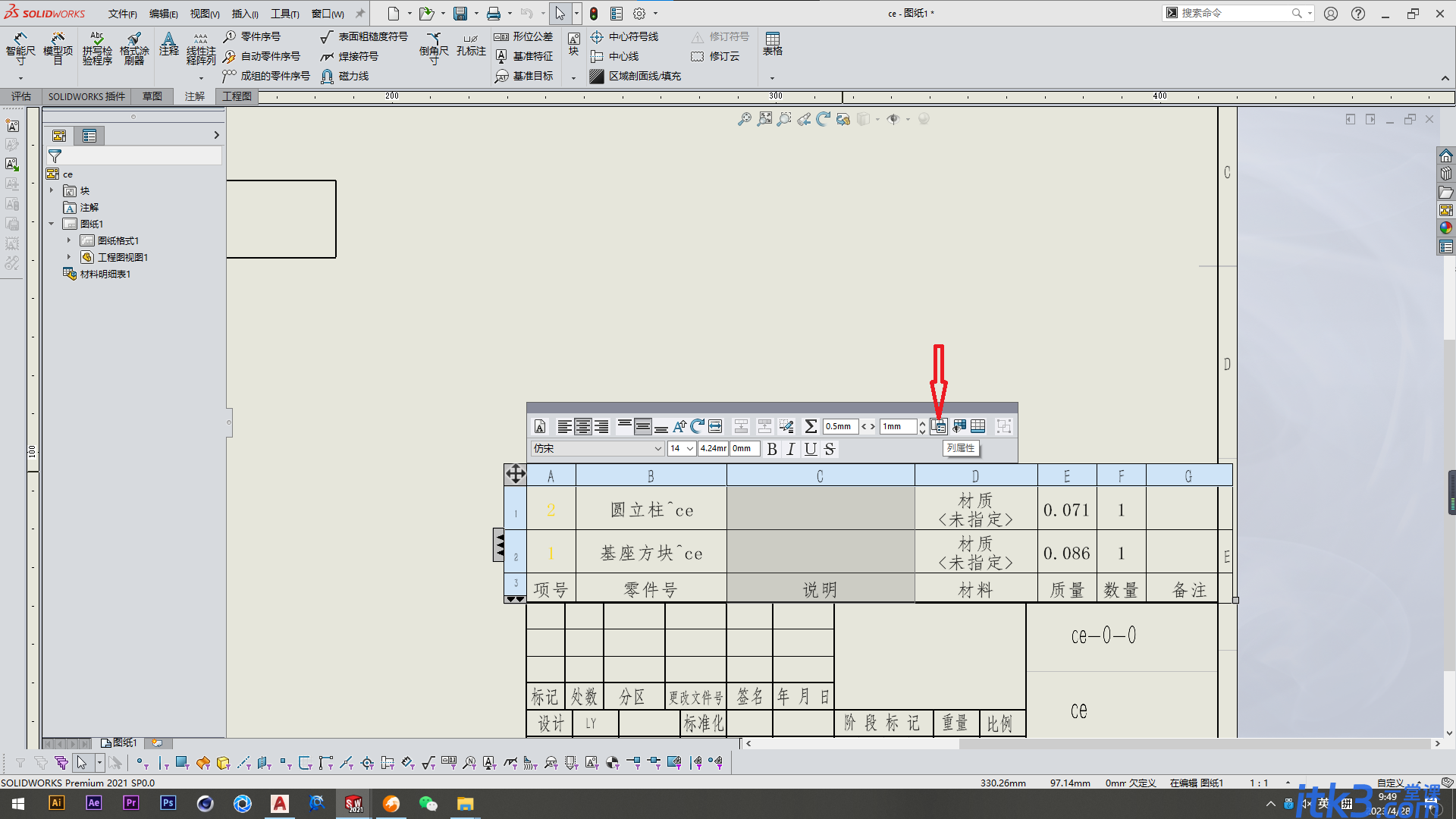

6-在弹出的属性框中点击列属性；

点击列属性

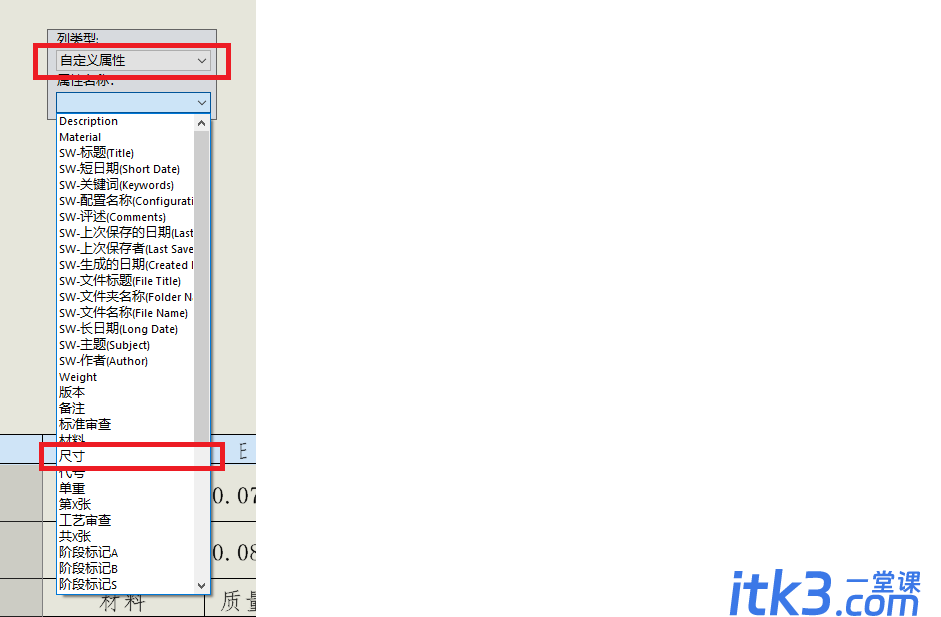

7-在“自定义属性”中展开下方的“属性名称”，在列表中选择刚刚添加的“尺寸”条目；

选择尺寸条目

8-在明细表中生成尺寸完成；

尺寸生成完成

9-如果在已有的装配体工程图中修改，则根据你的需要插入新列，然后重复第5步到第8步。
