Easyfuns是浩鹰工作室生产的功能强大的cad插件。该软件采用cadvisuallisp编程,主要实现cad表转移excel/批量统计、面积、长度/lisp等功能,操作方便直观。Easyfuns包括多个cad功能,主要包括:cad表格(分散)导致Excel表格、多个对象面积计算、多个对象长度计算、复杂的cad内容查询定位(查询对象可以是文本或块)、合格对象(包括多个对象统计)、面积生成等功能。

下载地址

weinxin
输入密码查看加密内容:

微信关注本站公众号回复“关键字”获取密码

1651917313844158

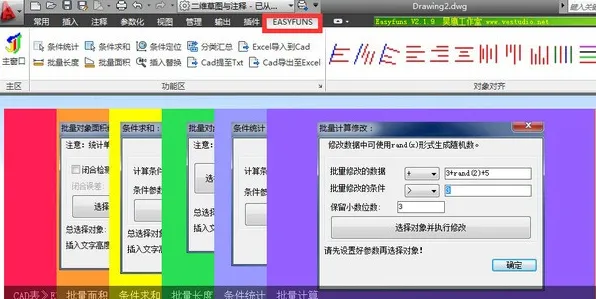

Easyfuns v2.3.0.4功能介绍:

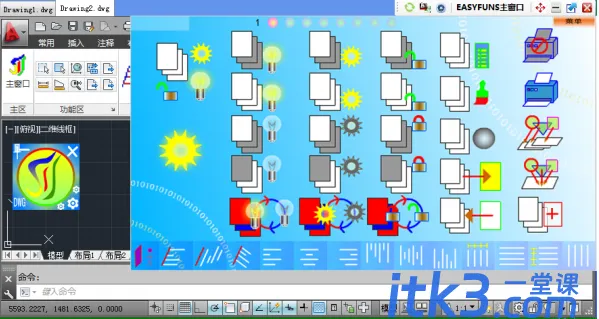

1.全面升级主操作界面。

2.增加顶部工具条,包括打开文档导航条(左)和综合功能区(右)

3.增加左右双窗工作界面,可单双窗切换,方便同时操作cad和excel/wps。

EXCEL(WPS)散导出CAD:

新版本的表格功能全面升级。该功能可导出cad中的分散表格,可处理合并单元格式、对齐模式和cad中的特殊字符。电子表格中可真实显示钢筋级别符号,加强表格边框,处理上下标记样式,处理单元格列宽度和行高。

5.EXCEL(WPS)表格导入CAD

将选定区域内的excel表格内容导入cad,根据电子表格中的单元格合并样式进行处理,处理对齐方式,处理上下标记样式。

6.对象可见性控制:可以控制特定对象的可见性。

7.文字合并:合并所选文字,并具有单行、多行文字转换功能。

8.文字转线:将所选文字转换为线条。

9.CAD导出TXT:将图形中的文本内容提取到TXT文件。

文本编辑:可以编辑块中的文本(无需进入块编辑状态),其他cad文本也可以编辑,可以修改颜色、层、宽度、角度、风格。添加特殊符号。

10.图层控制:

图层可操作26种,部分如下:选择关闭、锁定、冻结、关闭打印;选择显示、解锁、解冻、打开打印;全部打开。全部解锁。全部解冻。全部打开打印;反向关闭。锁定。冻结;反向关闭。锁定。冻结;根据对象进行图层分离。图层合并。

11.标注画线:绘制多段线,并按设置格式在每段线上标注长度,可控制文字样式、图层、线型等。

12.批量偏移:偏移多个选择对象。

13.群单打断:对所选对象进行群体断开。

14.非等比缩放:根据设定的设定的x方向和y方向的比例独立缩放。

15.填充找边:根据现有填充图案重新生成边线。

16.炸多块:分解多块对象。

17.炸块中块:炸开块中包含的块(可多层包含)。

18.炸属性块:炸开所含属性块,并保留属性值内容。

19.块中删除:不进入块编辑状态,从块中删除对象。

20.块中复制:不进入块编辑状态,从块中复制选择对象到块外。

21.添加到块中:不进入块编辑状态,将块外的对象添加到块中,其位置不变。

22.从EXCEL/WPS表生成CAD线:在Cad中生成二维或三维多段线。

23.条件统计:对符合条件的文字进行统计。

24.条件求和:符合条件的文字求和。

25.批量长度:汇总直线、多段线、样线、圆弧等长度。

26.批量面积:总结封闭或未封闭图形的面积。

27.分类汇总:所选内容(文字,包括块文字、天正文字、天正门窗)可按条件分类汇总,结果列表显示并插入CAD文件。

28.自定功能:您可以将常用的难记命令放在这里,方便功能。新版本中的自定功能可以是外部加载lsp.fas的CAD程序,也可以是exe格式的windows程序。

29.XY坐标归位:还原移动和旋转图形的坐标位置。

30.面积生成:可连续测量cad中的封闭或非封闭线框的面积,并将S=面积m2添加到cad中的任何位置。

31.多功能计算器:可从CAD图形中提取数字、面积、长度。

32.VE插入替换:对所选内容统一添加文本内容(可以是开头、结尾或全部更换)。

33.条件复制:按条件从整个图形中移动或复制图形对象。

34.批量计算:批量+-*/一个数选择内容。

35.条件定位:缩放符合条件的对象。

36.梁原位标记分离器:将线条和文字在一层中的原位标记分离到其他指定层。

37.提取绝对坐标:将选定线段的绝对坐标提取到Excel表格。

38.提取相对坐标:将选定线段的相对坐标提取到Excel表格。

39.颜色修改器:一键将选定对象包括块中对象的颜色设置为指定颜色。

40.粉碎对象:将选定的对象分解成最小的线段,包括文字一起转换成线条。

41.重叠检测:检查图形对象中是否有重叠部位,并进行缩放定位。

42.序号生成:按指定起始号一次生成。

43.文件管理:您可以查看和打开最近打开的文档,设置常用文档,查看dwg文件的信息,查看哪个版本的cad保存的CAD文件。

44.排列对齐:可对所选对象进行按线、左、右、上、下对齐,x向、y向、x向定距、y向定距分散。

45.分类求和:可根据条件要求对所选文字进行分类求和,导出Excel表格。

1651917323829658

Easyfuns v2.3.0.4特色:


添加替换:添加文本内容(可以是开头、结尾或全部替换)。

批量偏移:偏移多个选择对象。

标准统计:对符合标准的文本进行统计。

条件加:符合条件的文本加。

成批长度:总结直线、多段线、样线、圆弧等长度。

批量区域:已关闭或未关闭图形的区域总结。

条件移动:根据条件从整个图形中移动或复制图形对象。

CableExportTXT:从图形中提取文本内容到txt文件。
