sw怎么画螺纹？solidworks螺纹画法

SW画螺纹的操作方法：

（1）装饰线螺纹

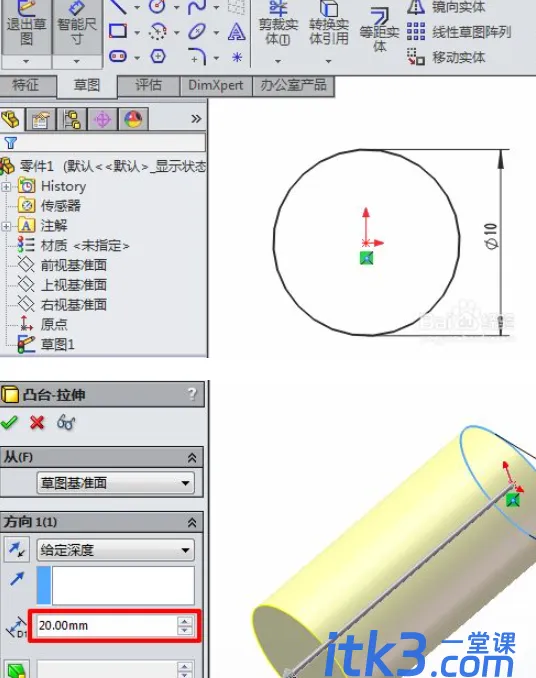

螺纹被切割在圆柱体的外表面或孔的内表面。这里我将使用外部线程作为例子，内部线程是相同的方法。首先画一个直径为10mm，长度为20mm的圆柱体。

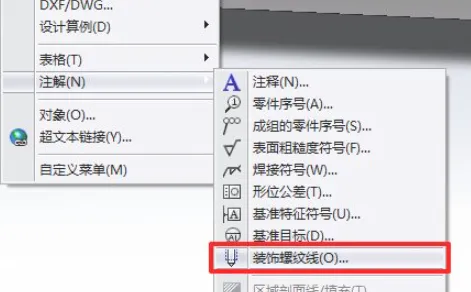

软件上部菜单栏上点“插入”—“标注”—“装饰线”，然后选择圆柱形端面的圆边线，即可生成装饰线。左侧根圈直径设置为9mm，如下图所示。确认并画出装饰线。

（2）真实螺纹

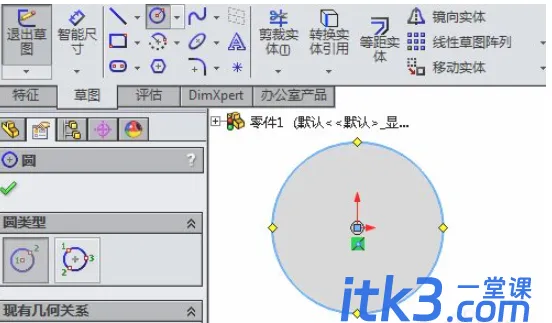

如果你想画真正的线，你需要先“插入”-“曲线”-“螺旋”。然后选择圆柱体的一端，按Ctrl+8使其面向屏幕，然后绘制一个直径为10mm的圆，与圆柱体的端圆重合。如果确定，螺旋线预览将出现，参数设置将出现在左边。

参数设置如图所示。在这里,我设置间距为1.5毫米,反向检查,把数量15(也可以设置在汽缸内),并开始角度为0°(注意最好使的起始位置基准平面螺旋,以方便下面的切口部分的草图)。确认一下，拿到螺旋线。

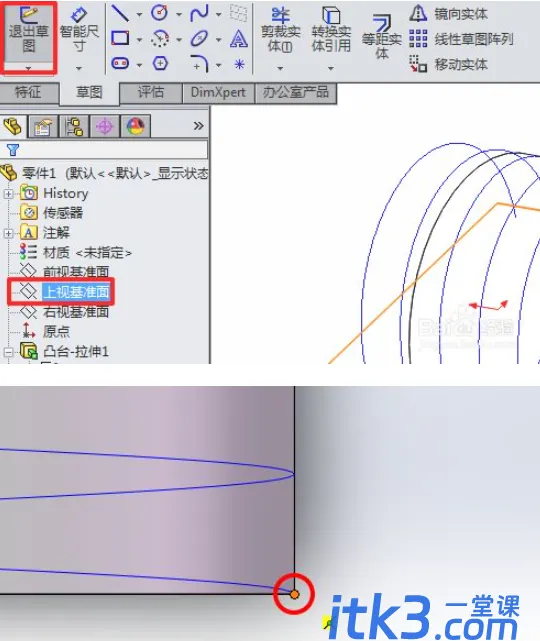

将螺旋的起始角度设置为0°后，起始位置为“上基准面”，点击“草图”(下图为“退出草图”，因为已经开始草图)，选择“上基准面”，按Ctrl+8使其面向屏幕，如图3所示绘制草图(草图的顶部点与螺旋的开始点重合，当鼠标移动到螺旋的开始点上时，一个小点会亮起来，如图2所示)。

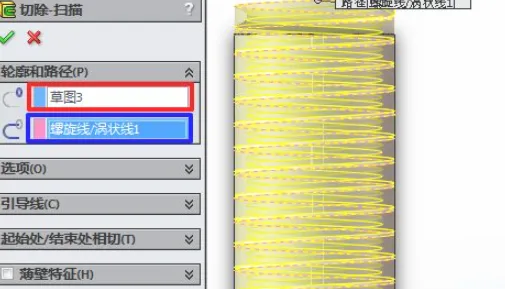

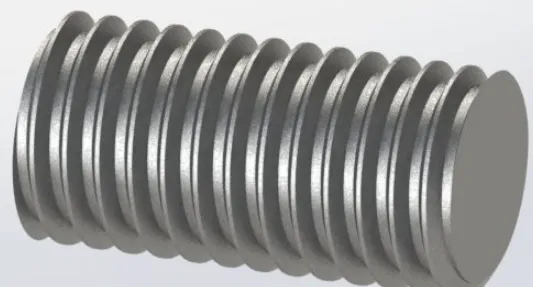

选择“扫描扫描切除”工具，选择素描的梯形为“轮廓”，螺旋为“路径”来切割螺纹。效果如下所示。留到最后再说。
