SolidWorks是集建模装配、焊件钣金、模具制造、运动仿真、工程图、管道布线等模块化于一体设计系统程序,具有自带的标准零件库、国标型材库等能快速导入使用,无需额外建模,使用非常方便。想学习SolidWorks的小伙伴可以来和设计学徒自学网小编了解一下。

SolIDWorks绘制花朵的教程

6802478269510203365

1、绘制草图,为花瓣的建模做准备。

1742155834406893916

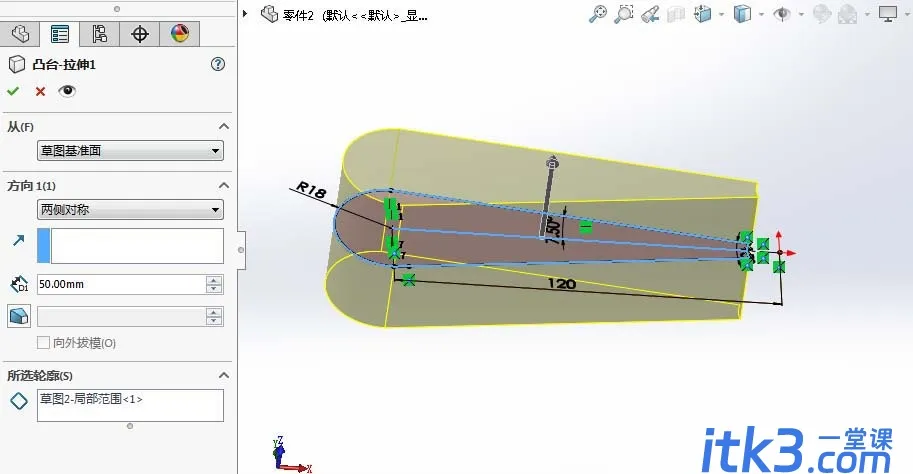

2、使用拉伸命令,得到花瓣的一个粗糙模型。

5967905168599023322

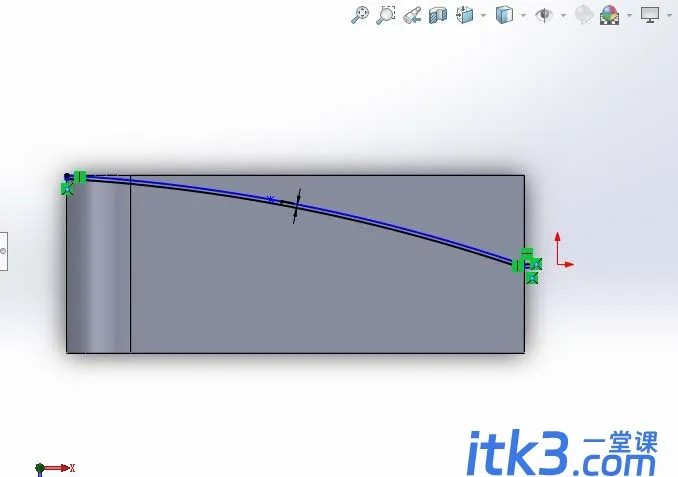

3、绘制如下草图,为花瓣模型的精加工做准备。

7878464673100133834

4、使用拉伸切除命令,注意这里选择了反侧切除,也是就仅仅保留草图轮廓内的实体。

5359290250145885986

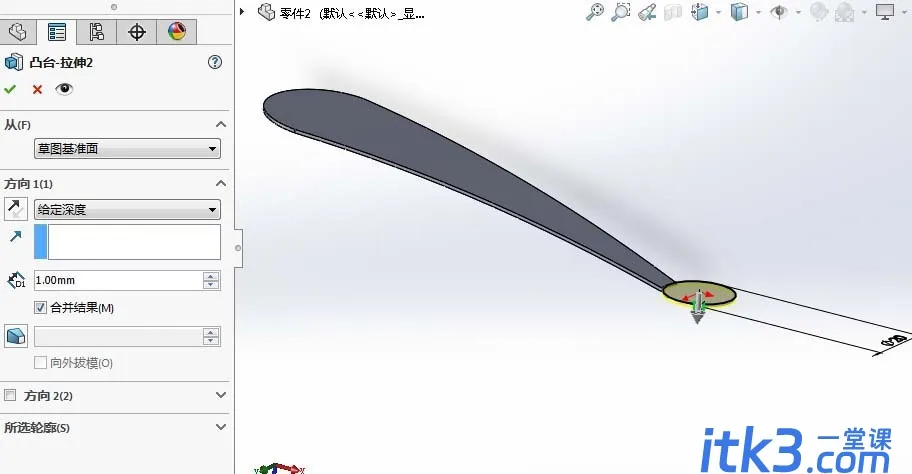

5、使用拉伸凸台的命令,对花朵的中心部分建模。

1466159452785239329

6、使用实体圆周阵列命令,得到其余的花瓣模型。

7519943804991893844

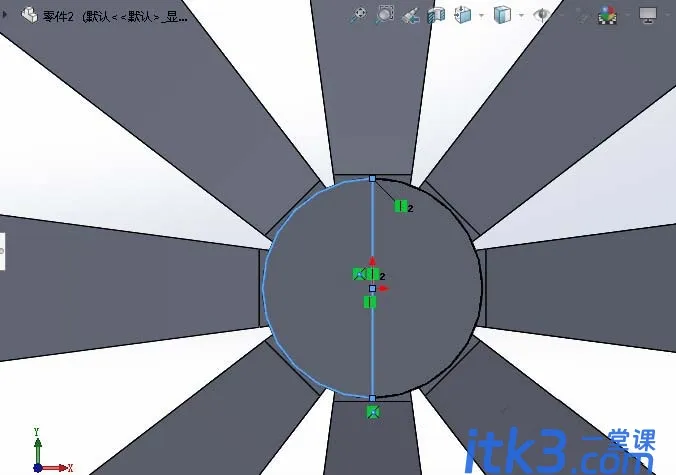

7、绘制如下草图,准备对花朵中心进行修饰。

3036098684303698225

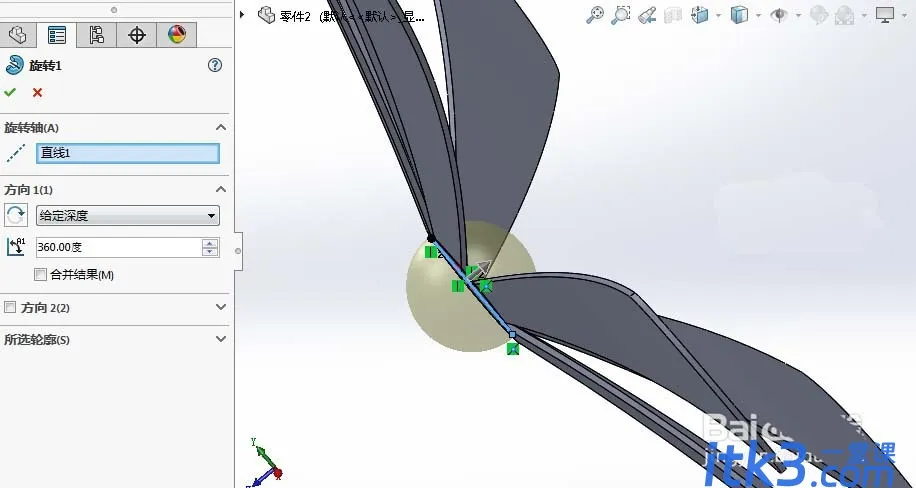

8、使用旋转凸台命令,从而实现对花朵中心部位的精修饰。

2393984667131941937

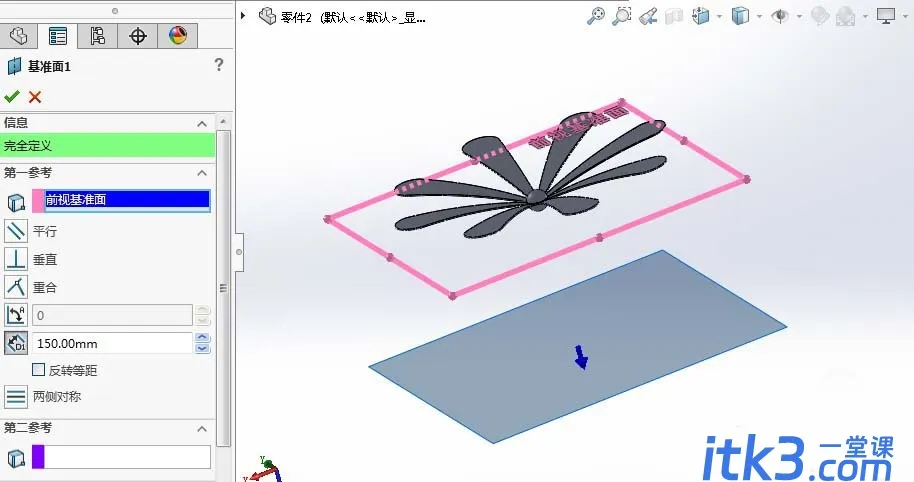

9、建立如下的基准面,准备绘制花梗的草图。

1057543927893482345

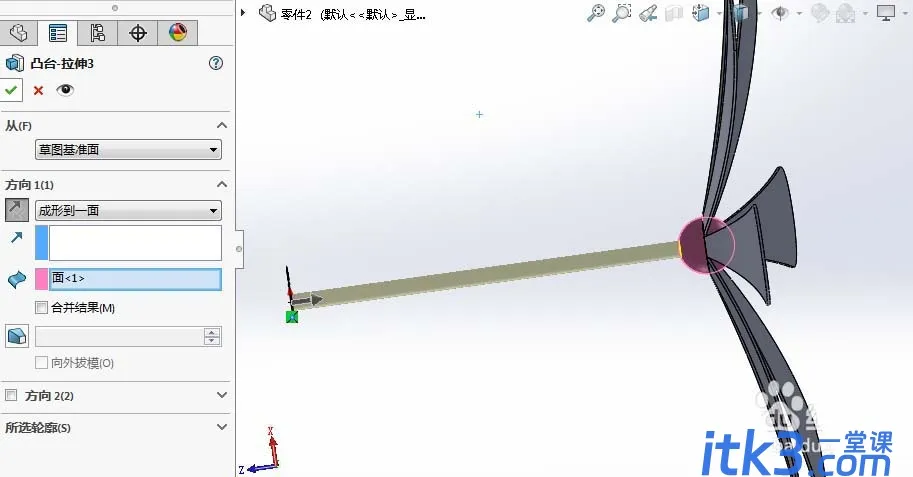

10、使用拉伸凸台命令,花梗建模成功。花朵的基本模型完成了。

5816933431160450516

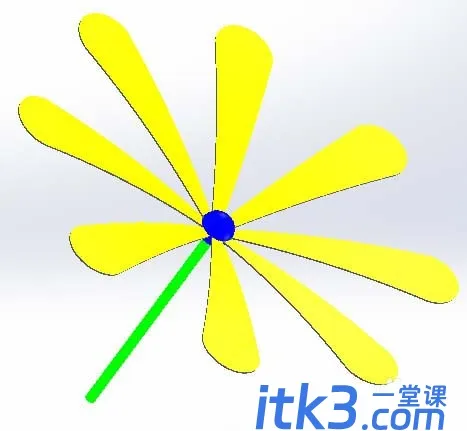

11、对花朵进行上色处理,得到如下最终模型。

3231153917820737830

以上就是SolidWorks绘制三维立体的花朵的教程,希望大家喜欢,请继续关注设计学徒自学网。
