在cad中,不知道各位小伙伴们是否注意到“十字光标”的存在--十字光标是为了显示坐标轴的方向,同样也是我们作图时的一个根本依据,整死有了十字光标的帮助,我们才可以绘画出工整的图形图案。但是有时小伙伴会发现自己的十字光标倾斜了,这就导致大家无法很好的作图了。那么,为了帮助小伙伴们解决这样的问题,小编今天便为大家介绍一下cad十字光标倾斜的解决方法。(本文将以2010版cad为例)

1,光标倾斜的第一种情况--视图问题,视图被切换成了轴测视图,可以通过观察左下角光标是否显示x、y、z三轴来判断。如果是这种情况,解决方法为将点视图-三维视图改为俯视视图。如图所示

16327956188005

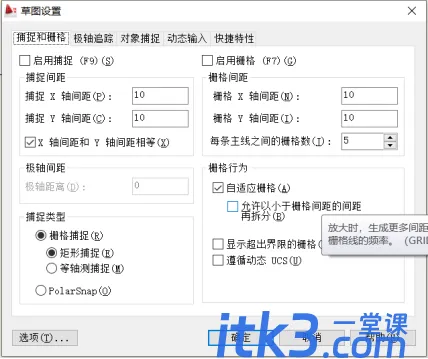

2,光标倾斜的第二种情况--设置了等轴测捕捉,这个时候点击f5会切换十字光标方向。这种情况可以通过在轴测捕捉里找到等轴测捕捉并取消。如图所示。

16327956212959

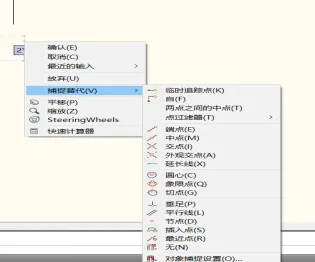

(等轴测捕捉可以通过点击右键,找到捕捉代替,再找到对象捕捉设置里找到。)

16327956319029

光标倾斜的基本解决方案便如上面所述。部分操作可能会因版本不同而有所差异。Cad的相关操作问题还有很多,小编也会不断帮助大家解决一些小问题。当然,这一切的基础是大家自己的努力,唯有如此,才能真正大家的cad水平。
