CAD布局1:50比例怎么调?

  • A+
所属分类:CAD
广告也精彩

CAD布局1:50比例怎么调?快来看下操作方法吧。

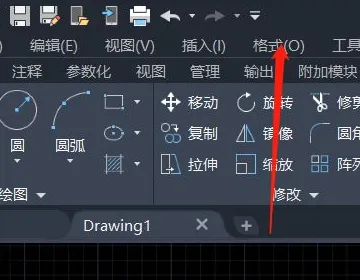

1、首先在电脑中打开autocad,点击菜单栏的格式按钮。

060828381f30e92489cb71a15e086e061d95f737

2、弹出下拉对话框,点击标注样式。

10dfa9ec8a13632723822fa3838fa0ec08fac737

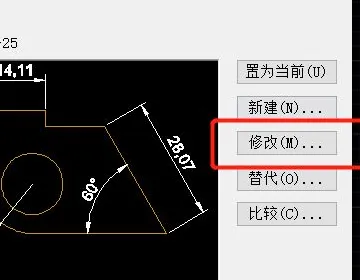

3、打开标注样式管理器对话框,点击修改按钮。

472309f790529822265cd453c5ca7bcb0a46d437

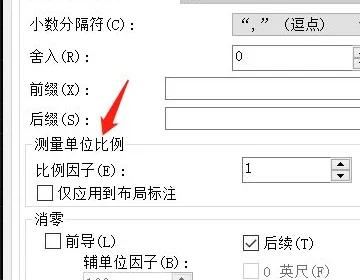

4、弹出修改标注样式IOS-25对话框,点击菜单栏的住单位。

eaf81a4c510fd9f9b378b8f9372dd42a2834a437

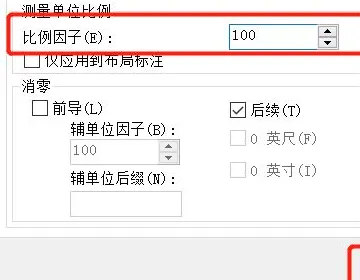

5、最后将下方测量单位比例调整成要选择的比列,比如50或者100,点击确定即可。

c75c10385343fbf2cb434bb3a27eca8065388f37
