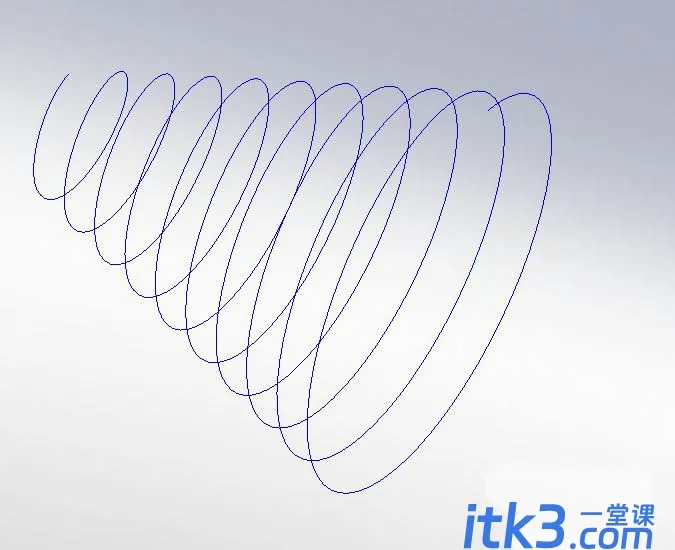

螺旋线就像日常生活中看到的弹簧一样,一圈一圈的螺旋上升,绘制过程需要先绘制一个圆来作为基准,再通过设置一些参数来确定螺旋线的形状,下面我们就来看看solidworks画螺旋线的技巧。

2021042911021585

2021042911021586

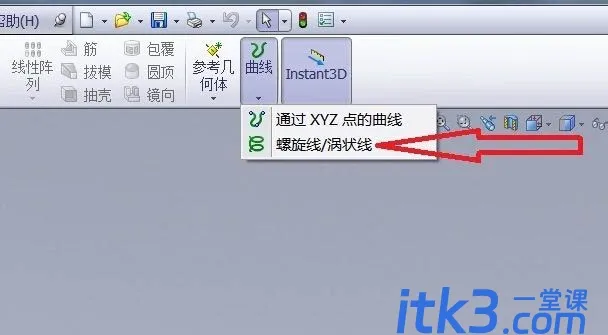

找到螺旋线命令,如图所示

2021042911021587

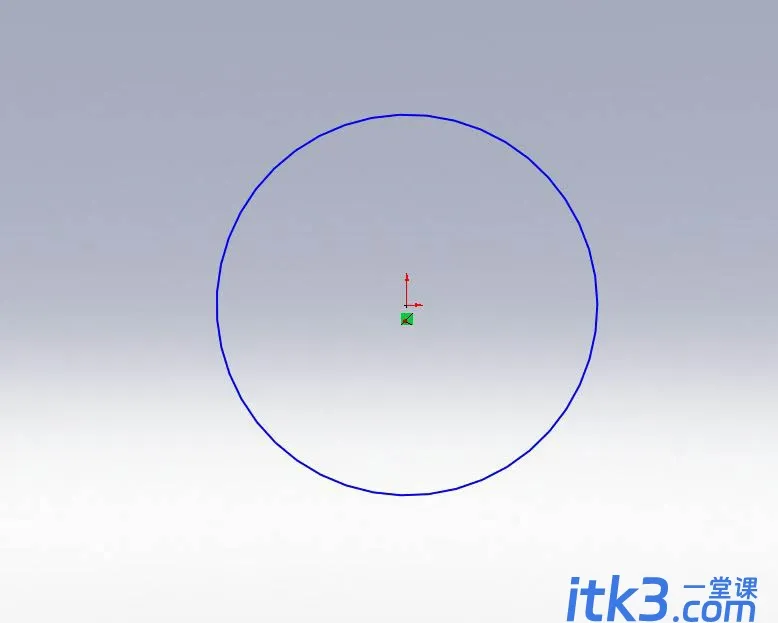

点击草图绘制命,会跳到草图绘制界面,如果之前有绘制好的的圆或者圆弧,就可以直接依据绘制好的圆弧或圆作为螺旋线的基准。

2021042911021588

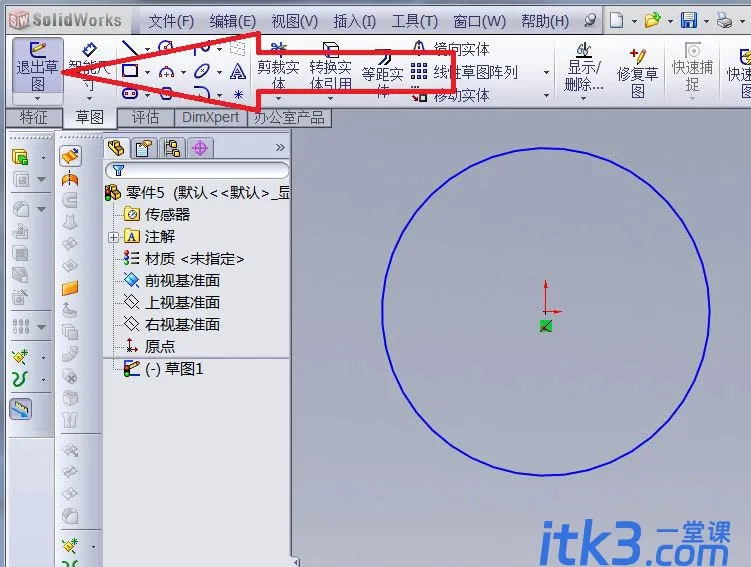

圆绘制好后,点击退出草图。会跳到螺旋线绘制界面

2021042911021689

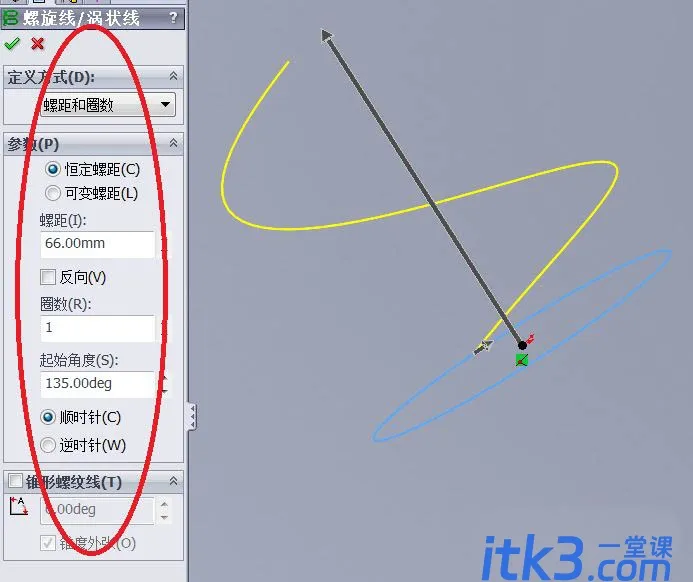

可以看到左边对话框中,一些可以设置的参数

2021042911021690

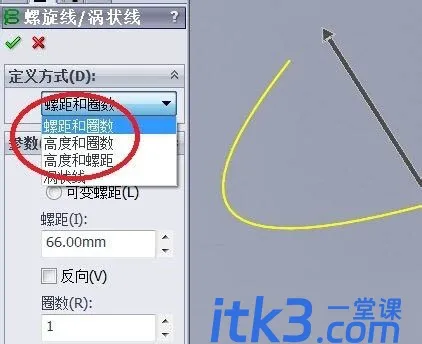

小编选择了通过高度和圈数来设置螺旋线的形状,也可以通过其他两种方式

2021042911021691

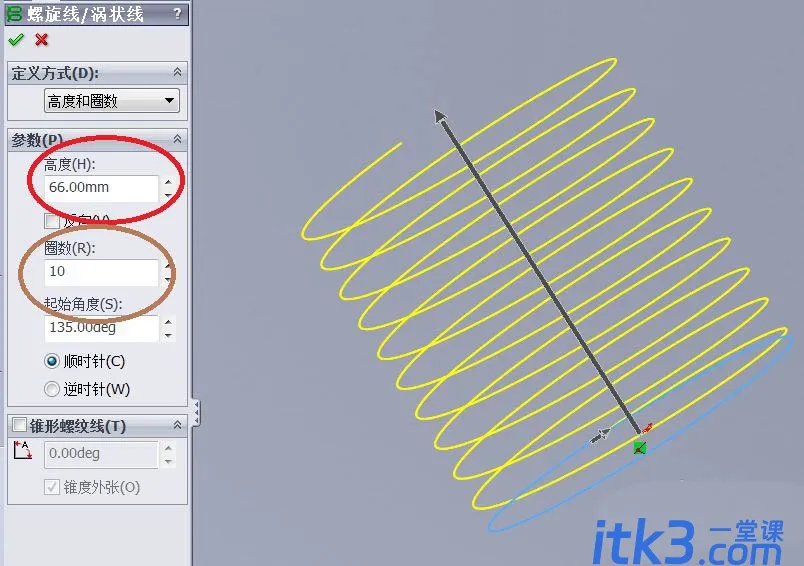

高度设置为66mm,圈数设置为10圈

2021042911021792

2021042911021793

也可以把螺旋线设置成锥状,如图所示

2021042911021794

2021042911022095

以上就是sw画螺旋线的技巧,希望大家喜欢。
