SolidWorks是一款3D建模软件,也是结构设计从业者需要了解的一款3D画图软件,绘制的两个圆柱想要测量相关的距离,该怎么操作呢?下面我们就来看看详细的教程。

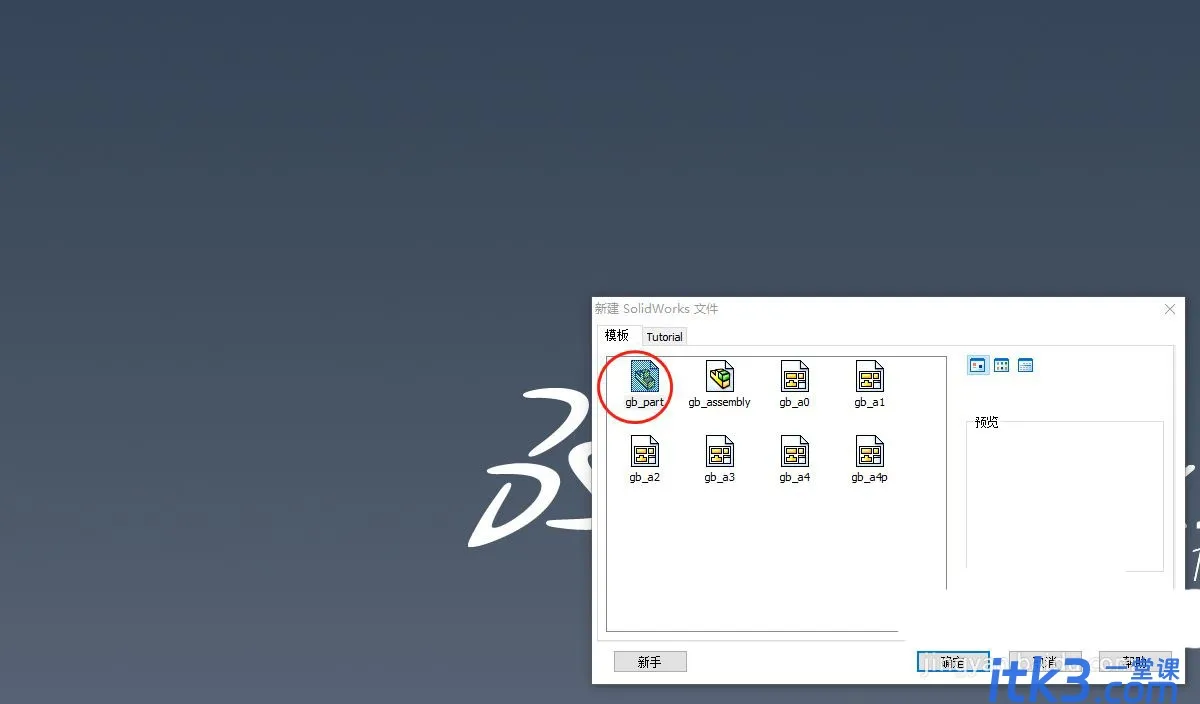

第一步,打开软件进入solidworks工作界面,新建一个零件,进入绘图界面;

2021041208492010

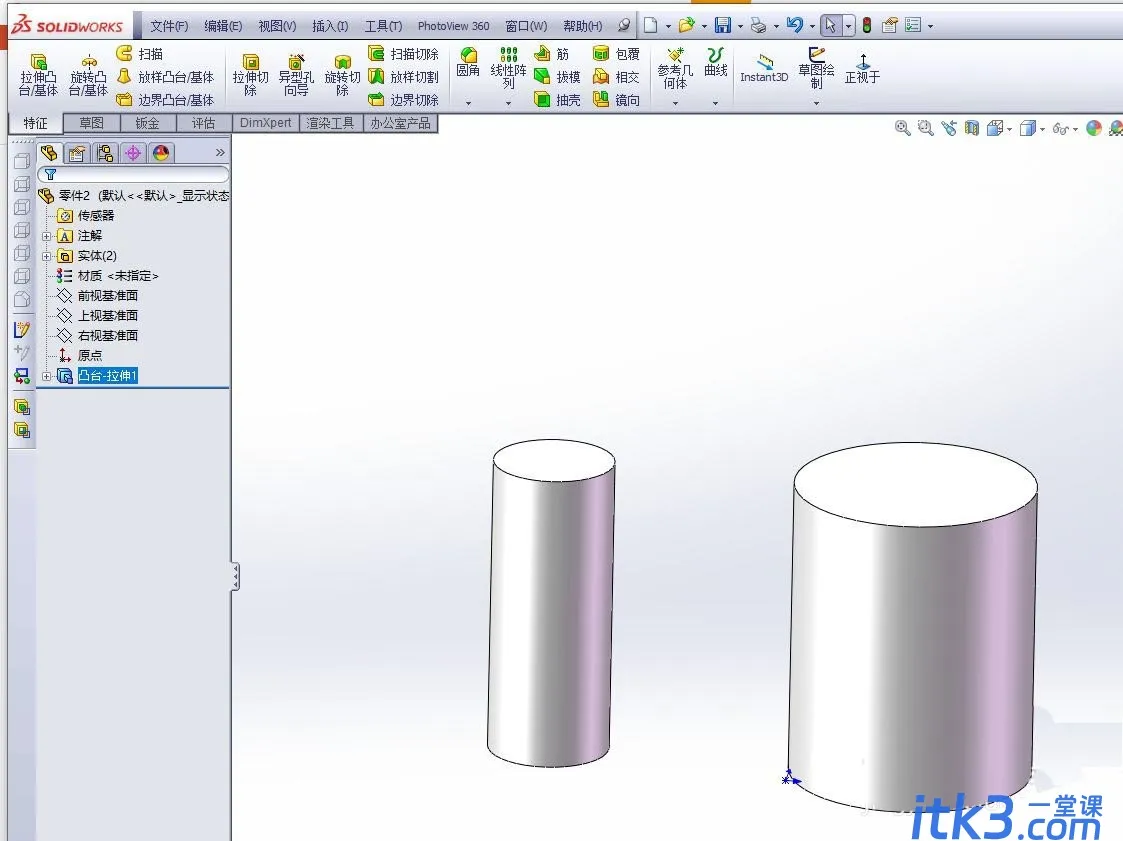

第二步,利用草图工具-圆,绘制两个圆形,半径分别为10mm,20mm,拉伸深度为50mm;

2021041208492111

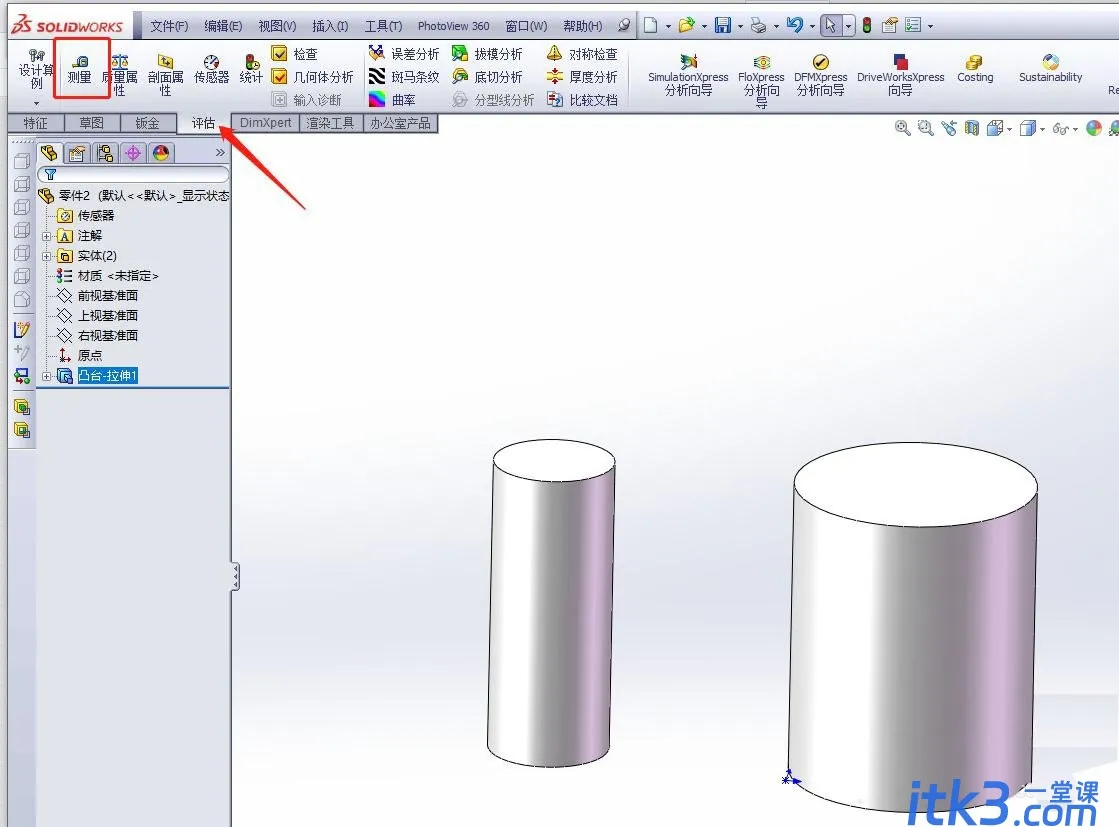

第三步,选择评估工具栏的测量命令

2021041208492112

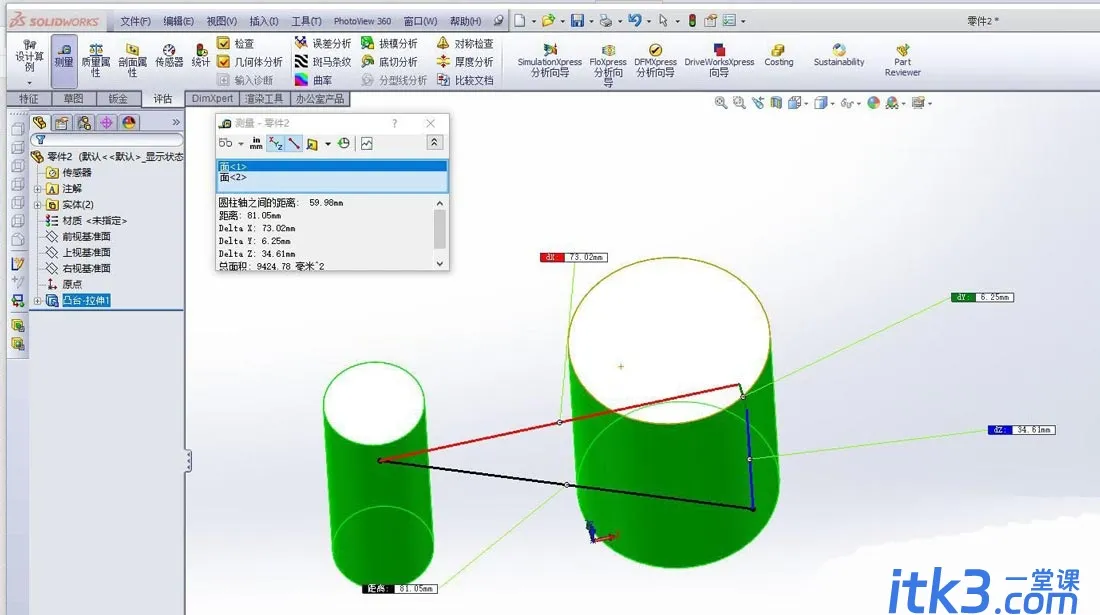

第四步,点击两个圆柱体的任意两点,就可以显示两个点之间的中心距离(dx,dy,dz);

2021041208492113

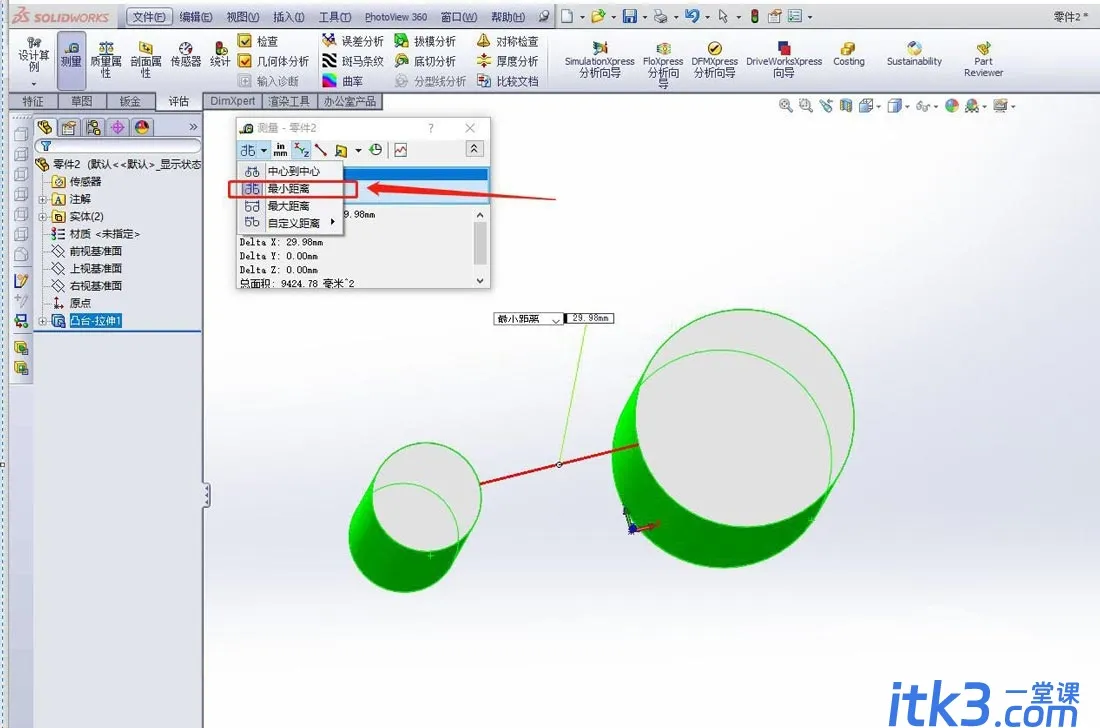

第五步,如果想测量两个圆柱的中心轴之间的距离,可以切换测量方式点击测量窗口中的图标,切换成最小距离,即可看到测量值;

2021041208492114

2021041208492215

总结:

2021041208492216

以上就是solidworks中两个圆柱测试相关距离的技巧,希望大家喜欢,请继续关注四五设计网。
