在制作复杂工程零件时,往往要在不同的基准面上建立草图来完成一个零件的设计。SolidWorks当中建立基准面时该如何去选择参照点。

方法:

1、在Solidworks当中建立基准面时首先要在特征栏中插入基准面!

2017022312405919

2、打开基准面对话框后,在参考选项中选择参考对象。

2017022312405920

2017022312410021

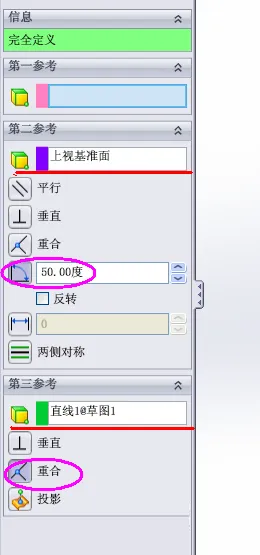

3、然后在对话框中选择参考约束条件!这样重合于草图线的角度为50度的基准面就出来了!

2017022312410022
