你知道Sketchup吗?Sketchup也叫草图大师,是一款好用又简单的3D设计软件,很多做设计的都会用到。

Sketchup导入CAD建筑平面图纸的方法

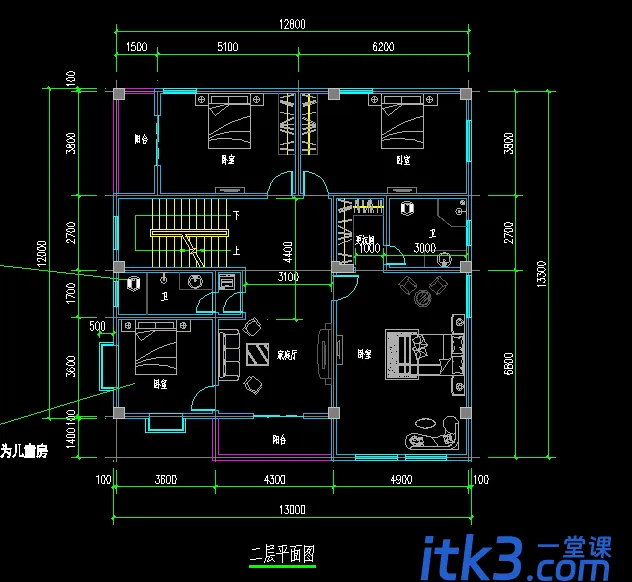

1、首先在CAD中选取一张平面图,并输入“co”复制多一个平面图(如图所示)

1651904260199446

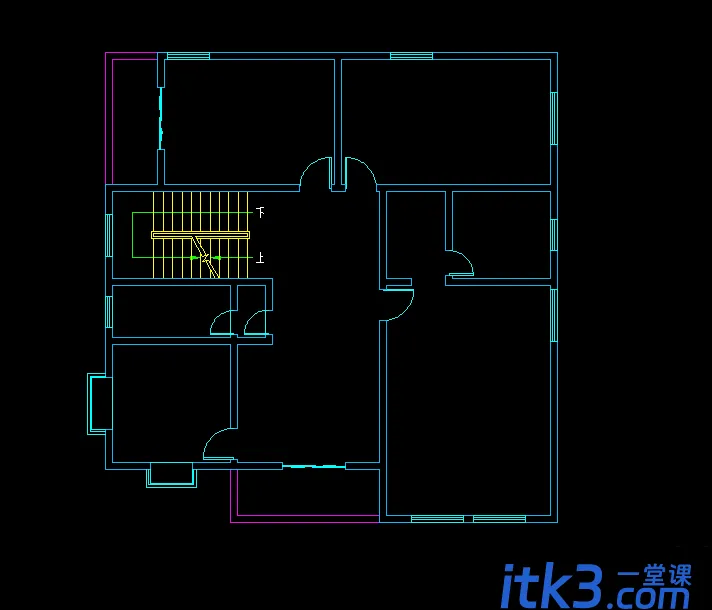

2、在选取好的CAD平面图的基础上,删除一些相对于在SketchUP 中建模的无用图形。如标注、轴线、填充、文字、图框。(除后效果如图)

1651904260139099

3、再将平面图转成T3版本,存在一个文件中。(注:不转成T3版本,导入SketchUP 中会显示不出某些线条)

4、打开SketchUP,点击左上角“文件”“导入”弹出此对话框,选择保存好的CAD-T3版本文件。再点击“选项”勾选“平面方向一致”“,单位:毫米”,按“确定”,SketchUP中即显示此平面图

1651904260728063

1651904260434156

1651904261128745
