ug10.0怎么测量体积和质量

  • A+
所属分类:solidworks

1、打开UG10.0软件,新建一个空白的模型文件。

55e736d12f2eb938c4a35923db628535e4dd6f10

2、执行【菜单——插入——设计特征——长方体】,激活“长方体”命令。

9d82d158ccbf6c8105260e39b23eb13532fa40c9

3、原点默认坐标原点,输入尺寸100x100x100,将这个长方体设置成正方体,方便后面验证。

b219ebc4b74543a95b0ad81d10178a82b80114c9

4、执行【菜单——编辑——特征——实体密度】,激活“实体密度”命令。

a2cc7cd98d1001e96f0836deb60e7bec54e7972e

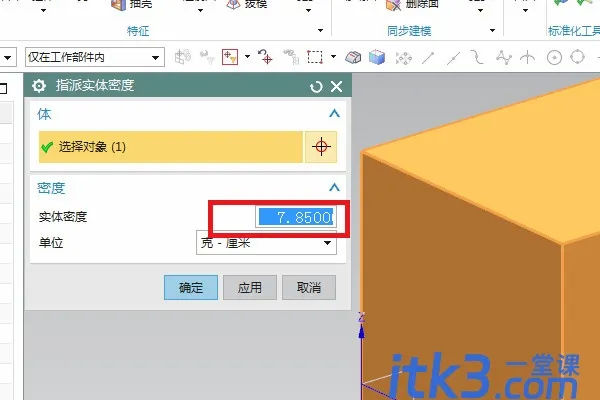

5、在“指派实体密度”对话框里,选择正方体,单位改成“克-毫米”,输入钢的密度7.85,点击“确定”,完成密度的更改。

10dfa9ec8a13632764c7e0e29f8fa0ec08fac73c

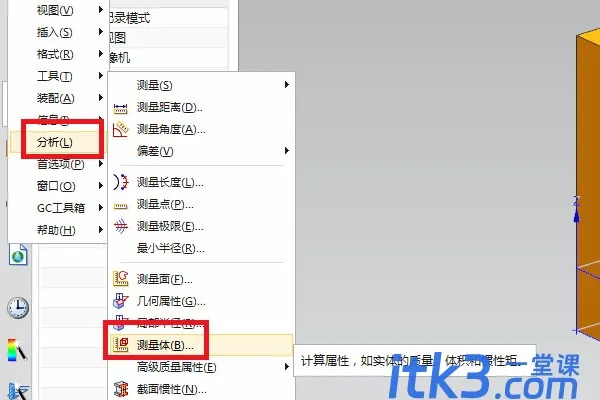

6、执行【菜单——分析——测量体】,激活“测量体”命令。

c2fdfc039245d6887d129075aac27d1ed31b24ca

7、在测量体对话框中,选择实体。

c8ea15ce36d3d539830a2d123487e950352ab02f

8、点击实体之后,出现“信息”栏,有这个实体的详细信息,仔细核对选中的内容:密度、体积、面积、质量,同时注意这里的信息单位是“Kg-mm”,UG10.0成功计算出来了实体的质量及体积。

8644ebf81a4c510ff1d7c0cb6e59252dd52aa5cb
