下面介绍一种在CATIA中将片体转换为实体的方法:

1、首先打开CATIA软件,再打开需要曲面操作的模型零件。

fe65a34c6eb7769f130bde58e3eabd56

2、然后进入创成式外形设计模块,在软件界面的开始菜单栏中点击开始→形状→创成式外形设计。

922e126d029b9a4081eeb9827f0b8c4b

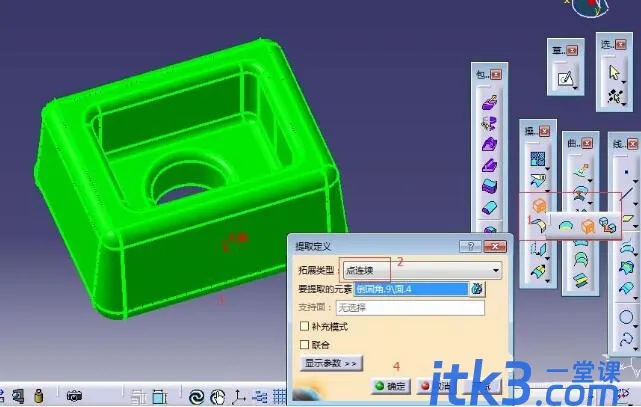

3、接下来从实体中提取面,先使用“提取”命令,按下图步骤操作后,然后得到一个该零件的曲面模型,可以看到该模型还是一个整体的面,需要进行打散才能编辑曲面。

f6ff77959837a57e55ec6185058efa32

4、然后分解曲面,使用图示分解命令将整体的曲面模型分解成一个个面体,此时可从树状图中看到多了很多单独的面,并且可以对其中任意一个面单独编辑,从形状树中隐藏掉实体和整体曲面部分。

7d5df30f2de07ca86653c6742fb25278

5、再进行接合曲面,对分散的片体编辑完后,需要将这些片体接合成一个整体才能生成实体模型,按下图进行操作。

e79b61d6ecd7b6947da412412da78c6d

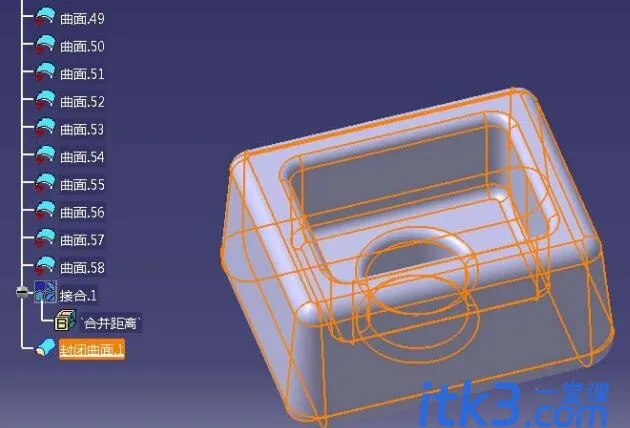

6、最后进行实体化,点击开始菜单栏,转到零件设计模块,然后再点击插入、基于曲面的特征、封闭曲面命令,使用该命令可以将之前的片体生成实体,接着在形状树中除最后一步封闭曲面特征外,其他特征都隐藏掉。

4be22fe7aac7862d8d6d5a8a3535d435
