CAD三维怎么转成二维图纸?

  • A+
所属分类:CAD
广告也精彩

CAD是设计人员进行设计工作的重要设计工具,那在CAD的使用过程中,大家知道怎么把三维图纸转换成二维图纸吗?

下面跟着小编一起来看下具体的方法操作吧

1、首先,大家打开中望CAD软件,打开含有三维图纸的文件

5d3a765249254

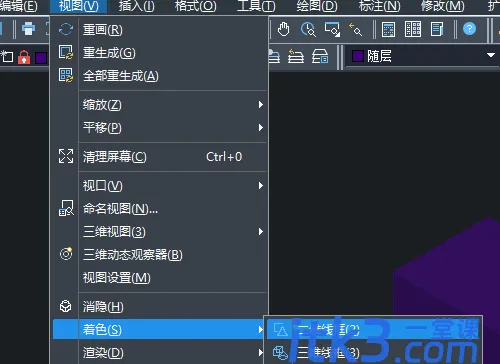

2、点击界面菜单栏上的“视图”-“着色”-“二维线框”按钮

5d3a765d0dd2d

3、新建一个布局,就能够看到西南等轴测的一个二维图,如下图所示

5d3a7669cac55

4、返回CAD软件的模型,点击“视图”-“三维视图”-“俯视”按钮,就能够看到俯视的二维图形文件,这样三维图纸就转为二维图纸了

5d3a7676e6361

5、当然大家也可以点击“视图”-“三维视图”-“主视”/“左视”/“右视”等按钮,切换不同方向的二维图纸,并保存至不同的布局里
