UG怎么做三维剖视图?

  • A+
所属分类:ug
广告也精彩

以轴测图剖视图为例,具体的制作步骤如下:

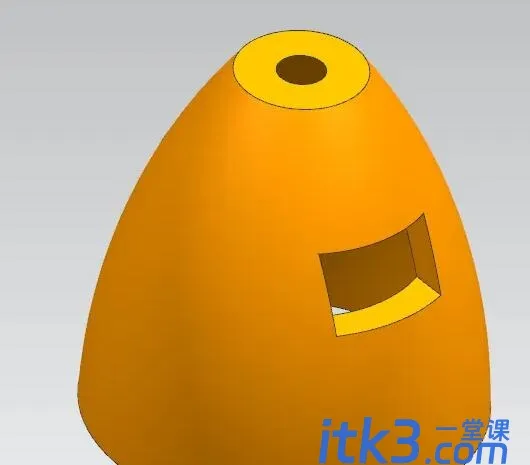

1、打开UG文件;

16609021981793544922

2、进入制图模块后,新建一个图纸页,并投影一个俯视图和轴测视图;

16609021939715779084

3、然后点击轴测图,弹出的工具条选择设置;

16609021881054871707

4、接着在弹出的窗口中将着色里的渲染样式改为完全着色;

16609021828443208384

5、点击工具条上的剖视图图标;

16609021782967424025

6、弹出的窗口上,在方法里选择简单剖或者半剖;

16609021712268120605

7、接着在俯视图上设置剖切线的位置;

16609021665376202092

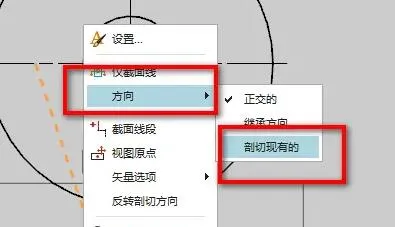

8、设置好后,点击鼠标右键,弹出的菜单上,方向选择剖切现有的;

16609021594742014148

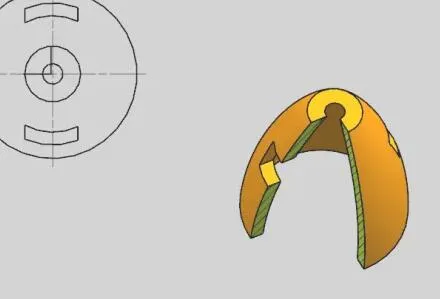

9、然后选择轴测图,即可在轴测图上生成剖切面。

16609021537225994482
