solidworks压凹工具怎么使用?怎么创建压凹?

  • A+
所属分类:solidworks

当将另一个SolidWorks部件插入到一个SolidWorks部件中时,可能会有重叠,我们需要从一个主要部件中移除重叠的体积,具体怎么操作呢?

solidworks压凹工具怎么使用?

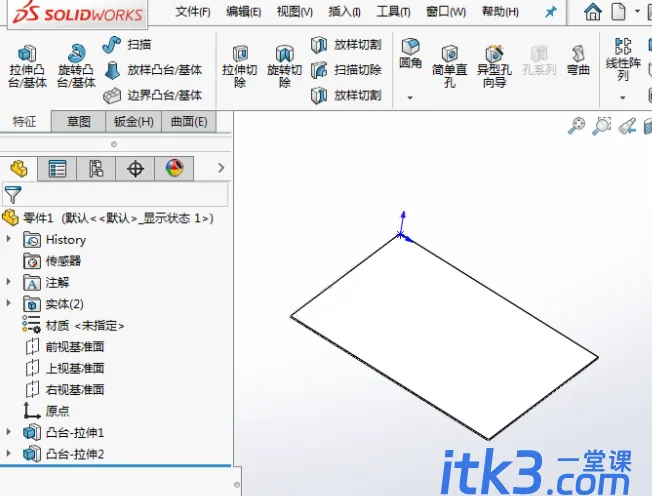

1. 打开solidworks软件,画一个面板。效果如下:

1636699635351407

2、再画一个直嘴实体出来,记住不要合并。

1636699998507613

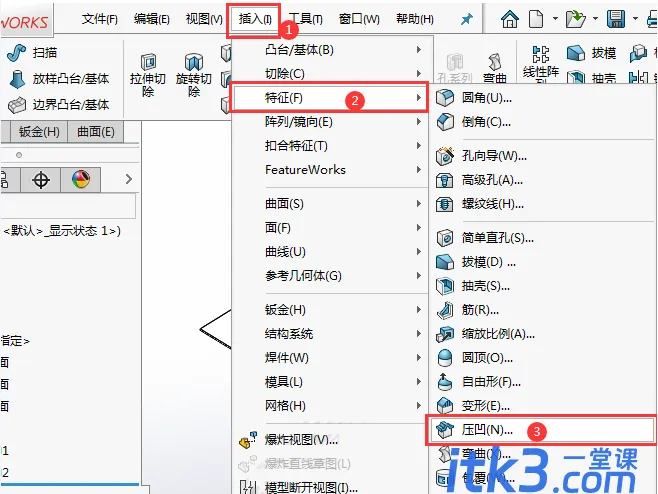

3、然后点击插入菜单,点击功能,点击凹陷。

1636700014526707

4、目标实体选择面板,设置移除选择,工具实体区域选择直口。参数配置如下:

1636700030887677

5. 然后隐藏直糟口实体就可以了

1636700123761867

solidworks怎么创建压凹?

打开SolidWorks并创建一个新的部件模型。点击特征,拉伸凸台/基体命令,然后创建凸台-拉伸1。

1636700136696228

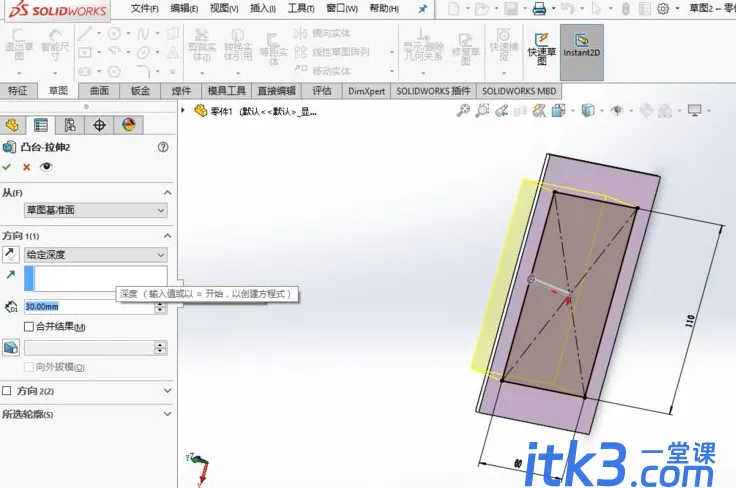

再点击特征,拉伸凸台/基体命令。接着创建凸台-拉伸2,如图所示。确保取消选择“合并结果”。

1636700145728370

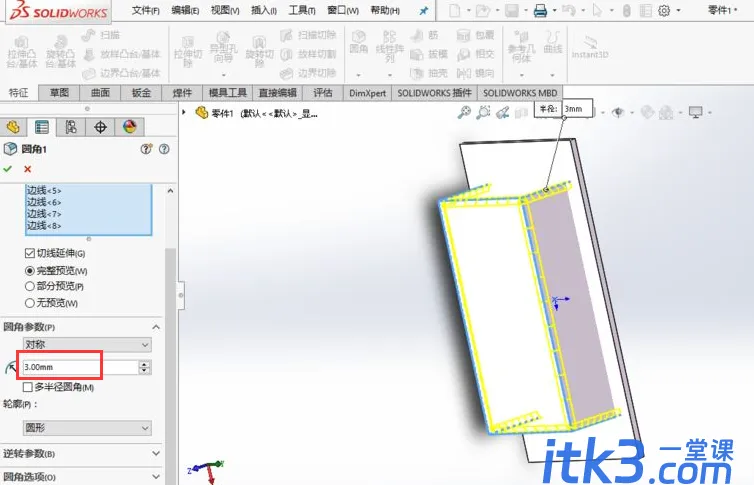

创建圆角,选择如图所示的边缘,设置圆角的半径为“3mm”。

1636700154635409

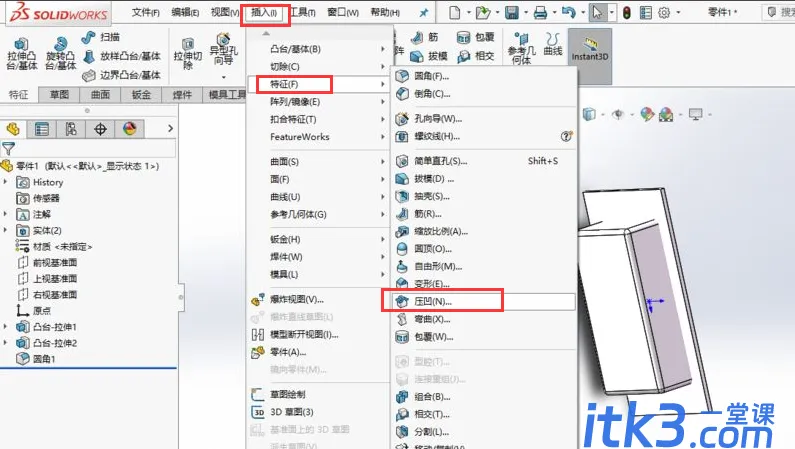

单击插入-特征-压凹。

1636700170565485

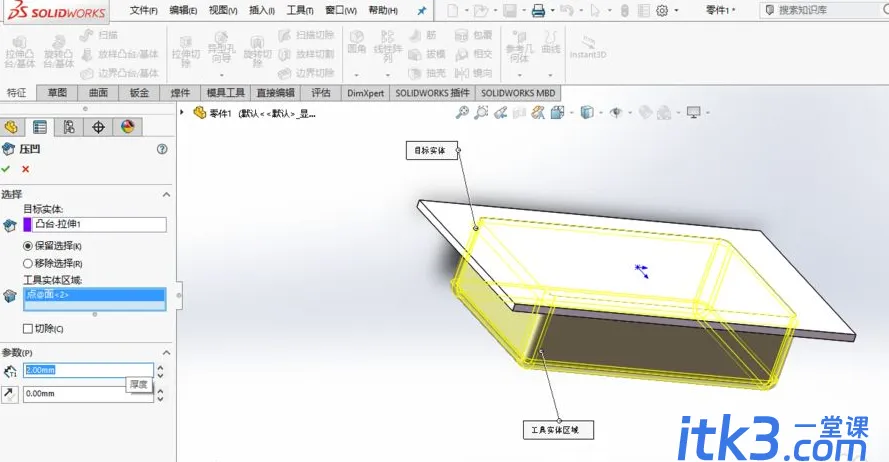

在凹痕对话框中,选择目标实体和工具实体区域,设置厚度为2mm,如图所示。

1636700178124633

单击OK完成凹痕特征的创建。隐藏工具实体。

1636700190998879

此时,创建了模型并保存了部件模型。

1636700197319558

以上就是关于“solidworks压凹工具怎么使用?怎么创建压凹?”的内容分享了,其实压凹工具在solidworks建模制图里面是有很大的影响作用的,大家一定要学会怎么使用它~
