SolIDworks怎么制作手机支架?SolIDworks制作手机支架的教程

  • A+
所属分类:solidworks
广告也精彩

SolIDworks制作手机支架的教程

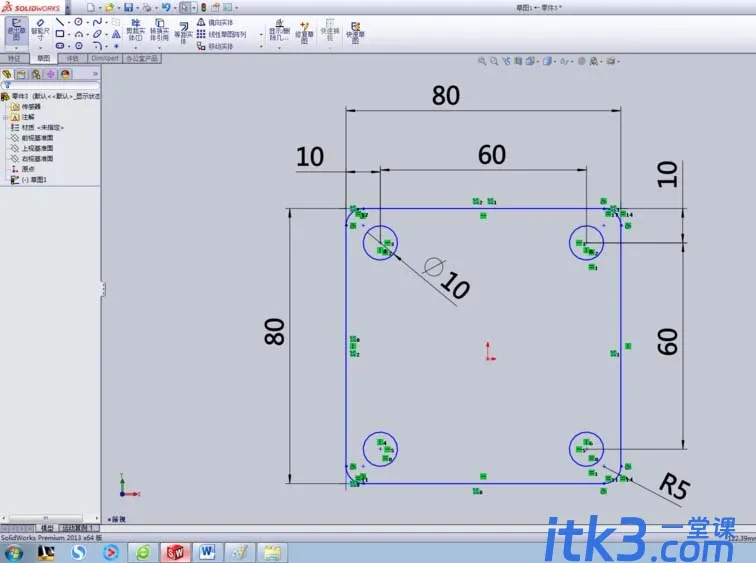

1、新建零件图,选择前视基准面,绘制如下草图。

9318b9ff614f683b590fd5013500699aaca
      2、选择拉伸命令,深度输入10。生成如图所示图形。

6262b3a645b3ab74e54b546fb4fcec532c7

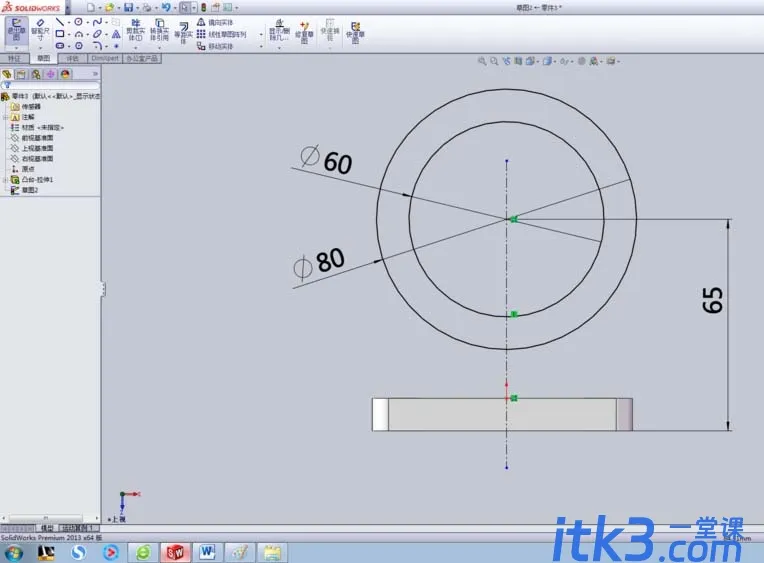

      3、选择上视基准面,绘制如下草图。

12597dbd3fdc549638211706aee44b40538

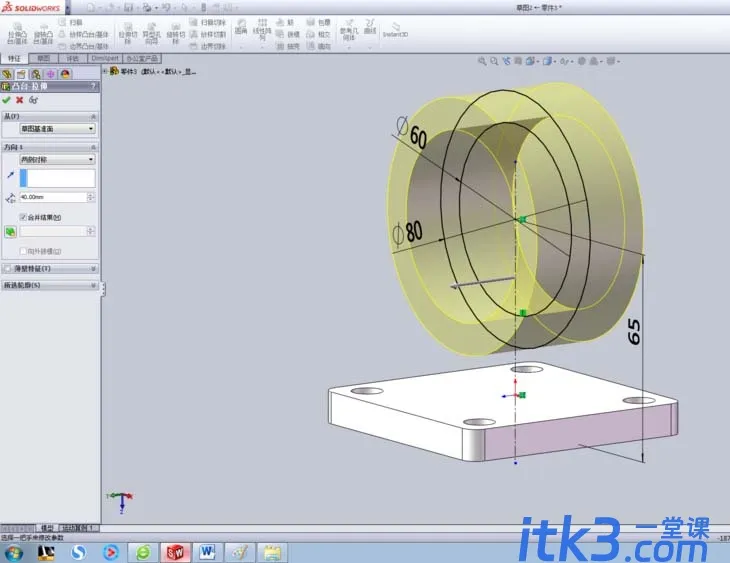

      4、选择拉伸命令,出现拉伸属性管理器,在终止条件下拉列表框内选择两侧对称,在深度里输入40,如下图。

379043f53c1c18b37cfbc4d962ff451e507

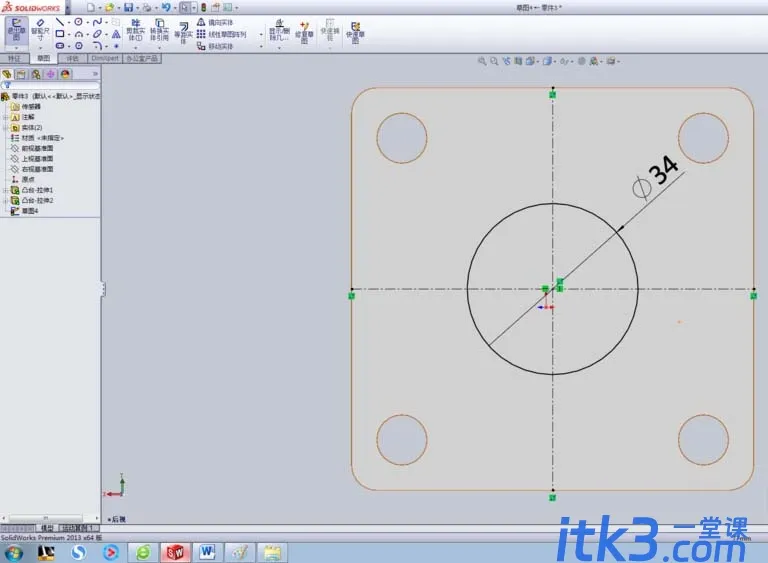

      5、选择底面,绘制直径为34的中心圆,如下面草图所示。

9597fdce0f032cd30fcb0280f35fee8bd7c

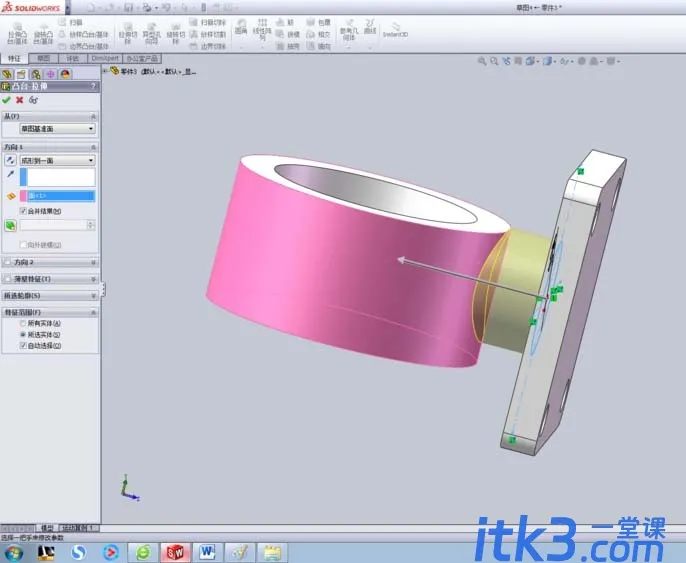

      6、选择拉伸命令,出现拉伸属性管理器,在终止条件下拉列表框内选择成形到一面,将光标移到到绘图区选择需要拉伸的终止面,如图。点确定。到此支架生成。

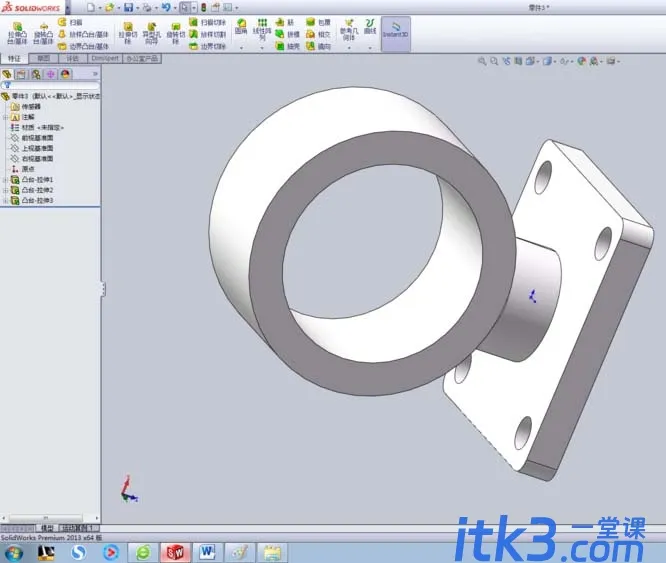

26405e9707eb5d2f1482955bce110384068
30905940696bdadda67610749999ad1136f
以上就是“SolIDworks制作手机支架的教程”了,多练习才能真正掌握solidworks软件的使用哦
