SolidWorks绘制百叶窗模型的教程

1、在SolidWorks中找到图示的文件夹,能看到一个自带的百叶窗模型。

1657508112152995

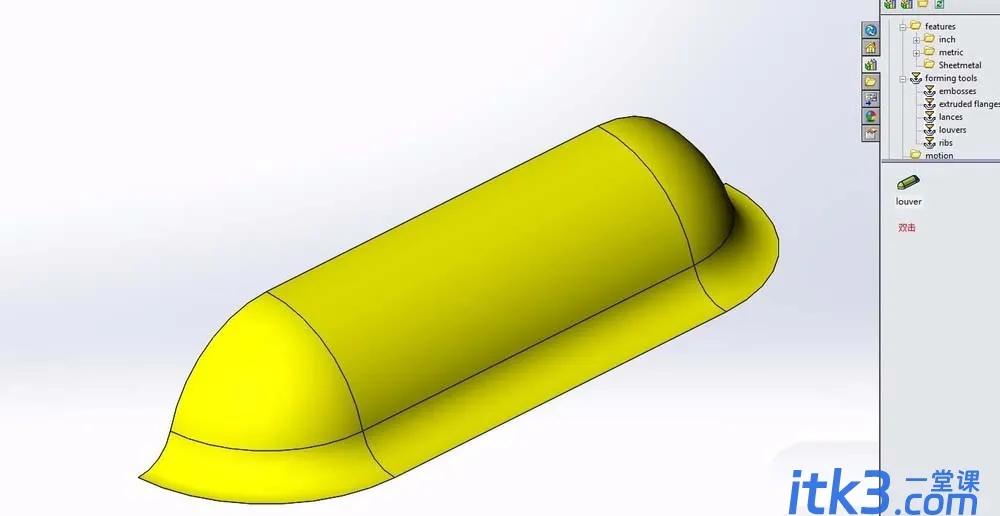

2、双击这个模型,即可生成零件。

1657508112176802

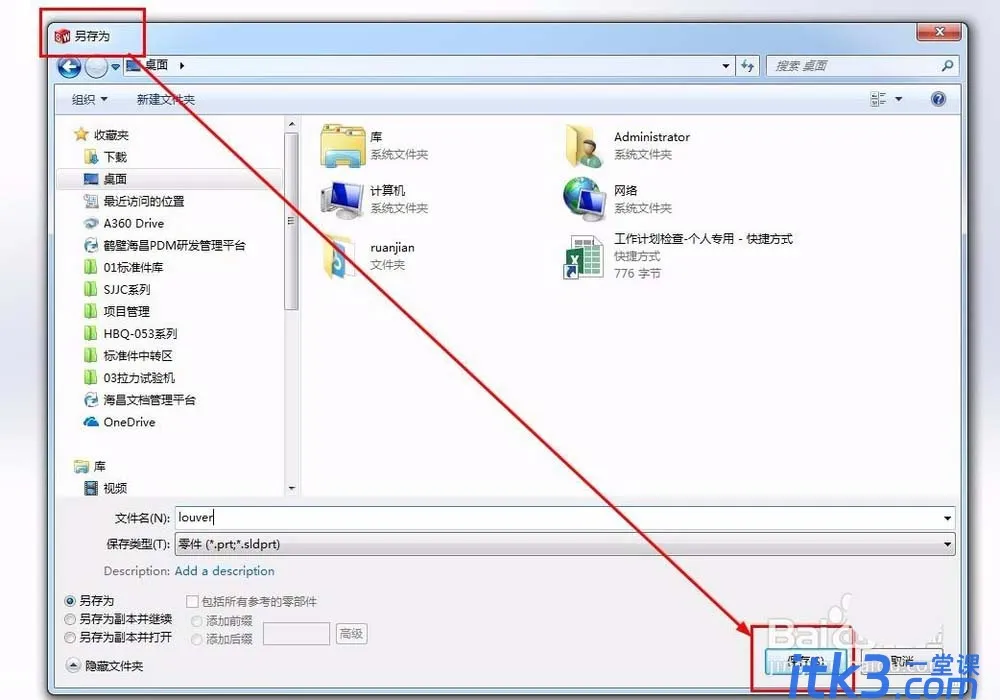

3、为避免修改自带的模型,先将这个模型另存到一个地方。

1657508112104838

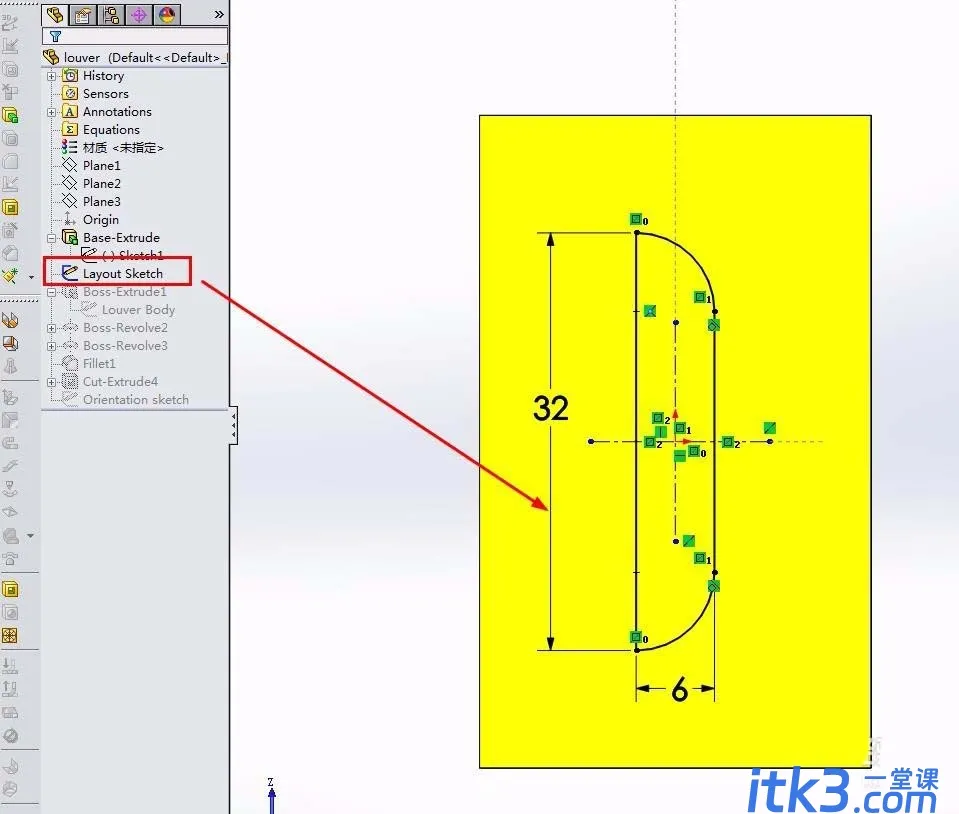

4、打开另存的文件,对尺寸进行修改。一般能修改拉伸板的长度和宽度,其次修改草图的主要尺寸。

1657508112575051

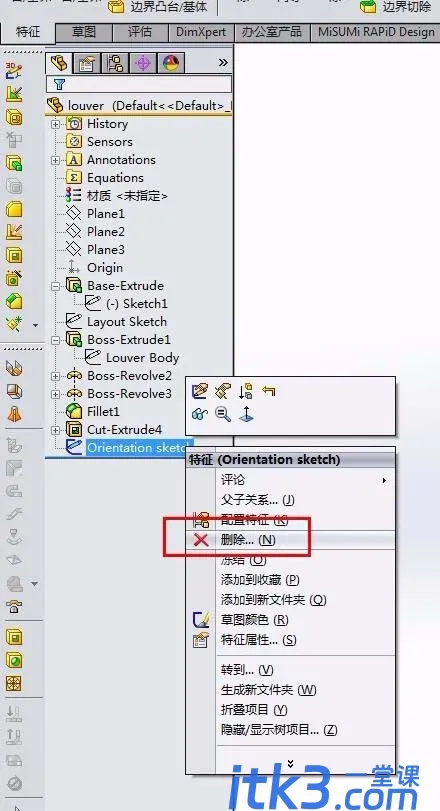

5、可删除最后一个草图。

1657508112204627

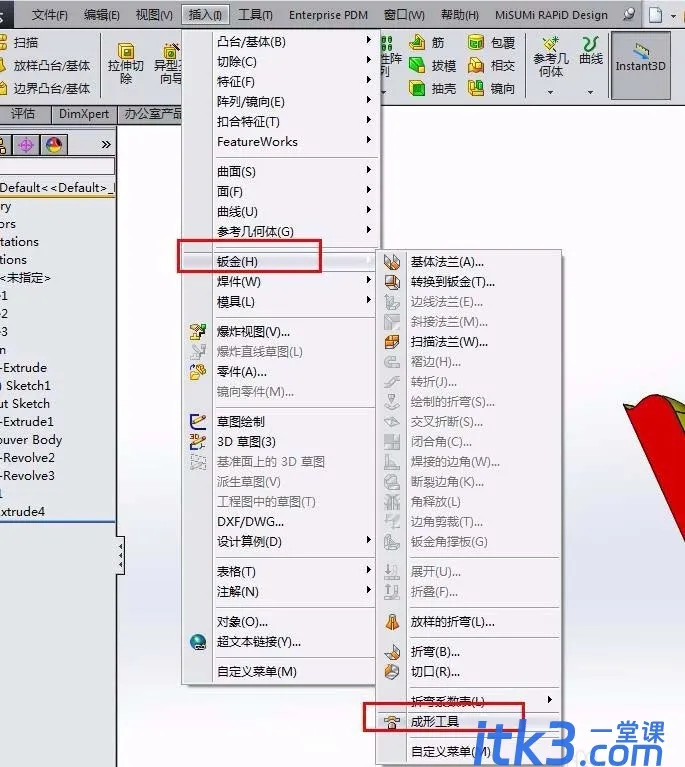

6、在视图,钣金里找到成形工具。

1657508112184811

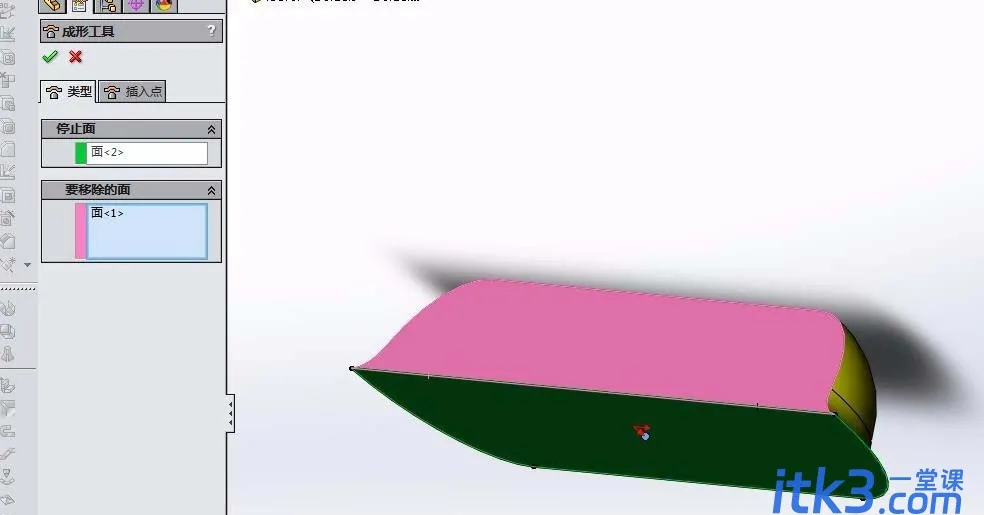

7、选择结束面和开始面。

1657508113988469

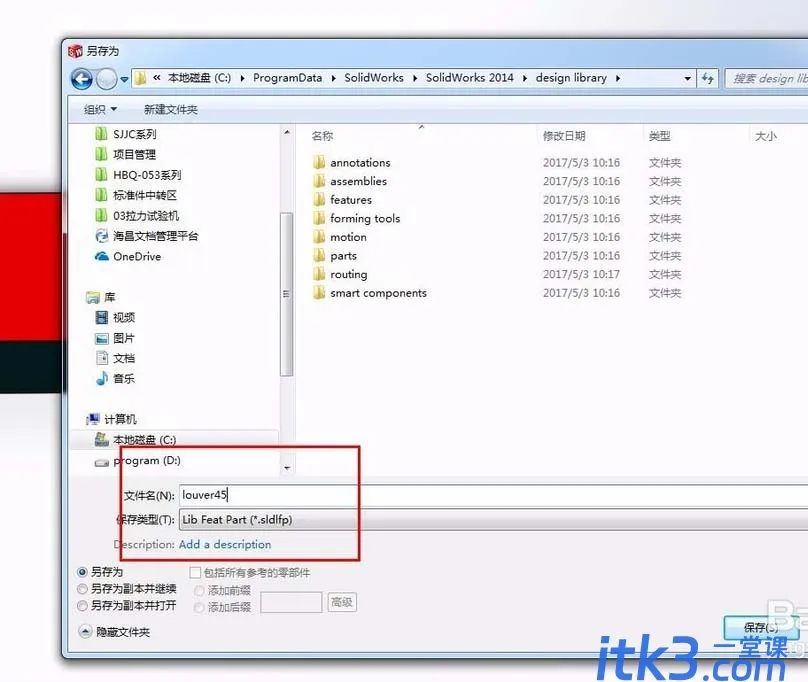

8、保存,注意保存格式。

1657508113224694

9、在零件库中右击点击添加文件夹,将刚才存的零件文件夹加进去。

1657508113114509

10、就能在钣金上面直接应用了。

1657508113447900

以上就是“SolidWorks绘制百叶窗模型的教程”了,你可以跟着这个教程一步一步操作,大概就能解决你的问题了,如果还有问题可以回复评论哦。
